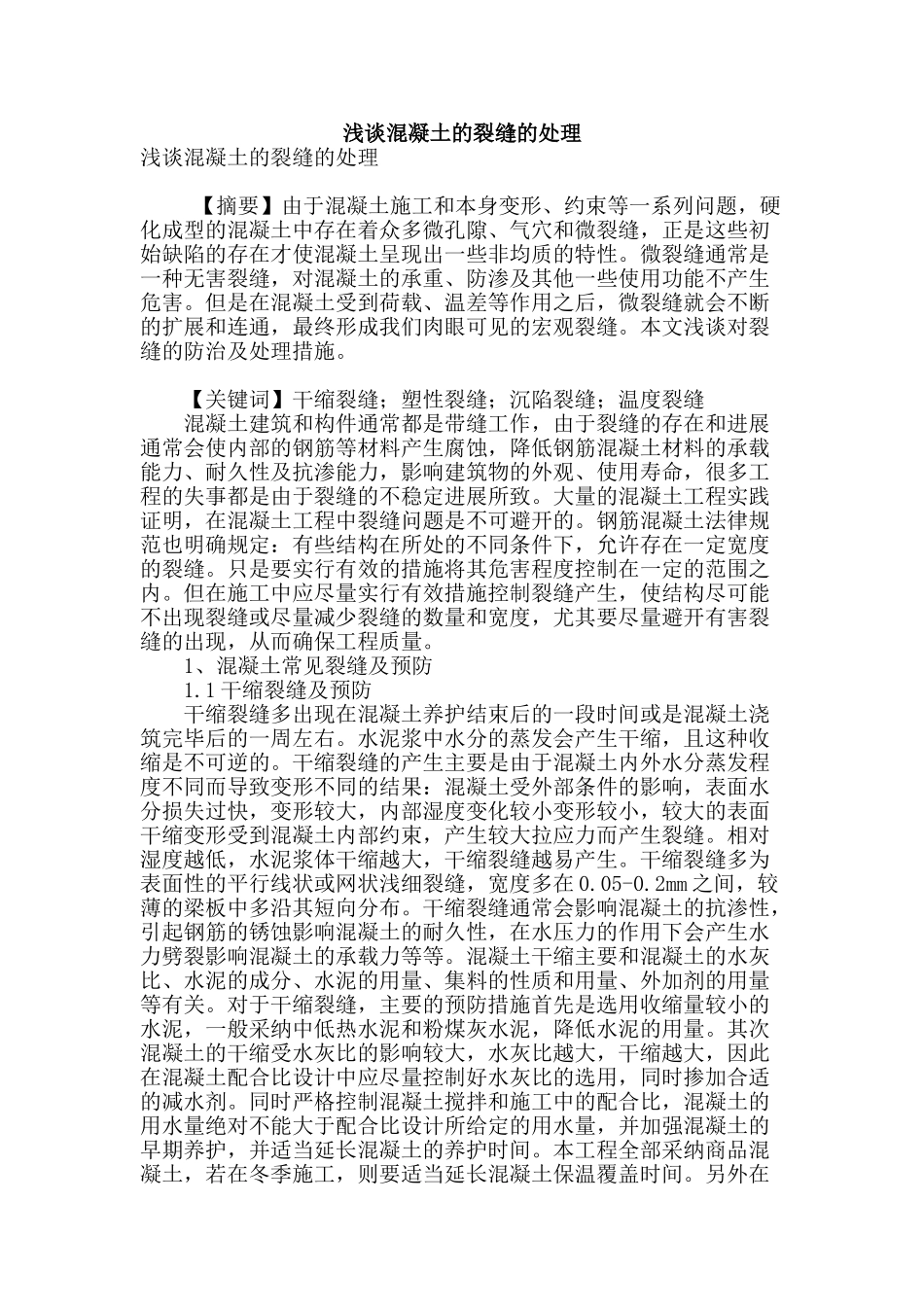

浅谈混凝土的裂缝的处理浅谈混凝土的裂缝的处理 【摘要】由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多微孔隙、气穴和微裂缝，正是这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝。本文浅谈对裂缝的防治及处理措施。 【关键词】干缩裂缝；塑性裂缝；沉陷裂缝；温度裂缝 混凝土建筑和构件通常都是带缝工作，由于裂缝的存在和进展通常会使内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，很多工程的失事都是由于裂缝的不稳定进展所致。大量的混凝土工程实践证明，在混凝土工程中裂缝问题是不可避开的。钢筋混凝土法律规范也明确规定：有些结构在所处的不同条件下，允许存在一定宽度的裂缝。只是要实行有效的措施将其危害程度控制在一定的范围之内。但在施工中应尽量实行有效措施控制裂缝产生，使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度，尤其要尽量避开有害裂缝的出现，从而确保工程质量。 1、混凝土常见裂缝及预防 1.1 干缩裂缝及预防 干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在 0.05-0.2mm 之间，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。对于干缩裂缝，主要的预防措施首先是选用收缩量较小的水泥，一般采纳中低热水泥和粉煤灰水泥，降低水泥的用量。其次混凝土的干缩受水灰比的影响较大，水灰比越大，干缩越大，因此在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂。...
