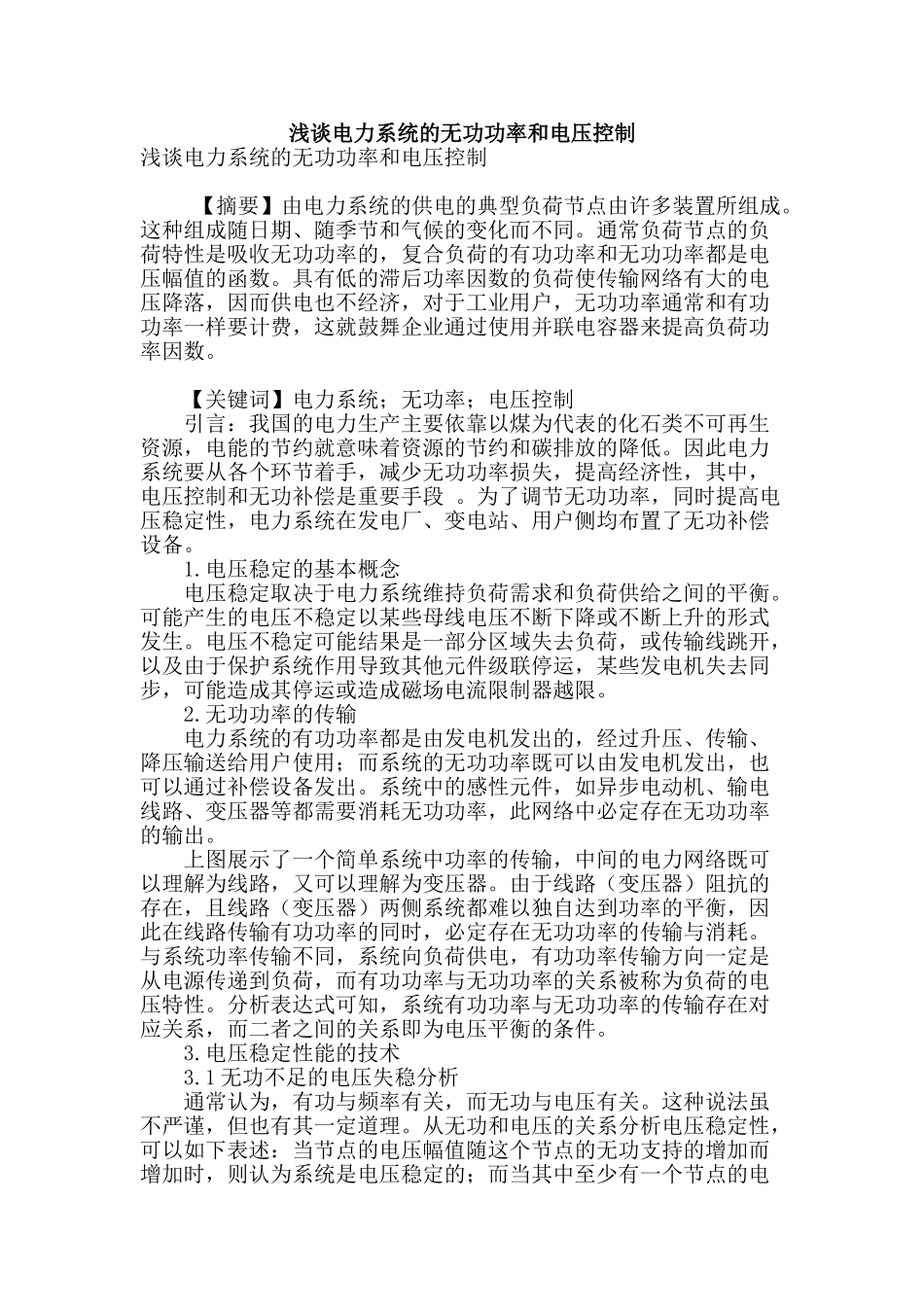

浅谈电力系统的无功功率和电压控制浅谈电力系统的无功功率和电压控制 【摘要】由电力系统的供电的典型负荷节点由许多装置所组成。这种组成随日期、随季节和气候的变化而不同。通常负荷节点的负荷特性是吸收无功功率的，复合负荷的有功功率和无功功率都是电压幅值的函数。具有低的滞后功率因数的负荷使传输网络有大的电压降落，因而供电也不经济，对于工业用户，无功功率通常和有功功率一样要计费，这就鼓舞企业通过使用并联电容器来提高负荷功率因数。 【关键词】电力系统；无功率；电压控制 引言：我国的电力生产主要依靠以煤为代表的化石类不可再生资源，电能的节约就意味着资源的节约和碳排放的降低。因此电力系统要从各个环节着手，减少无功功率损失，提高经济性，其中，电压控制和无功补偿是重要手段 。为了调节无功功率，同时提高电压稳定性，电力系统在发电厂、变电站、用户侧均布置了无功补偿设备。 1.电压稳定的基本概念 电压稳定取决于电力系统维持负荷需求和负荷供给之间的平衡。可能产生的电压不稳定以某些母线电压不断下降或不断上升的形式发生。电压不稳定可能结果是一部分区域失去负荷，或传输线跳开，以及由于保护系统作用导致其他元件级联停运，某些发电机失去同步，可能造成其停运或造成磁场电流限制器越限。 2.无功功率的传输 电力系统的有功功率都是由发电机发出的，经过升压、传输、降压输送给用户使用；而系统的无功功率既可以由发电机发出，也可以通过补偿设备发出。系统中的感性元件，如异步电动机、输电线路、变压器等都需要消耗无功功率，此网络中必定存在无功功率的输出。 上图展示了一个简单系统中功率的传输，中间的电力网络既可以理解为线路，又可以理解为变压器。由于线路（变压器）阻抗的存在，且线路（变压器）两侧系统都难以独自达到功率的平衡，因此在线路传输有功功率的同时，必定存在无功功率的传输与消耗。与系统功率传输不同，系统向负荷供电，有功功率传输方向一定是从电源传递到负荷，而有功功率与无功功率的关系被称为负荷的电压特性。分析表达式可知，系统有功功率与无功功率的传输存在对应关系，而二者之间的关系即为电压平衡的条件。 3.电压稳定性能的技术 3.1 无功不足的电压失稳分析 通常认为，有功与频率有关，而无功与电压有关。这种说法虽不严谨，但也有其一定道理。从无功和电压的关系分析电压稳定性，可以如下表述：当节点的电压幅值随这个节点的无功支持的增加而增加时，则认为...
