浅谈逻辑框图bid在水泥厂自动化编程及实际操作中的应用

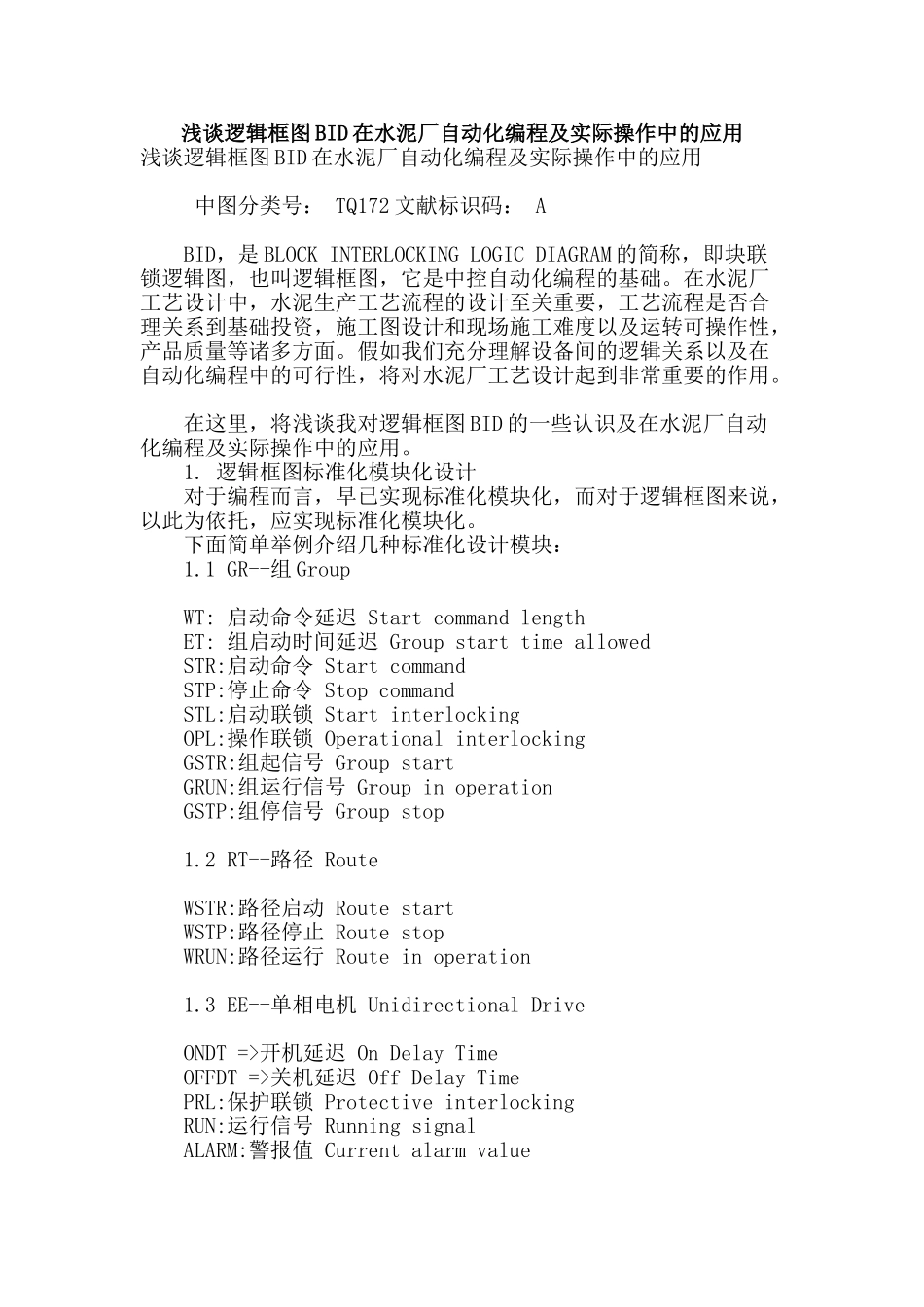

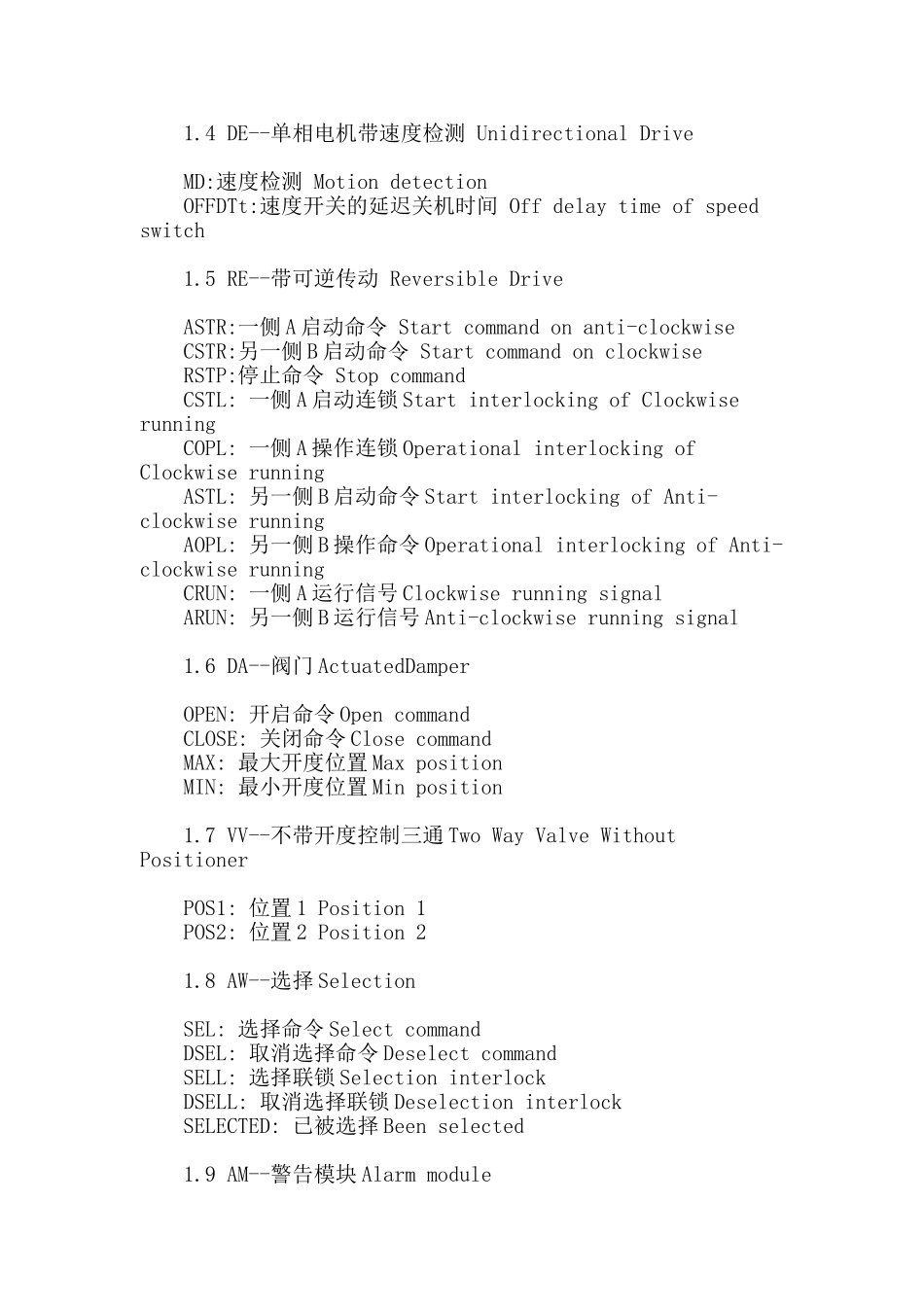

浅谈逻辑框图 BID 在水泥厂自动化编程及实际操作中的应用浅谈逻辑框图 BID 在水泥厂自动化编程及实际操作中的应用 中图分类号： TQ172 文献标识码： A BID，是 BLOCK INTERLOCKING LOGIC DIAGRAM 的简称，即块联锁逻辑图，也叫逻辑框图，它是中控自动化编程的基础。在水泥厂工艺设计中，水泥生产工艺流程的设计至关重要，工艺流程是否合理关系到基础投资，施工图设计和现场施工难度以及运转可操作性，产品质量等诸多方面。假如我们充分理解设备间的逻辑关系以及在自动化编程中的可行性，将对水泥厂工艺设计起到非常重要的作用。 在这里，将浅谈我对逻辑框图 BID 的一些认识及在水泥厂自动化编程及实际操作中的应用。 1. 逻辑框图标准化模块化设计 对于编程而言，早已实现标准化模块化，而对于逻辑框图来说，以此为依托，应实现标准化模块化。 下面简单举例介绍几种标准化设计模块： 1.1 GR--组 Group WT: 启动命令延迟 Start command length ET: 组启动时间延迟 Group start time allowed STR:启动命令 Start command STP:停止命令 Stop command STL:启动联锁 Start interlocking OPL:操作联锁 Operational interlocking GSTR:组起信号 Group start GRUN:组运行信号 Group in operation GSTP:组停信号 Group stop 1.2 RT--路径 Route WSTR:路径启动 Route start WSTP:路径停止 Route stop WRUN:路径运行 Route in operation 1.3 EE--单相电机 Unidirectional Drive ONDT =>开机延迟 On Delay Time OFFDT =>关机延迟 Off Delay Time PRL:保护联锁 Protective interlocking RUN:运行信号 Running signal ALARM:警报值 Current alarm value 1.4 DE--单相电机带速度检测 Unidirectional Drive MD:速度检测 Motion detection OFFDTt:速度开关的延迟关机时间 Off delay time of speed switch 1.5 RE--带可逆传动 Reversible Drive ASTR:一侧 A 启动命令 Start command on anti-clockwise CSTR:另一侧 B 启动命令 Start command on clockwise RSTP:停止命令 Stop command CSTL: 一侧 A 启动连锁 Start interlocking of Clockwise running COPL: 一侧 A 操作连锁 Operational interlocking of Clockwise running ASTL: 另一侧 B 启动命令 Start interlocking of Anti-clockwise running A...
