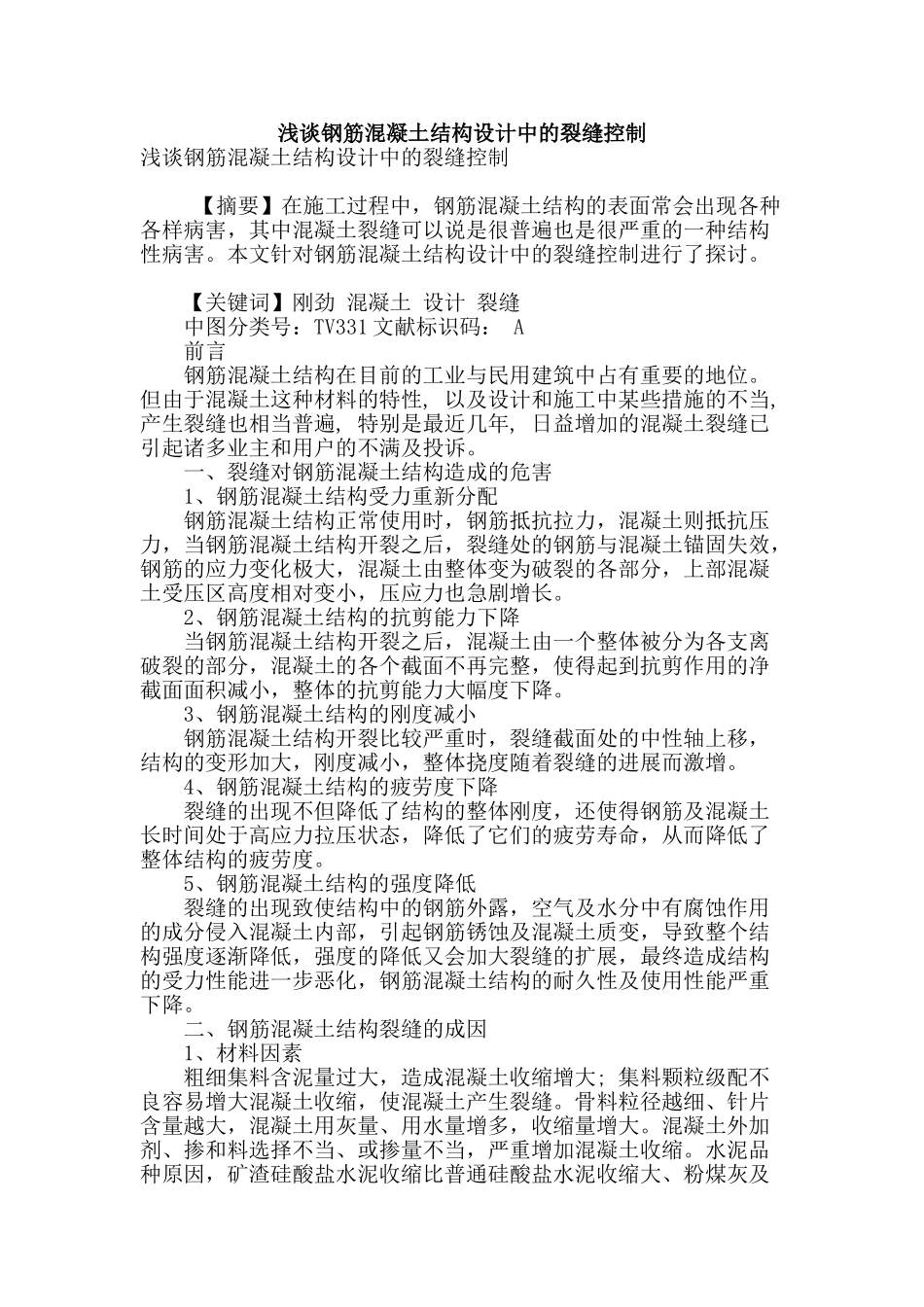

浅谈钢筋混凝土结构设计中的裂缝控制浅谈钢筋混凝土结构设计中的裂缝控制 【摘要】在施工过程中，钢筋混凝土结构的表面常会出现各种各样病害，其中混凝土裂缝可以说是很普遍也是很严重的一种结构性病害。本文针对钢筋混凝土结构设计中的裂缝控制进行了探讨。 【关键词】刚劲 混凝土 设计 裂缝 中图分类号：TV331 文献标识码： A 前言 钢筋混凝土结构在目前的工业与民用建筑中占有重要的地位。但由于混凝土这种材料的特性, 以及设计和施工中某些措施的不当, 产生裂缝也相当普遍, 特别是最近几年, 日益增加的混凝土裂缝已引起诸多业主和用户的不满及投诉。 一、裂缝对钢筋混凝土结构造成的危害 1、钢筋混凝土结构受力重新分配 钢筋混凝土结构正常使用时，钢筋抵抗拉力，混凝土则抵抗压力，当钢筋混凝土结构开裂之后，裂缝处的钢筋与混凝土锚固失效，钢筋的应力变化极大，混凝土由整体变为破裂的各部分，上部混凝土受压区高度相对变小，压应力也急剧增长。 2、钢筋混凝土结构的抗剪能力下降 当钢筋混凝土结构开裂之后，混凝土由一个整体被分为各支离破裂的部分，混凝土的各个截面不再完整，使得起到抗剪作用的净截面面积减小，整体的抗剪能力大幅度下降。 3、钢筋混凝土结构的刚度减小 钢筋混凝土结构开裂比较严重时，裂缝截面处的中性轴上移，结构的变形加大，刚度减小，整体挠度随着裂缝的进展而激增。 4、钢筋混凝土结构的疲劳度下降 裂缝的出现不但降低了结构的整体刚度，还使得钢筋及混凝土长时间处于高应力拉压状态，降低了它们的疲劳寿命，从而降低了整体结构的疲劳度。 5、钢筋混凝土结构的强度降低 裂缝的出现致使结构中的钢筋外露，空气及水分中有腐蚀作用的成分侵入混凝土内部，引起钢筋锈蚀及混凝土质变，导致整个结构强度逐渐降低，强度的降低又会加大裂缝的扩展，最终造成结构的受力性能进一步恶化，钢筋混凝土结构的耐久性及使用性能严重下降。 二、钢筋混凝土结构裂缝的成因 1、材料因素 粗细集料含泥量过大，造成混凝土收缩增大; 集料颗粒级配不良容易增大混凝土收缩，使混凝土产生裂缝。骨料粒径越细、针片含量越大，混凝土用灰量、用水量增多，收缩量增大。混凝土外加剂、掺和料选择不当、或掺量不当，严重增加混凝土收缩。水泥品种原因，矿渣硅酸盐水泥收缩比普通硅酸盐水泥收缩大、粉煤灰及矾土水泥收缩值较小、快硬水泥收缩大。水泥等级及混凝土强度等级原因: 水泥等级越高、细度越细、早强越高...
