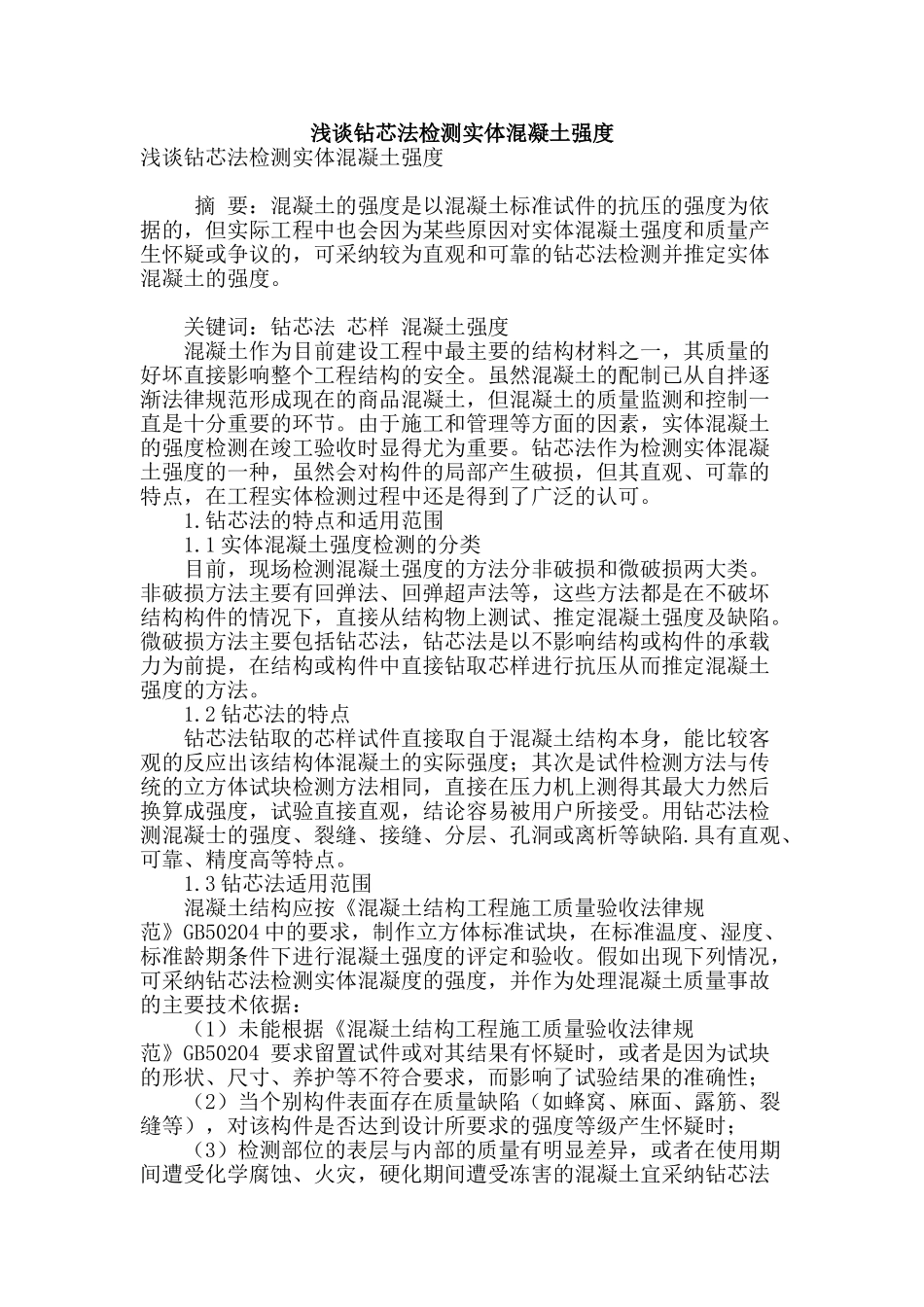

浅谈钻芯法检测实体混凝土强度浅谈钻芯法检测实体混凝土强度 摘 要：混凝土的强度是以混凝土标准试件的抗压的强度为依据的，但实际工程中也会因为某些原因对实体混凝土强度和质量产生怀疑或争议的，可采纳较为直观和可靠的钻芯法检测并推定实体混凝土的强度。 关键词：钻芯法 芯样 混凝土强度 混凝土作为目前建设工程中最主要的结构材料之一，其质量的好坏直接影响整个工程结构的安全。虽然混凝土的配制已从自拌逐渐法律规范形成现在的商品混凝土，但混凝土的质量监测和控制一直是十分重要的环节。由于施工和管理等方面的因素，实体混凝土的强度检测在竣工验收时显得尤为重要。钻芯法作为检测实体混凝土强度的一种，虽然会对构件的局部产生破损，但其直观、可靠的特点，在工程实体检测过程中还是得到了广泛的认可。 1.钻芯法的特点和适用范围 1.1 实体混凝土强度检测的分类 目前，现场检测混凝土强度的方法分非破损和微破损两大类。非破损方法主要有回弹法、回弹超声法等，这些方法都是在不破坏结构构件的情况下，直接从结构物上测试、推定混凝土强度及缺陷。微破损方法主要包括钻芯法，钻芯法是以不影响结构或构件的承载力为前提，在结构或构件中直接钻取芯样进行抗压从而推定混凝土强度的方法。 1.2 钻芯法的特点 钻芯法钻取的芯样试件直接取自于混凝土结构本身，能比较客观的反应出该结构体混凝土的实际强度；其次是试件检测方法与传统的立方体试块检测方法相同，直接在压力机上测得其最大力然后换算成强度，试验直接直观，结论容易被用户所接受。用钻芯法检测混凝士的强度、裂缝、接缝、分层、孔洞或离析等缺陷.具有直观、可靠、精度高等特点。 1.3 钻芯法适用范围 混凝土结构应按《混凝土结构工程施工质量验收法律规范》GB50204 中的要求，制作立方体标准试块，在标准温度、湿度、标准龄期条件下进行混凝土强度的评定和验收。假如出现下列情况，可采纳钻芯法检测实体混凝度的强度，并作为处理混凝土质量事故的主要技术依据： （1）未能根据《混凝土结构工程施工质量验收法律规范》GB50204 要求留置试件或对其结果有怀疑时，或者是因为试块的形状、尺寸、养护等不符合要求，而影响了试验结果的准确性； （2）当个别构件表面存在质量缺陷（如蜂窝、麻面、露筋、裂缝等），对该构件是否达到设计所要求的强度等级产生怀疑时； （3）检测部位的表层与内部的质量有明显差异，或者在使用期间遭受化学腐蚀、火灾，硬化期间遭受冻...
