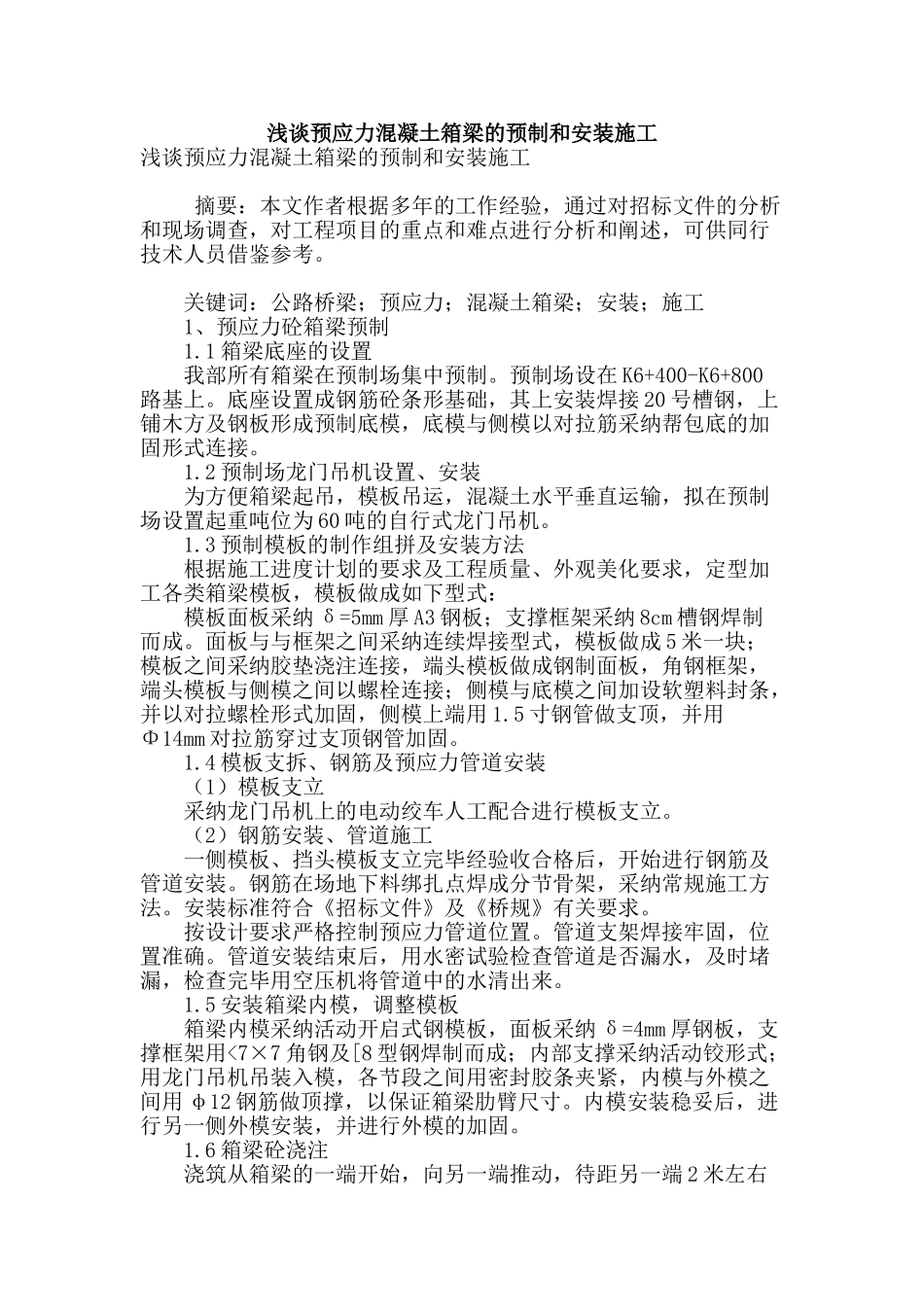

浅谈预应力混凝土箱梁的预制和安装施工浅谈预应力混凝土箱梁的预制和安装施工 摘要：本文作者根据多年的工作经验，通过对招标文件的分析和现场调查，对工程项目的重点和难点进行分析和阐述，可供同行技术人员借鉴参考。 关键词：公路桥梁；预应力；混凝土箱梁；安装；施工 1、预应力砼箱梁预制 1.1 箱梁底座的设置 我部所有箱梁在预制场集中预制。预制场设在 K6+400-K6+800路基上。底座设置成钢筋砼条形基础，其上安装焊接 20 号槽钢，上铺木方及钢板形成预制底模，底模与侧模以对拉筋采纳帮包底的加固形式连接。 1.2 预制场龙门吊机设置、安装 为方便箱梁起吊，模板吊运，混凝土水平垂直运输，拟在预制场设置起重吨位为 60 吨的自行式龙门吊机。 1.3 预制模板的制作组拼及安装方法 根据施工进度计划的要求及工程质量、外观美化要求，定型加工各类箱梁模板，模板做成如下型式： 模板面板采纳 δ=5mm 厚 A3 钢板；支撑框架采纳 8cm 槽钢焊制而成。面板与与框架之间采纳连续焊接型式，模板做成 5 米一块；模板之间采纳胶垫浇注连接，端头模板做成钢制面板，角钢框架，端头模板与侧模之间以螺栓连接；侧模与底模之间加设软塑料封条，并以对拉螺栓形式加固，侧模上端用 1.5 寸钢管做支顶，并用Φ14mm 对拉筋穿过支顶钢管加固。 1.4 模板支拆、钢筋及预应力管道安装 （1）模板支立 采纳龙门吊机上的电动绞车人工配合进行模板支立。 （2）钢筋安装、管道施工 一侧模板、挡头模板支立完毕经验收合格后，开始进行钢筋及管道安装。钢筋在场地下料绑扎点焊成分节骨架，采纳常规施工方法。安装标准符合《招标文件》及《桥规》有关要求。 按设计要求严格控制预应力管道位置。管道支架焊接牢固，位置准确。管道安装结束后，用水密试验检查管道是否漏水，及时堵漏，检查完毕用空压机将管道中的水清出来。 1.5 安装箱梁内模，调整模板 箱梁内模采纳活动开启式钢模板，面板采纳 δ=4mm 厚钢板，支撑框架用<7×7 角钢及[8 型钢焊制而成；内部支撑采纳活动铰形式；用龙门吊机吊装入模，各节段之间用密封胶条夹紧，内模与外模之间用 φ12 钢筋做顶撑，以保证箱梁肋臂尺寸。内模安装稳妥后，进行另一侧外模安装，并进行外模的加固。 1.6 箱梁砼浇注 浇筑从箱梁的一端开始，向另一端推动，待距另一端 2 米左右时，先浇筑梁端部，再向梁中合拢，以保证梁头砼密实；箱梁浇筑采纳外模上附着式振捣器和手持式振捣棒配合振...
