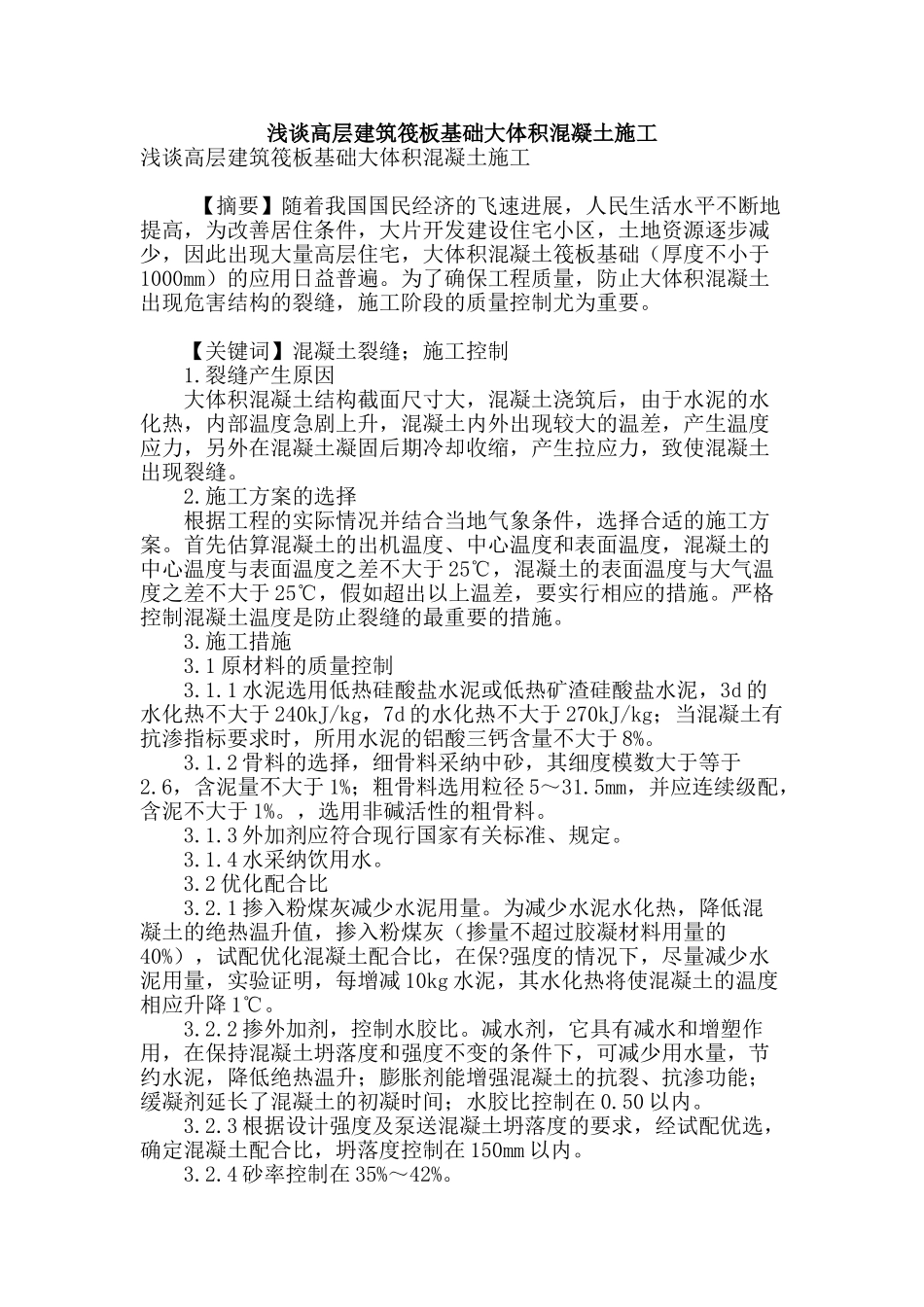

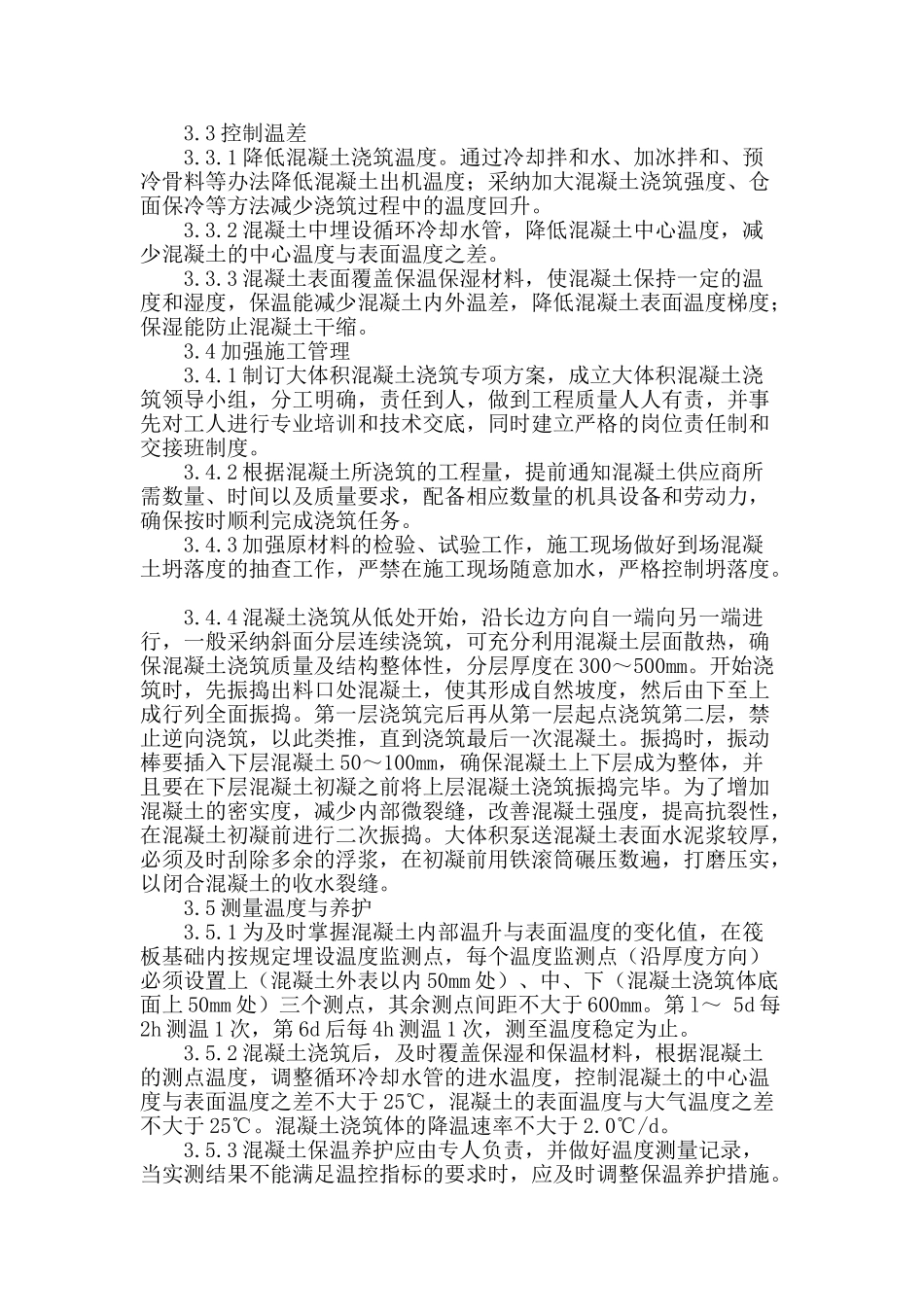

浅谈高层建筑筏板基础大体积混凝土施工浅谈高层建筑筏板基础大体积混凝土施工 【摘要】随着我国国民经济的飞速进展，人民生活水平不断地提高，为改善居住条件，大片开发建设住宅小区，土地资源逐步减少，因此出现大量高层住宅，大体积混凝土筏板基础（厚度不小于1000mm）的应用日益普遍。为了确保工程质量，防止大体积混凝土出现危害结构的裂缝，施工阶段的质量控制尤为重要。 【关键词】混凝土裂缝；施工控制 1.裂缝产生原因 大体积混凝土结构截面尺寸大，混凝土浇筑后，由于水泥的水化热，内部温度急剧上升，混凝土内外出现较大的温差，产生温度应力，另外在混凝土凝固后期冷却收缩，产生拉应力，致使混凝土出现裂缝。 2.施工方案的选择 根据工程的实际情况并结合当地气象条件，选择合适的施工方案。首先估算混凝土的出机温度、中心温度和表面温度，混凝土的中心温度与表面温度之差不大于 25℃，混凝土的表面温度与大气温度之差不大于 25℃，假如超出以上温差，要实行相应的措施。严格控制混凝土温度是防止裂缝的最重要的措施。 3.施工措施 3.1 原材料的质量控制 3.1.1 水泥选用低热硅酸盐水泥或低热矿渣硅酸盐水泥，3d 的水化热不大于 240kJ/kg，7d 的水化热不大于 270kJ/kg；当混凝土有抗渗指标要求时，所用水泥的铝酸三钙含量不大于 8%。 3.1.2 骨料的选择，细骨料采纳中砂，其细度模数大于等于2.6，含泥量不大于 1%；粗骨料选用粒径 5～31.5mm，并应连续级配，含泥不大于 1%。，选用非碱活性的粗骨料。 3.1.3 外加剂应符合现行国家有关标准、规定。 3.1.4 水采纳饮用水。 3.2 优化配合比 3.2.1 掺入粉煤灰减少水泥用量。为减少水泥水化热，降低混凝土的绝热温升值，掺入粉煤灰（掺量不超过胶凝材料用量的40%），试配优化混凝土配合比，在保?强度的情况下，尽量减少水泥用量，实验证明，每增减 10kg 水泥，其水化热将使混凝土的温度相应升降 1℃。 3.2.2 掺外加剂，控制水胶比。减水剂，它具有减水和增塑作用，在保持混凝土坍落度和强度不变的条件下，可减少用水量，节约水泥，降低绝热温升；膨胀剂能增强混凝土的抗裂、抗渗功能；缓凝剂延长了混凝土的初凝时间；水胶比控制在 0.50 以内。 3.2.3 根据设计强度及泵送混凝土坍落度的要求，经试配优选，确定混凝土配合比，坍落度控制在 150mm 以内。 3.2.4 砂率控制在 35%～42%。 3.3 控制温差 3.3.1 降低混凝土浇筑温度。通过冷却拌和水、加...
