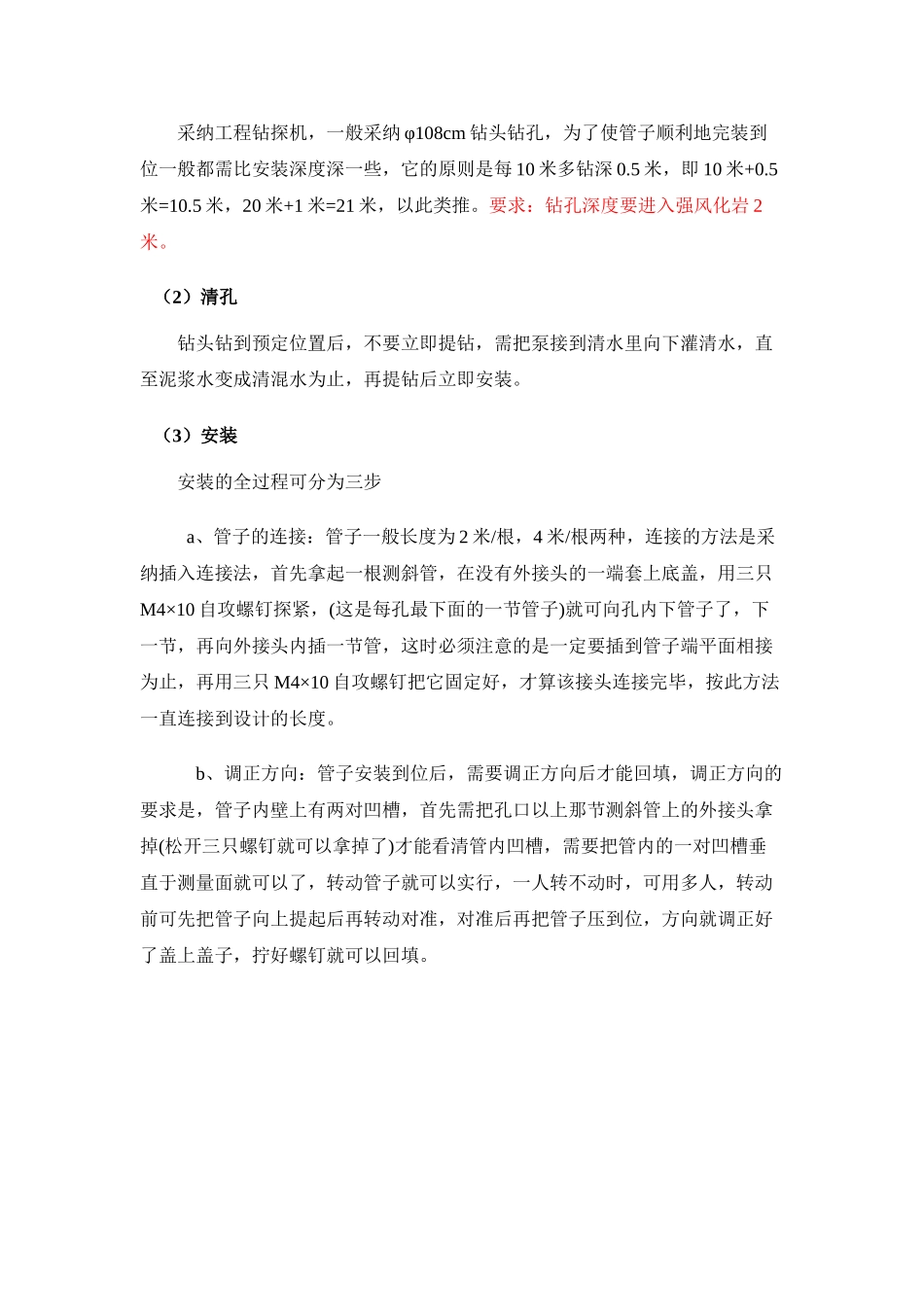

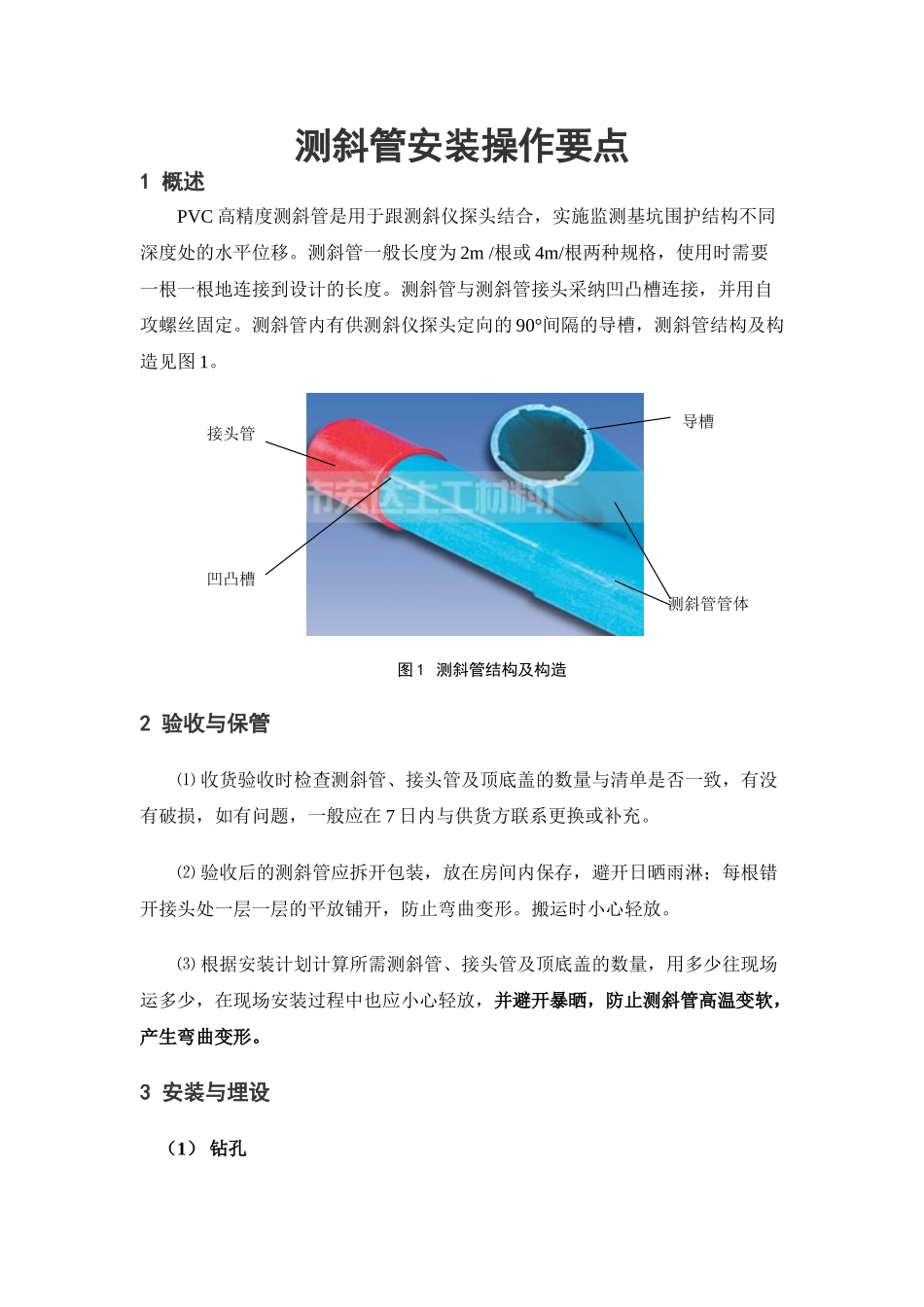

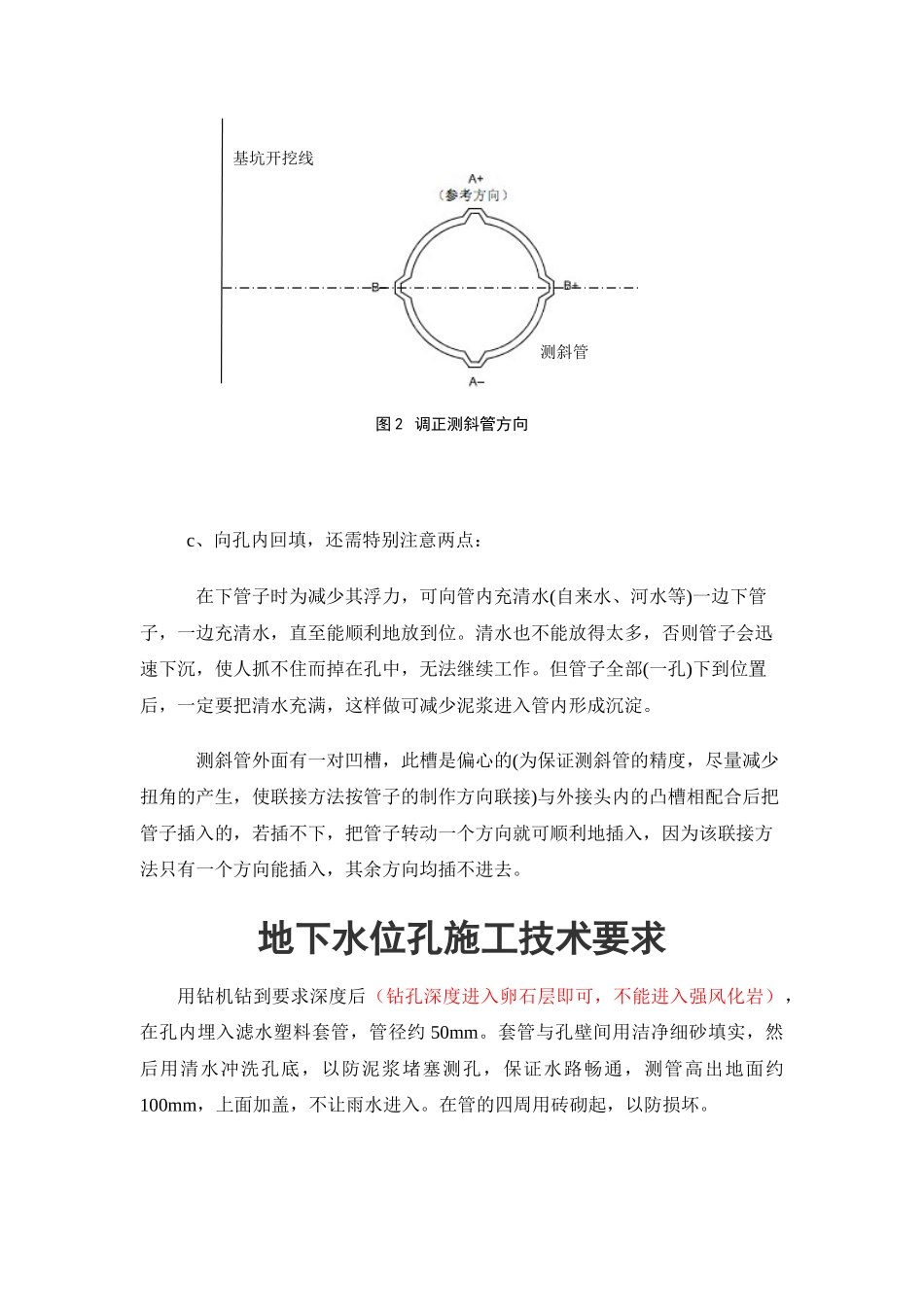

测斜管安装操作要点1 概述PVC 高精度测斜管是用于跟测斜仪探头结合，实施监测基坑围护结构不同深度处的水平位移。测斜管一般长度为 2m /根或 4m/根两种规格，使用时需要一根一根地连接到设计的长度。测斜管与测斜管接头采纳凹凸槽连接，并用自攻螺丝固定。测斜管内有供测斜仪探头定向的 90°间隔的导槽，测斜管结构及构造见图 1。2 验收与保管⑴ 收货验收时检查测斜管、接头管及顶底盖的数量与清单是否一致，有没有破损，如有问题，一般应在 7 日内与供货方联系更换或补充。⑵ 验收后的测斜管应拆开包装，放在房间内保存，避开日晒雨淋；每根错开接头处一层一层的平放铺开，防止弯曲变形。搬运时小心轻放。⑶ 根据安装计划计算所需测斜管、接头管及顶底盖的数量，用多少往现场运多少，在现场安装过程中也应小心轻放，并避开暴晒，防止测斜管高温变软，产生弯曲变形。3 安装与埋设 （1） 钻孔导槽测斜管管体接头管凹凸槽图 1 测斜管结构及构造采纳工程钻探机，一般采纳 φ108cm 钻头钻孔，为了使管子顺利地完装到位一般都需比安装深度深一些，它的原则是每 10 米多钻深 0.5 米，即 10 米+0.5米=10.5 米，20 米+1 米=21 米，以此类推。要求：钻孔深度要进入强风化岩 2米。 （2）清孔钻头钻到预定位置后，不要立即提钻，需把泵接到清水里向下灌清水，直至泥浆水变成清混水为止，再提钻后立即安装。 （3）安装安装的全过程可分为三步 a、管子的连接：管子一般长度为 2 米/根，4 米/根两种，连接的方法是采纳插入连接法，首先拿起一根测斜管，在没有外接头的一端套上底盖，用三只M4×10 自攻螺钉探紧，(这是每孔最下面的一节管子)就可向孔内下管子了，下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用三只 M4×10 自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。 b、调正方向：管子安装到位后，需要调正方向后才能回填，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉(松开三只螺钉就可以拿掉了)才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了，转动管子就可以实行，一人转不动时，可用多人，转动前可先把管子向上提起后再转动对准，对准后再把管子压到位，方向就调正好了盖上盖子，拧好螺钉就可以回填。 c、向孔内回填，还需特别注意两点： 在下管子时为减少其浮力，可向管内充清水(自来水...
