济南某机场航站楼测量施工方案

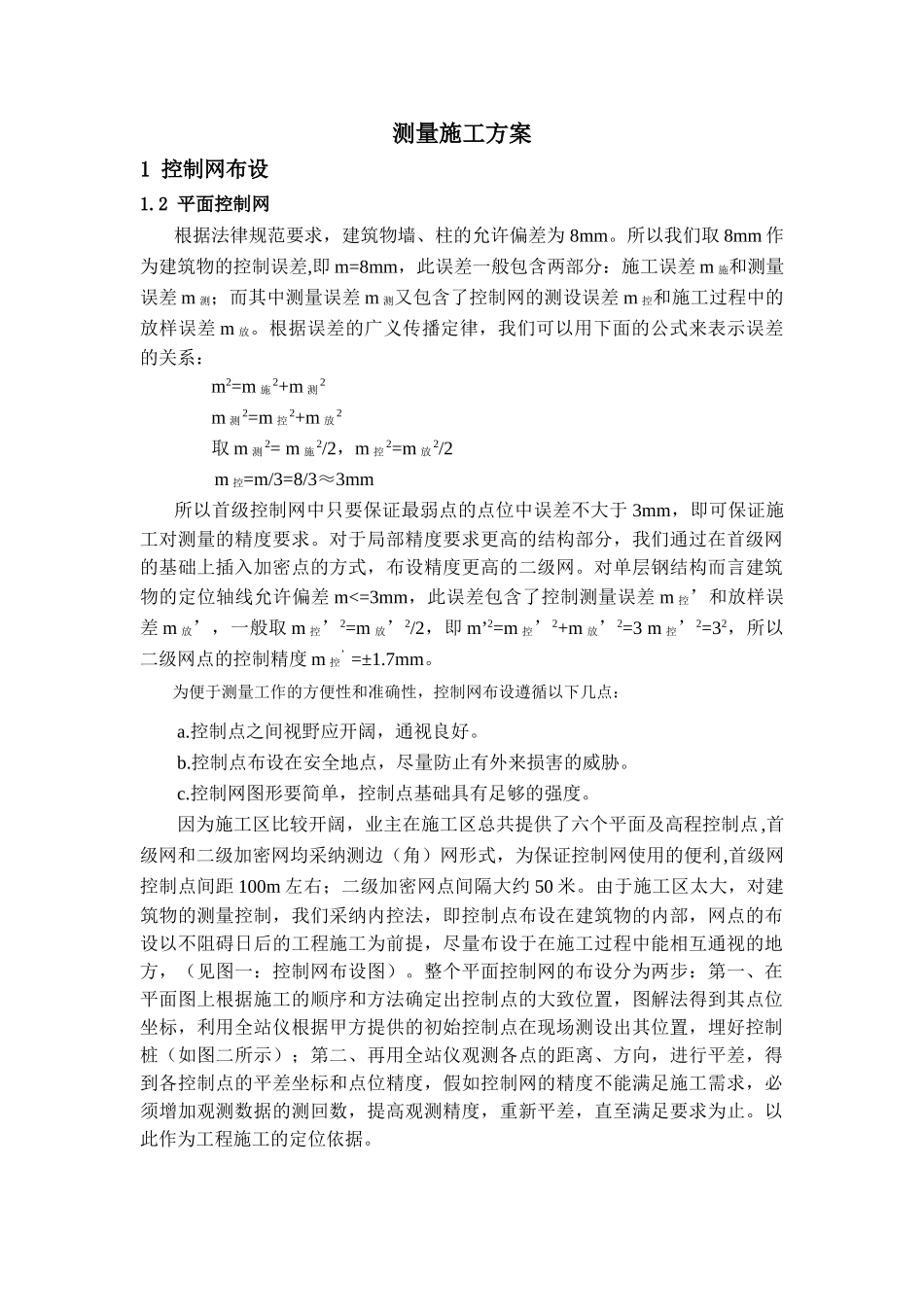

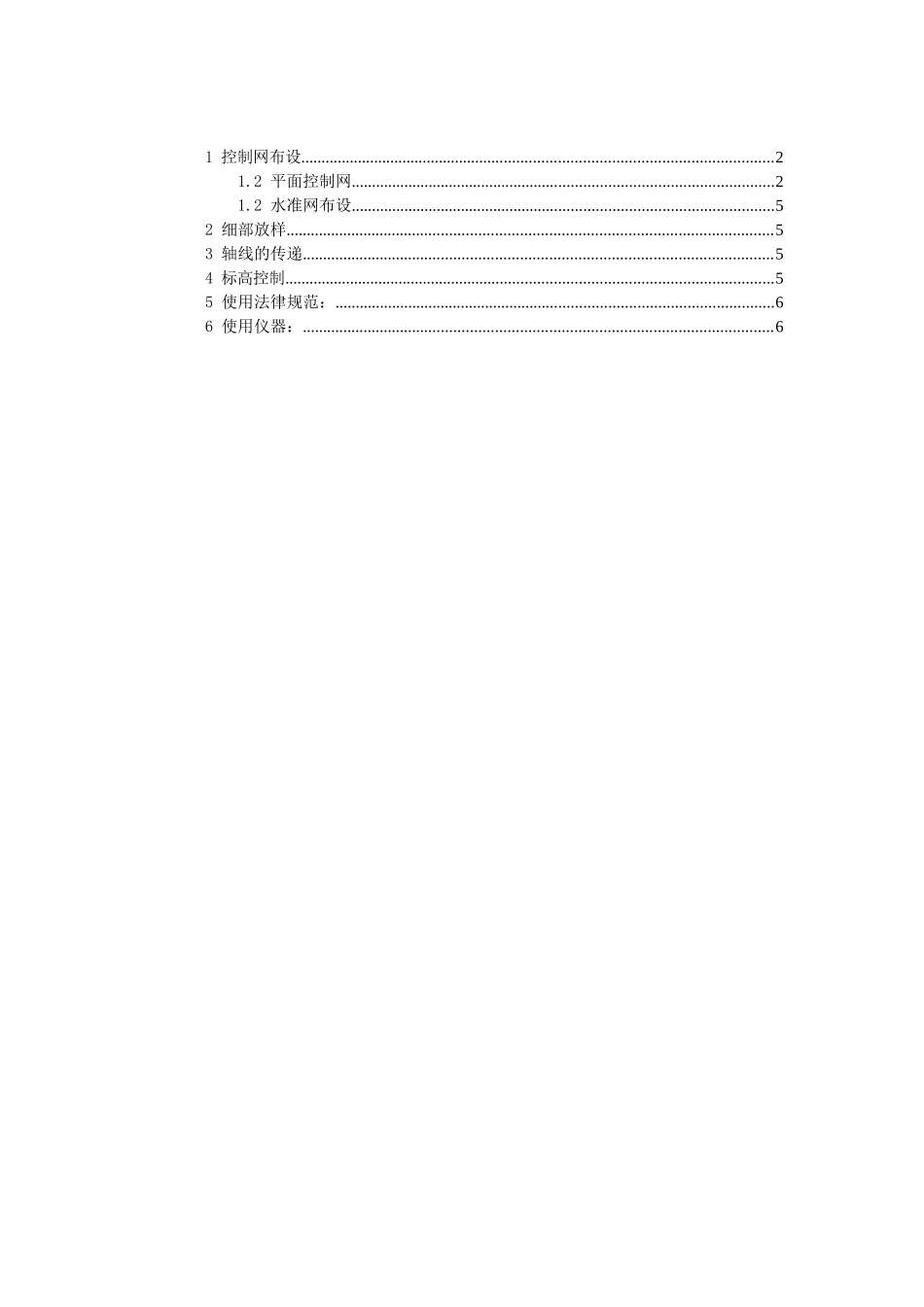

1 控制网布设...................................................................................................................21.2 平面控制网.......................................................................................................21.2 水准网布设.......................................................................................................52 细部放样......................................................................................................................53 轴线的传递..................................................................................................................54 标高控制.......................................................................................................................55 使用法律规范：...........................................................................................................66 使用仪器：..................................................................................................................6测量施工方案1 控制网布设1.2 平面控制网根据法律规范要求，建筑物墙、柱的允许偏差为 8mm。所以我们取 8mm 作为建筑物的控制误差,即 m=8mm，此误差一般包含两部分：施工误差 m 施和测量误差 m 测；而其中测量误差 m 测又包含了控制网的测设误差 m 控和施工过程中的放样误差 m 放。根据误差的广义传播定律，我们可以用下面的公式来表示误差的关系：m2=m 施 2+m 测 2m 测 2=m 控 2+m 放 2取 m 测 2= m 施 2/2，m 控 2=m 放 2/2m 控=m/3=8/3≈3mm所以首级控制网中只要保证最弱点的点位中误差不大于 3mm，即可保证施工对测量的精度要求。对于局部精度要求更高的结构部分，我们通过在首级网的基础上插入加密点的方式，布设精度更高的二级网。对单层钢结构而言建筑物的定位轴线允许偏差 m<=3mm，此误差包含了控制测量误差 m 控’和放样误差 m 放’，一般取 m 控’2=m 放’2/2，即 m’2=m 控’2+m 放’2=3 m 控’2=32，所以二级网点的控制精度 m 控’=±1.7mm。为便于测量工作的方便性和准确性，控制网布设遵循以下几点：a.控制点之间视野应开阔，通视良好。b.控制点布设在安全地点，尽量防止有外来损害的威胁。c...
