济南框架填充墙结构办公楼毕业设计计算书

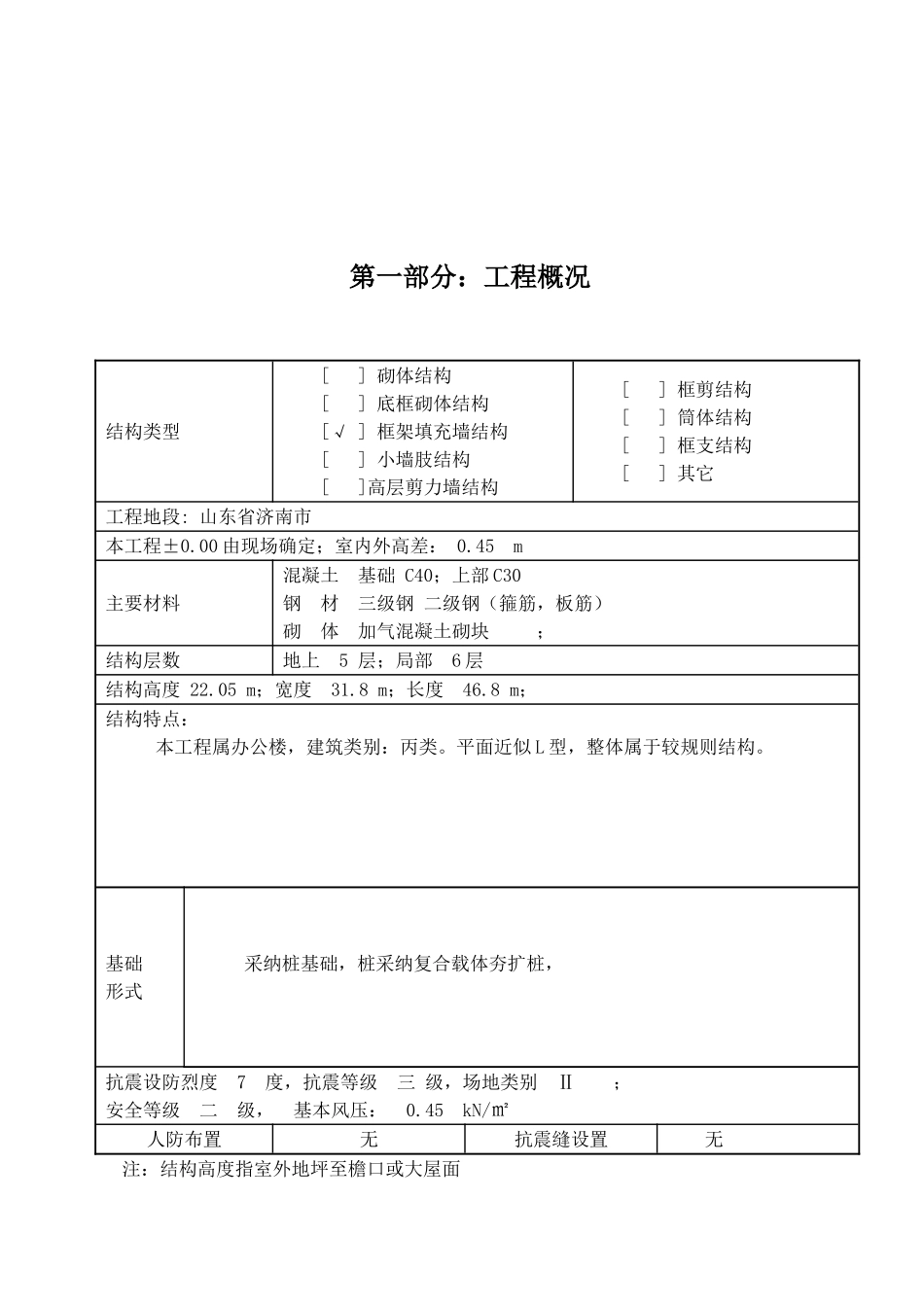

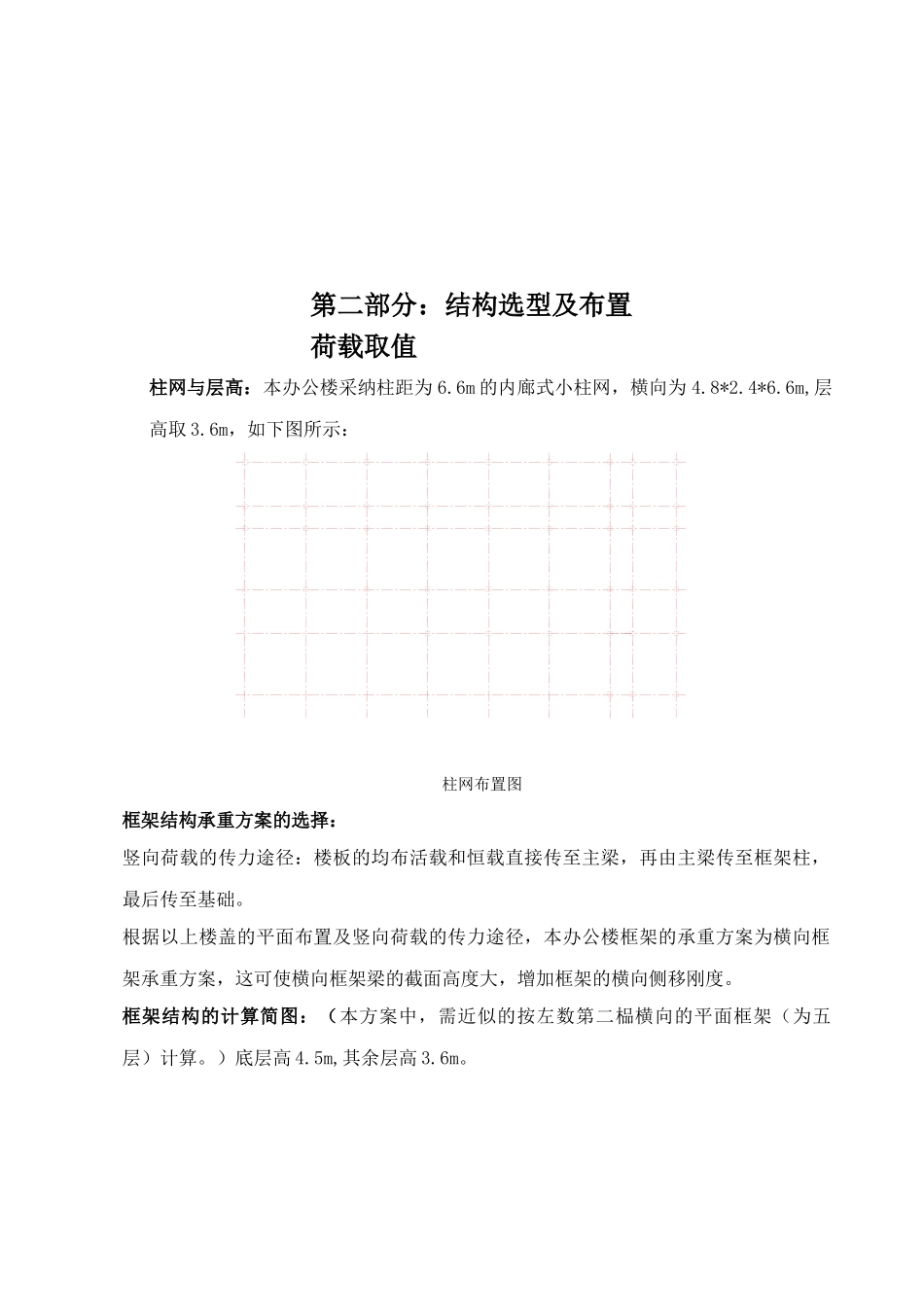

第一部分：工程概况 结构类型[ ] 砌体结构 [ ] 底框砌体结构[√ ] 框架填充墙结构[ ] 小墙肢结构[ ]高层剪力墙结构[ ] 框剪结构[ ] 筒体结构[ ] 框支结构[ ] 其它工程地段: 山东省济南市本工程±0.00 由现场确定；室内外高差： 0.45 m 主要材料混凝土 基础 C40；上部 C30 钢 材 三级钢 二级钢（箍筋，板筋） 砌 体 加气混凝土砌块 ；结构层数地上 5 层；局部 6 层 结构高度 22.05 m；宽度 31.8 m；长度 46.8 m；结构特点：本工程属办公楼，建筑类别：丙类。平面近似 L 型，整体属于较规则结构。基础形式采纳桩基础，桩采纳复合载体夯扩桩，抗震设防烈度 7 度，抗震等级 三 级，场地类别 Ⅱ ；安全等级 二 级， 基本风压： 0.45 kN/㎡人防布置无抗震缝设置无注：结构高度指室外地坪至檐口或大屋面第二部分：结构选型及布置荷载取值柱网与层高：本办公楼采纳柱距为 6.6m 的内廊式小柱网，横向为 4.8*2.4*6.6m,层高取 3.6m，如下图所示：柱网布置图框架结构承重方案的选择：竖向荷载的传力途径：楼板的均布活载和恒载直接传至主梁，再由主梁传至框架柱，最后传至基础。根据以上楼盖的平面布置及竖向荷载的传力途径，本办公楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。框架结构的计算简图：（本方案中，需近似的按左数第二榀横向的平面框架（为五层）计算。）底层高 4.5m,其余层高 3.6m。 梁、柱截面尺寸的初步确定：1、 梁截面高度一般取梁跨度的 1/12 至 1/8。本方案取纵向 500mm，截面宽度取 300mm,可得梁的截面初步定为 b×G=300*500。横向取 300*500。2、框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算： （1）柱组合的轴压力设计值 N=βFg E n注：β 考虑地震作用组合后柱轴压力增大系数。F 按简支状态计算柱的负载面积。g E 折算在单位建筑面积上的重力荷载代表值，可近似的取 14KN/m2。n 为验算截面以上的楼层层数。（2）Ac≥N/uNfc 注：uN 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震法律规范》可知取为 0.9。 3、计算过程： 对于边柱：N=βFg E n=1.3×6.6×3.3×12×5=1699（KN） Ac≥N/uNfc=1699×103/0.9/14.3=132025（mm2） 取 500mm×500mm 对于内柱：N=βFg E n=1.25×6.6×4.2×12×6=2494.8（KN） Ac≥N/uNfc=2494.8*103/0.8/14.3=218076（mm2） 取 500mm×5...
