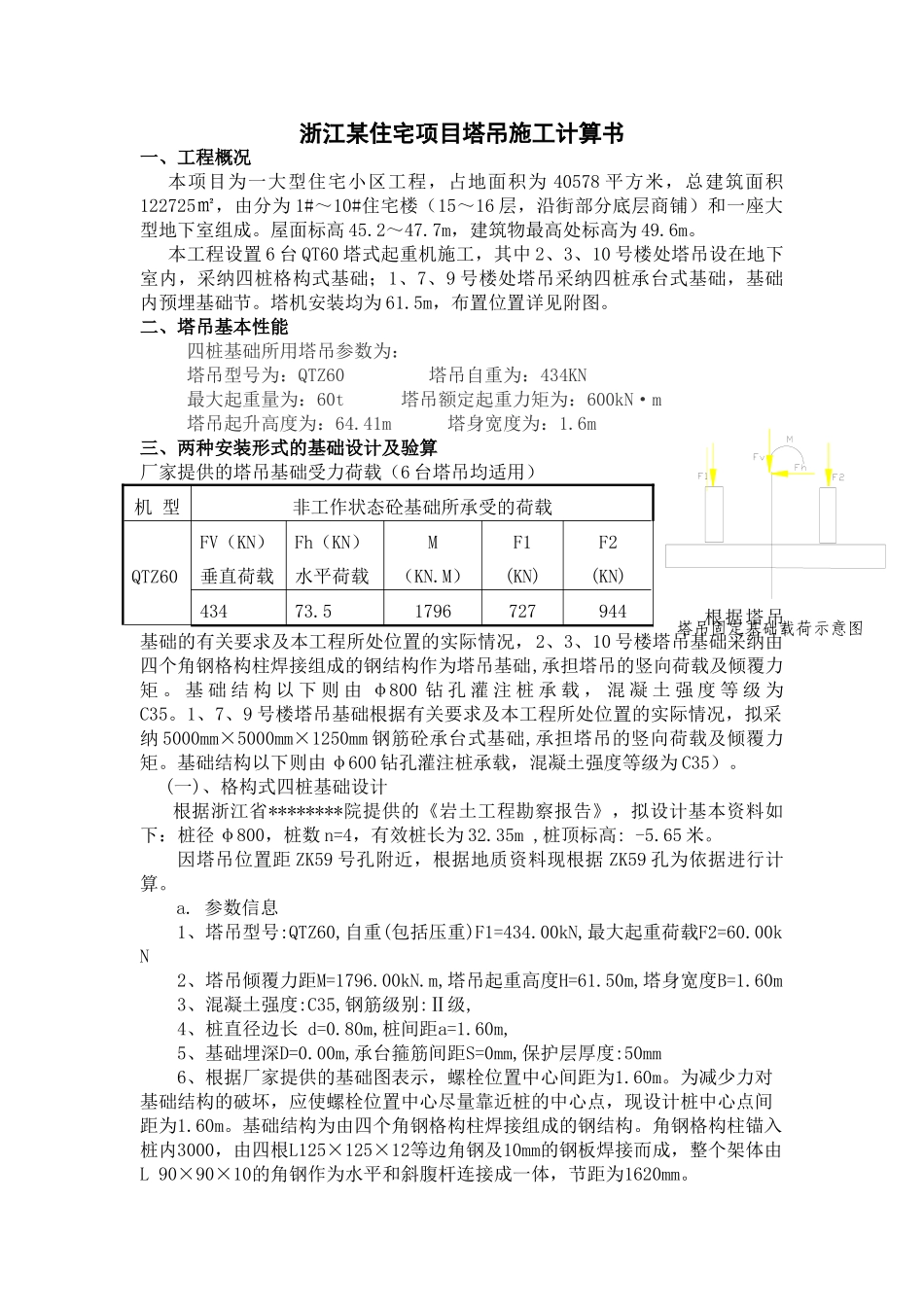

浙江某住宅项目塔吊施工计算书

浙江某住宅项目塔吊施工计算书一、工程概况本项目为一大型住宅小区工程，占地面积为 40578 平方米，总建筑面积122725㎡，由分为 1#～10#住宅楼（15～16 层，沿街部分底层商铺）和一座大型地下室组成。屋面标高 45.2～47.7m，建筑物最高处标高为 49.6m。本工程设置 6 台 QT60 塔式起重机施工，其中 2、3、10 号楼处塔吊设在地下室内，采纳四桩格构式基础；1、7、9 号楼处塔吊采纳四桩承台式基础，基础内预埋基础节。塔机安装均为 61.5m，布置位置详见附图。二、塔吊基本性能 四桩基础所用塔吊参数为： 塔吊型号为：QTZ60 塔吊自重为：434KN 最大起重量为：60t 塔吊额定起重力矩为：600kN·m 塔吊起升高度为：64.41m 塔身宽度为：1.6m三、两种安装形式的基础设计及验算厂家提供的塔吊基础受力荷载（6 台塔吊均适用）根据塔吊基础的有关要求及本工程所处位置的实际情况，2、3、10 号楼塔吊基础采纳由四个角钢格构柱焊接组成的钢结构作为塔吊基础,承担塔吊的竖向荷载及倾覆力矩 。 基 础 结 构 以 下 则 由 φ800 钻 孔 灌 注 桩 承 载 ， 混 凝 土 强 度 等 级 为C35。1、7、9 号楼塔吊基础根据有关要求及本工程所处位置的实际情况，拟采纳 5000mm×5000mm×1250mm 钢筋砼承台式基础,承担塔吊的竖向荷载及倾覆力矩。基础结构以下则由 φ600 钻孔灌注桩承载，混凝土强度等级为 C35）。 (一)、格构式四桩基础设计根据浙江省********院提供的《岩土工程勘察报告》，拟设计基本资料如下：桩径 φ800，桩数 n=4，有效桩长为 32.35m ,桩顶标高: -5.65 米。因塔吊位置距 ZK59 号孔附近，根据地质资料现根据 ZK59 孔为依据进行计算。a. 参数信息1、塔吊型号:QTZ60,自重(包括压重)F1=434.00kN,最大起重荷载F2=60.00kN2、塔吊倾覆力距M=1796.00kN.m,塔吊起重高度H=61.50m,塔身宽度B=1.60m 3、混凝土强度:C35,钢筋级别:Ⅱ级, 4、桩直径边长 d=0.80m,桩间距a=1.60m, 5、基础埋深D=0.00m,承台箍筋间距S=0mm,保护层厚度:50mm6、根据厂家提供的基础图表示，螺栓位置中心间距为1.60m。为减少力对基础结构的破坏，应使螺栓位置中心尽量靠近桩的中心点，现设计桩中心点间距为1.60m。基础结构为由四个角钢格构柱焊接组成的钢结构。角钢格构柱锚入桩内3000，由四根L125×125×12等边角钢及10mm的钢板焊接而成，整个架体由L 90×90×10的角钢作为水平和斜腹杆连接成一体，节距为1620mm。 机 型...
