浙江某化工项目施工质量保证与控制措施VIP专享

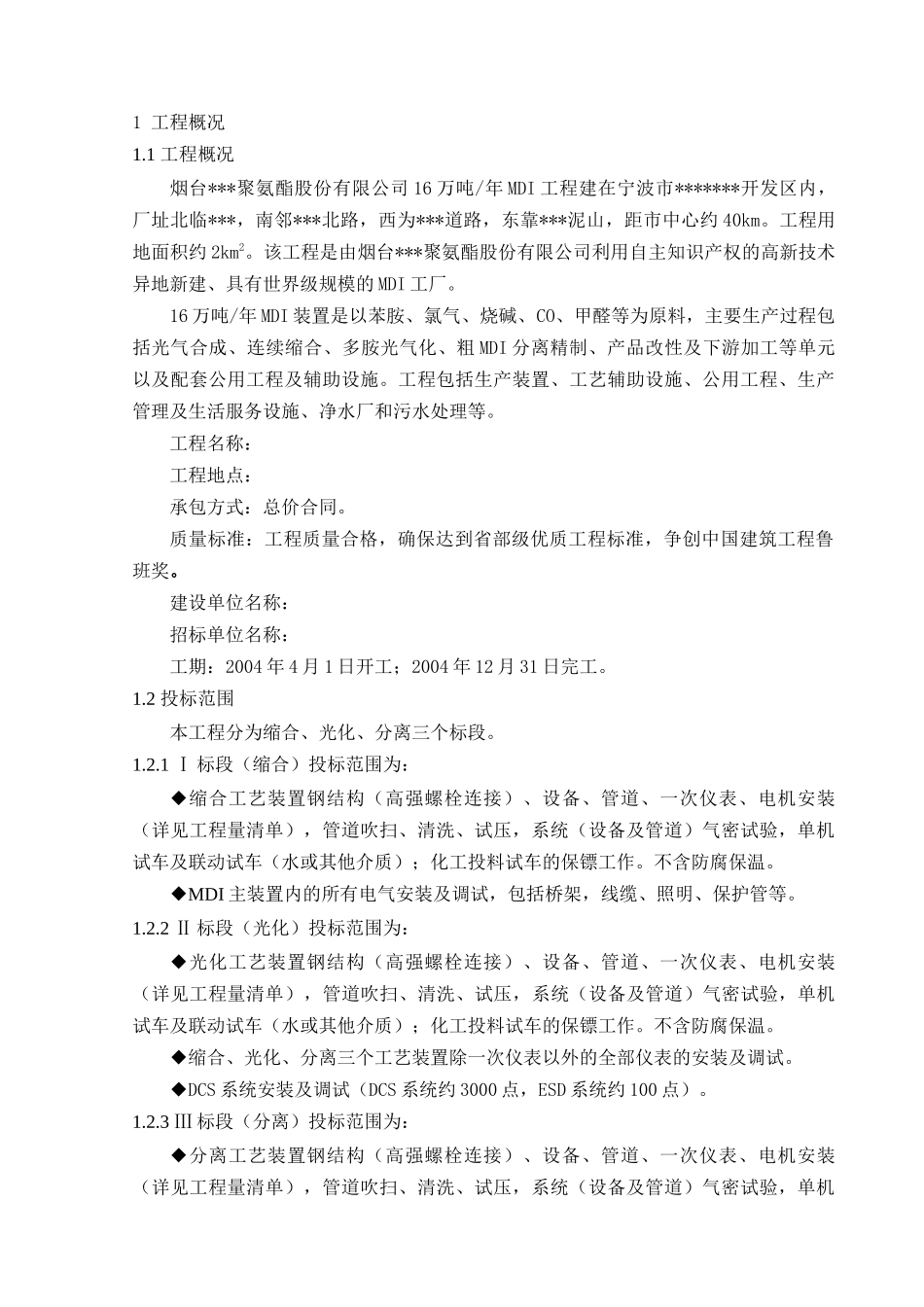

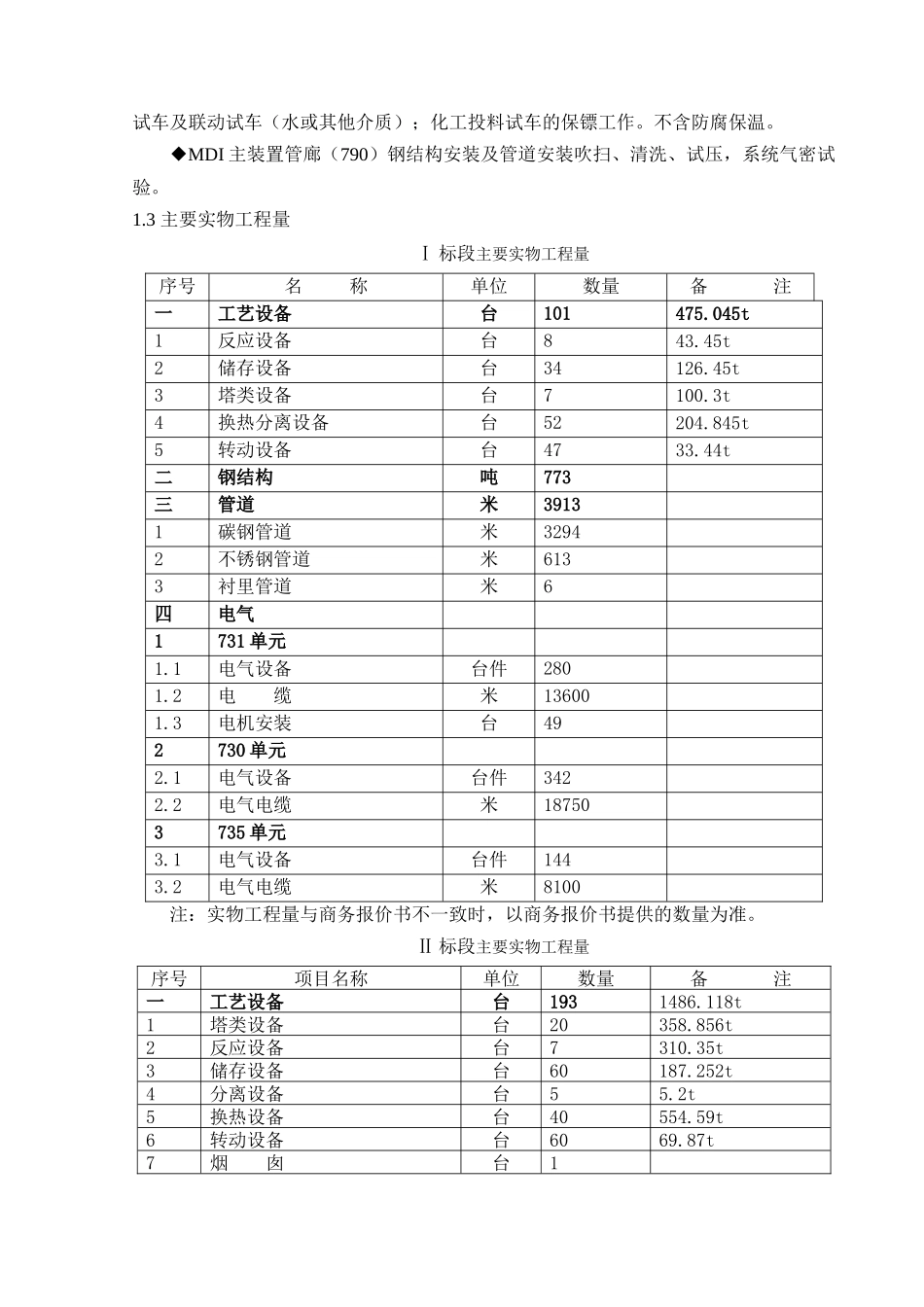

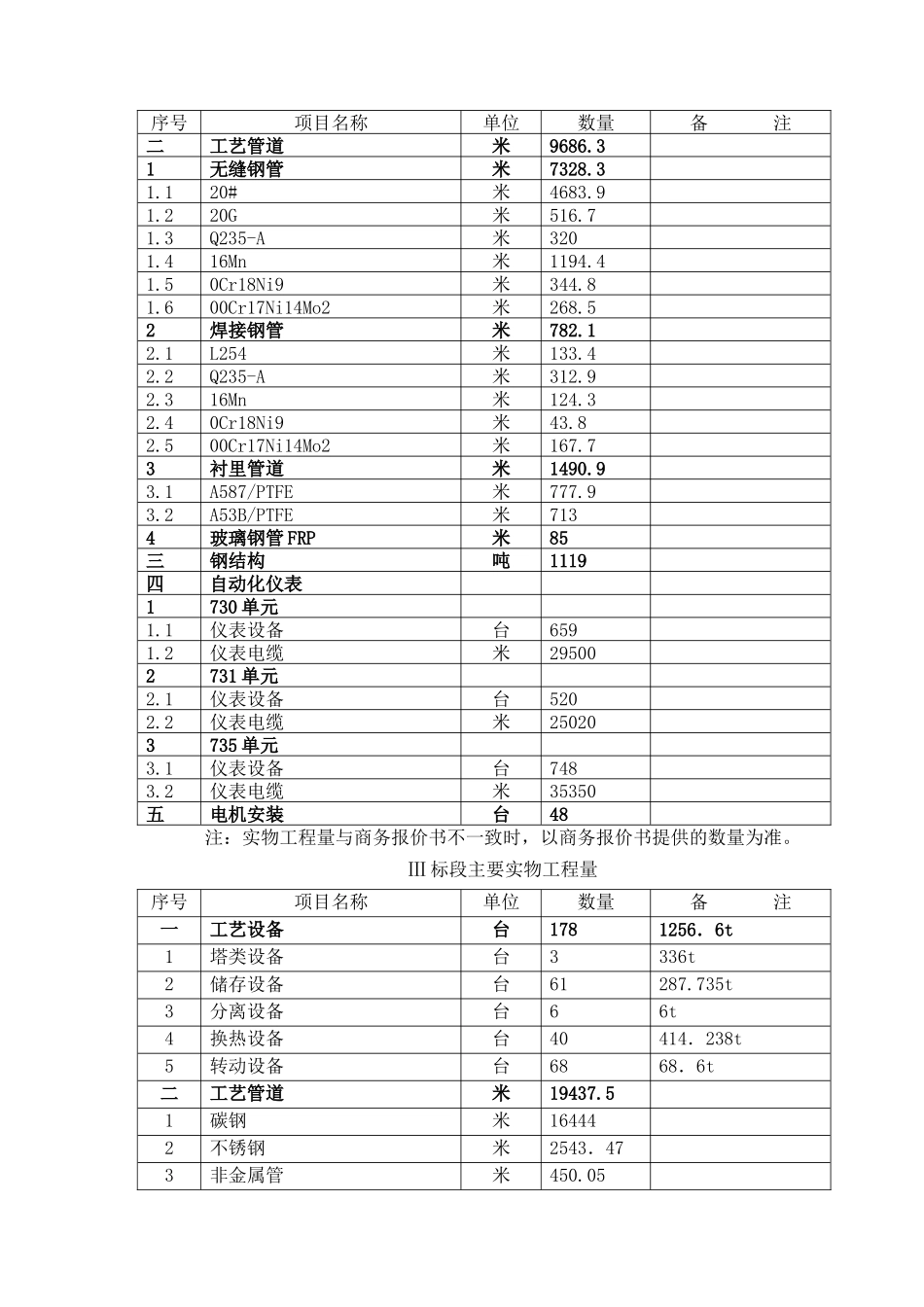

1 工程概况1.1 工程概况烟台***聚氨酯股份有限公司 16 万吨/年 MDI 工程建在宁波市*******开发区内，厂址北临***，南邻***北路，西为***道路，东靠***泥山，距市中心约 40km。工程用地面积约 2km2。该工程是由烟台***聚氨酯股份有限公司利用自主知识产权的高新技术异地新建、具有世界级规模的 MDI 工厂。16 万吨/年 MDI 装置是以苯胺、氯气、烧碱、CO、甲醛等为原料，主要生产过程包括光气合成、连续缩合、多胺光气化、粗 MDI 分离精制、产品改性及下游加工等单元以及配套公用工程及辅助设施。工程包括生产装置、工艺辅助设施、公用工程、生产管理及生活服务设施、净水厂和污水处理等。工程名称：工程地点：承包方式：总价合同。质量标准：工程质量合格，确保达到省部级优质工程标准，争创中国建筑工程鲁班奖。建设单位名称：招标单位名称：工期：2004 年 4 月 1 日开工；2004 年 12 月 31 日完工。1.2 投标范围本工程分为缩合、光化、分离三个标段。1.2.1 Ⅰ 标段（缩合）投标范围为：◆缩合工艺装置钢结构（高强螺栓连接）、设备、管道、一次仪表、电机安装（详见工程量清单），管道吹扫、清洗、试压，系统（设备及管道）气密试验，单机试车及联动试车（水或其他介质）；化工投料试车的保镖工作。不含防腐保温。◆MDI 主装置内的所有电气安装及调试，包括桥架，线缆、照明、保护管等。1.2.2 Ⅱ 标段（光化）投标范围为：◆光化工艺装置钢结构（高强螺栓连接）、设备、管道、一次仪表、电机安装（详见工程量清单），管道吹扫、清洗、试压，系统（设备及管道）气密试验，单机试车及联动试车（水或其他介质）；化工投料试车的保镖工作。不含防腐保温。◆缩合、光化、分离三个工艺装置除一次仪表以外的全部仪表的安装及调试。◆DCS 系统安装及调试（DCS 系统约 3000 点，ESD 系统约 100 点）。1.2.3 Ⅲ 标段（分离）投标范围为：◆分离工艺装置钢结构（高强螺栓连接）、设备、管道、一次仪表、电机安装（详见工程量清单），管道吹扫、清洗、试压，系统（设备及管道）气密试验，单机试车及联动试车（水或其他介质）；化工投料试车的保镖工作。不含防腐保温。◆MDI 主装置管廊（790）钢结构安装及管道安装吹扫、清洗、试压，系统气密试验。1.3 主要实物工程量Ⅰ 标段主要实物工程量序号名 称单位数量备 注一工艺设备台101475.045t1反应设备台843.45t2储存设备台34126.45t3塔类设备台7100.3t4换热分离设备...
