浙江省2025年1月高等教育自学考试结构力学试题VIP专享

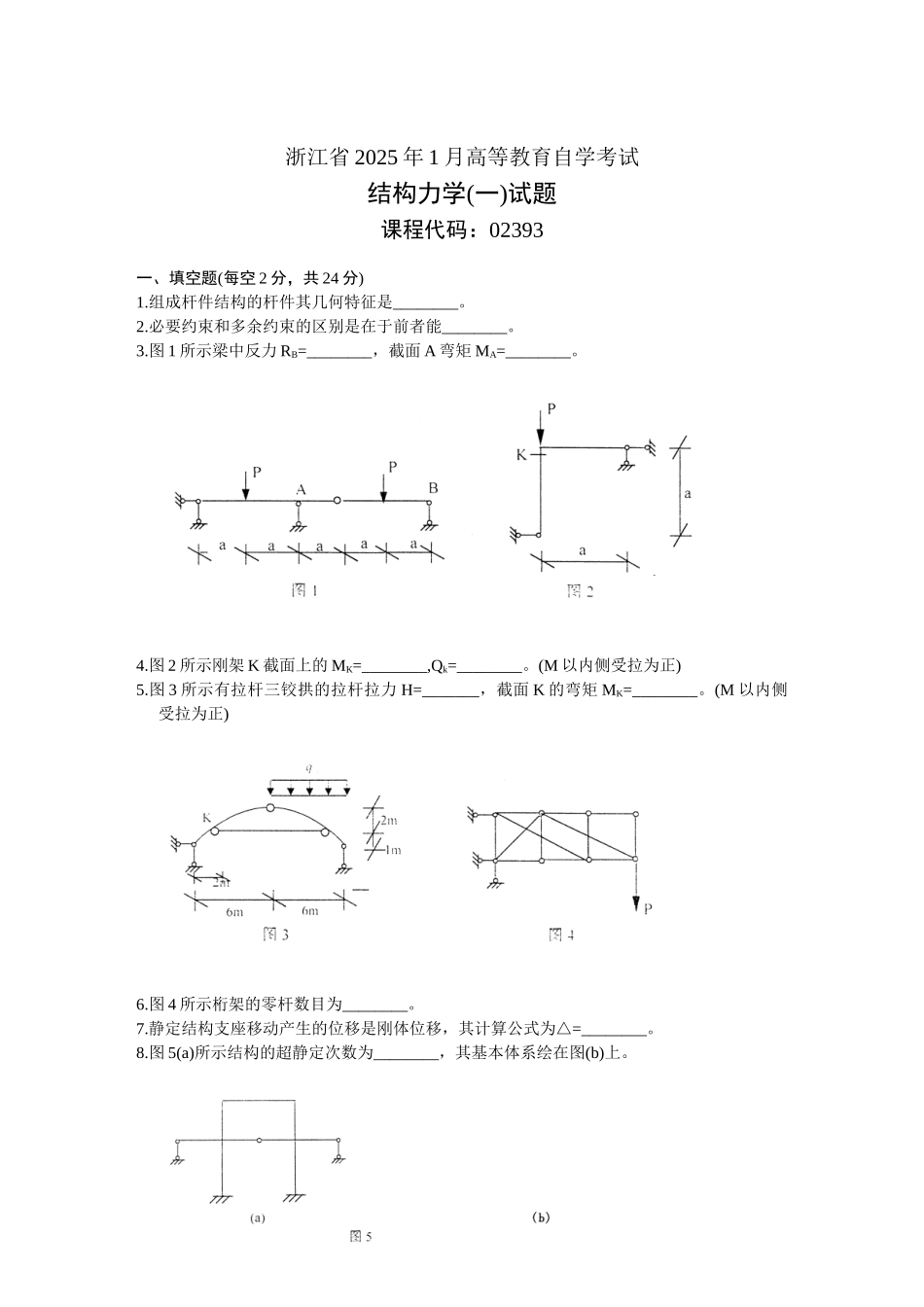

浙江省 2025 年 1 月高等教育自学考试结构力学(一)试题课程代码：02393一、填空题(每空 2 分，共 24 分)1.组成杆件结构的杆件其几何特征是________。2.必要约束和多余约束的区别是在于前者能________。3.图 1 所示梁中反力 RB=________，截面 A 弯矩 MA=________。4.图 2 所示刚架 K 截面上的 MK=________,Qk=________。(M 以内侧受拉为正)5.图 3 所示有拉杆三铰拱的拉杆拉力 H=_______，截面 K 的弯矩 MK=________。(M 以内侧受拉为正)6.图 4 所示桁架的零杆数目为________。7.静定结构支座移动产生的位移是刚体位移，其计算公式为△=________。8.图 5(a)所示结构的超静定次数为________，其基本体系绘在图(b)上。二、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题后的括号内。每小题 2 分，共 14 分)1.图 1 所示体系的几何组成为( )A.几何不变，无多余约束体系B.几何不变，有多余约束体系C.瞬变体系D.几何可变体系2.图 2 所示组合结构支座 A 的竖向反力 VA为( )(向上为正)A.0B.PC.2PD.3P3.图 3 所示单跨梁，P=1 在 AB 段上移动，截面 K 的 MK影响线为( )(下侧受拉为正)4.用单位荷载法求图 4 所示梁铰 C 左、右两侧截面的相对转角时，其虚设单位荷载应取( )5.图 5 所示结构用位移法计算时，其基本未知量数目为( )A.角位移=3；线位移=2B.角位移=3；线位移=3C.角位移=4；线位移=2D.角位移=4；线位移=36.图 6 所示结构用力矩分配法计算时，结点 A 的约束力矩为( )。(以顺时针转为正)A. B. C.- D.- 7.图 7 所示结构用力矩分配法计算时，结点 A 上杆 AB 的分配系数 μAB为( )。 (各杆 EI=常数)A.B.C.D.三、计算分析题(62 分)1. 分析图 1 所示体系的几何组成，作出结论。(6 分)2. 作图 2 所示刚架的弯矩，剪力图。(8 分)3.求图 3 所示桁架指定杆 a，b 的轴力。(6 分)4.利用影响线，求图 4 所示结构在移动荷载作用下链杆 AC 的最大轴力。(6 分)5.求图 5 所示刚架结点 D 的水平位移，各杆 EI=常数。(8 分)6.用力法计算图 6 所示结构，并作 M 图。各杆 EI=常数。(12 分)7.用位移法计算图 7 所示结构，并作 M 图。各杆 EI=常数。(10 分)8.利用对称性对图 8 所示对称结构作出简化的半结构计算简图，并确定最合适的计算方法 (不作计算)。(6 分)浙江省 2025 年 1 月高等教育自学考试结构力学(一)试题...
