海力士-脚手架方案交底

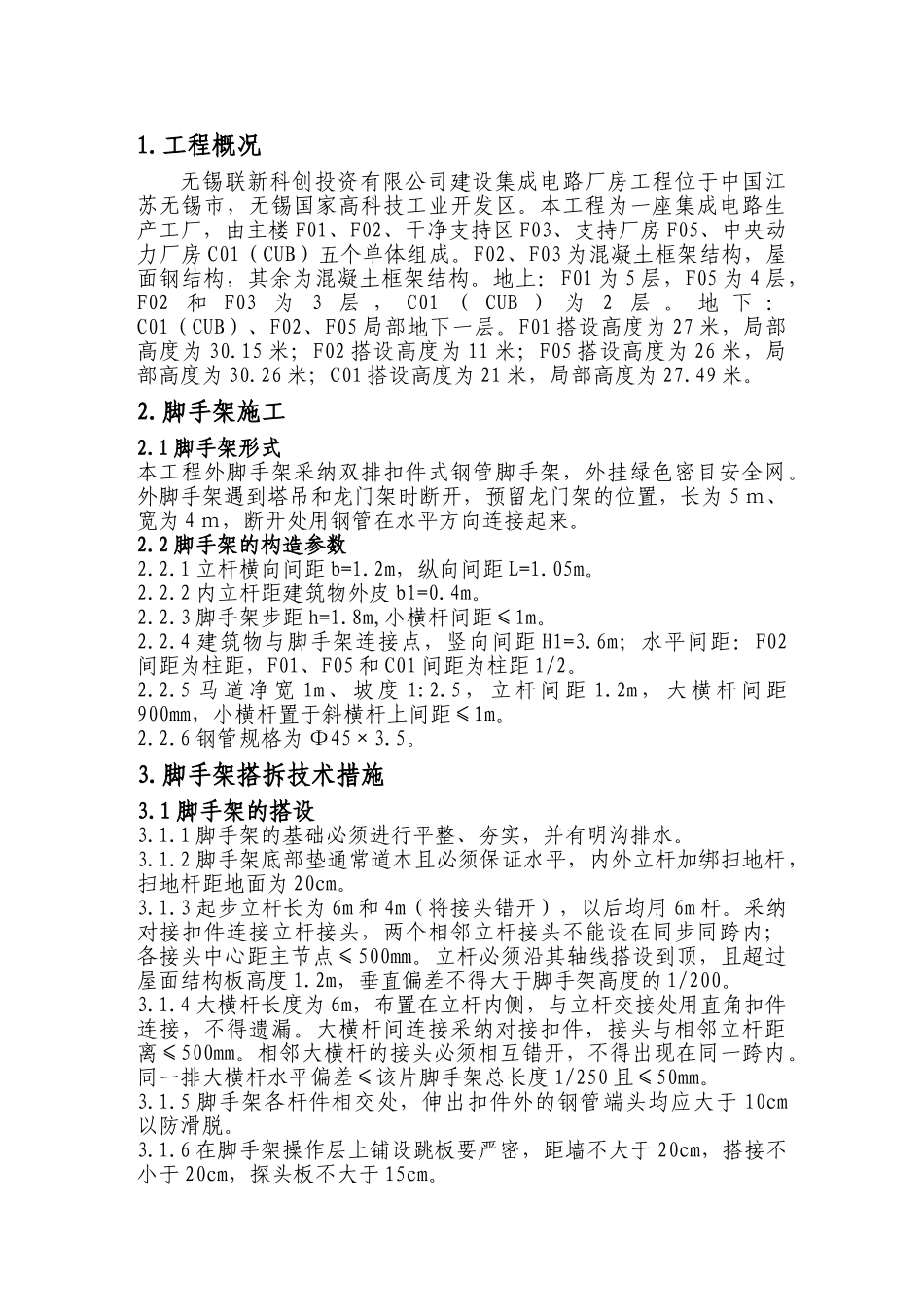

1.工程概况无锡联新科创投资有限公司建设集成电路厂房工程位于中国江苏无锡市，无锡国家高科技工业开发区。本工程为一座集成电路生产工厂，由主楼 F01、F02、干净支持区 F03、支持厂房 F05、中央动力厂房 C01（CUB）五个单体组成。F02、F03 为混凝土框架结构，屋面钢结构，其余为混凝土框架结构。地上：F01 为 5 层，F05 为 4 层，F02 和 F03 为 3 层 ， C01 （ CUB ） 为 2 层 。 地 下 ：C01（CUB）、F02、F05 局部地下一层。F01 搭设高度为 27 米，局部高度为 30.15 米；F02 搭设高度为 11 米；F05 搭设高度为 26 米，局部高度为 30.26 米；C01 搭设高度为 21 米，局部高度为 27.49 米。2.脚手架施工2.1 脚手架形式本工程外脚手架采纳双排扣件式钢管脚手架，外挂绿色密目安全网。外脚手架遇到塔吊和龙门架时断开，预留龙门架的位置，长为 5 ｍ、宽为 4 ｍ，断开处用钢管在水平方向连接起来。2.2 脚手架的构造参数2.2.1 立杆横向间距 b=1.2m，纵向间距 L=1.05m。2.2.2 内立杆距建筑物外皮 b1=0.4m。2.2.3 脚手架步距 h=1.8m,小横杆间距≤1m。2.2.4 建筑物与脚手架连接点，竖向间距 H1=3.6m；水平间距：F02间距为柱距，F01、F05 和 C01 间距为柱距 1/2。2.2.5 马道净宽 1m、坡度 1:2.5 ，立杆间距 1.2m ，大横杆间距900mm，小横杆置于斜横杆上间距≤1m。2.2.6 钢管规格为 Φ45×3.5。3.脚手架搭拆技术措施3.1 脚手架的搭设3.1.1 脚手架的基础必须进行平整、夯实，并有明沟排水。3.1.2 脚手架底部垫通常道木且必须保证水平，内外立杆加绑扫地杆，扫地杆距地面为 20cm。3.1.3 起步立杆长为 6m 和 4m（将接头错开），以后均用 6m 杆。采纳对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点≤500mm。立杆必须沿其轴线搭设到顶，且超过屋面结构板高度 1.2m，垂直偏差不得大于脚手架高度的 1/200。3.1.4 大横杆长度为 6m，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏。大横杆间连接采纳对接扣件，接头与相邻立杆距离≤500mm。相邻大横杆的接头必须相互错开，不得出现在同一跨内。同一排大横杆水平偏差≤该片脚手架总长度 1/250 且≤50mm。3.1.5 脚手架各杆件相交处，伸出扣件外的钢管端头均应大于 10cm以防滑脱。3.1.6 在脚手架操作层上铺设跳板要严密，距墙不大于 20cm，搭接不小于 20cm，探头板不大于 15c...
