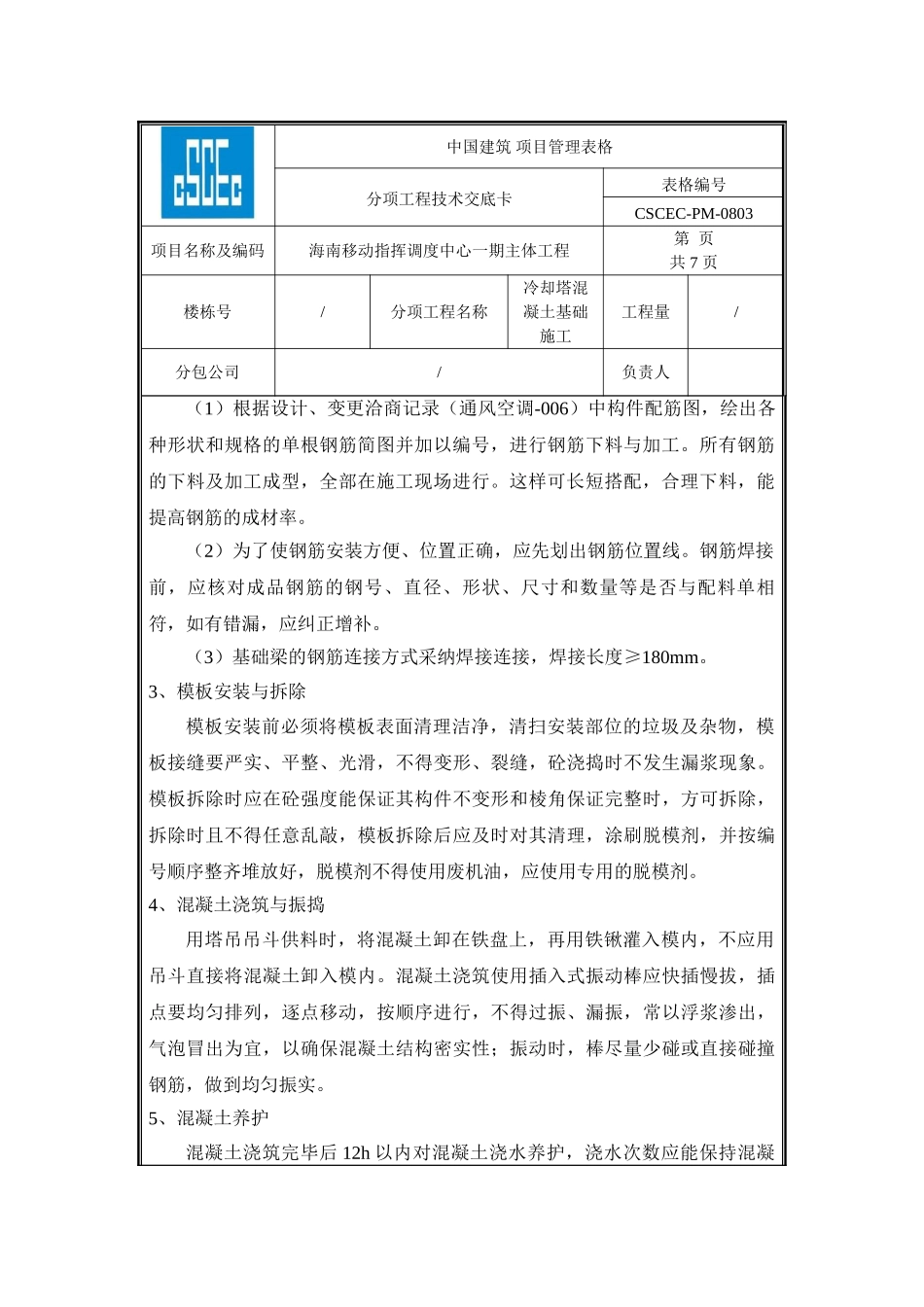

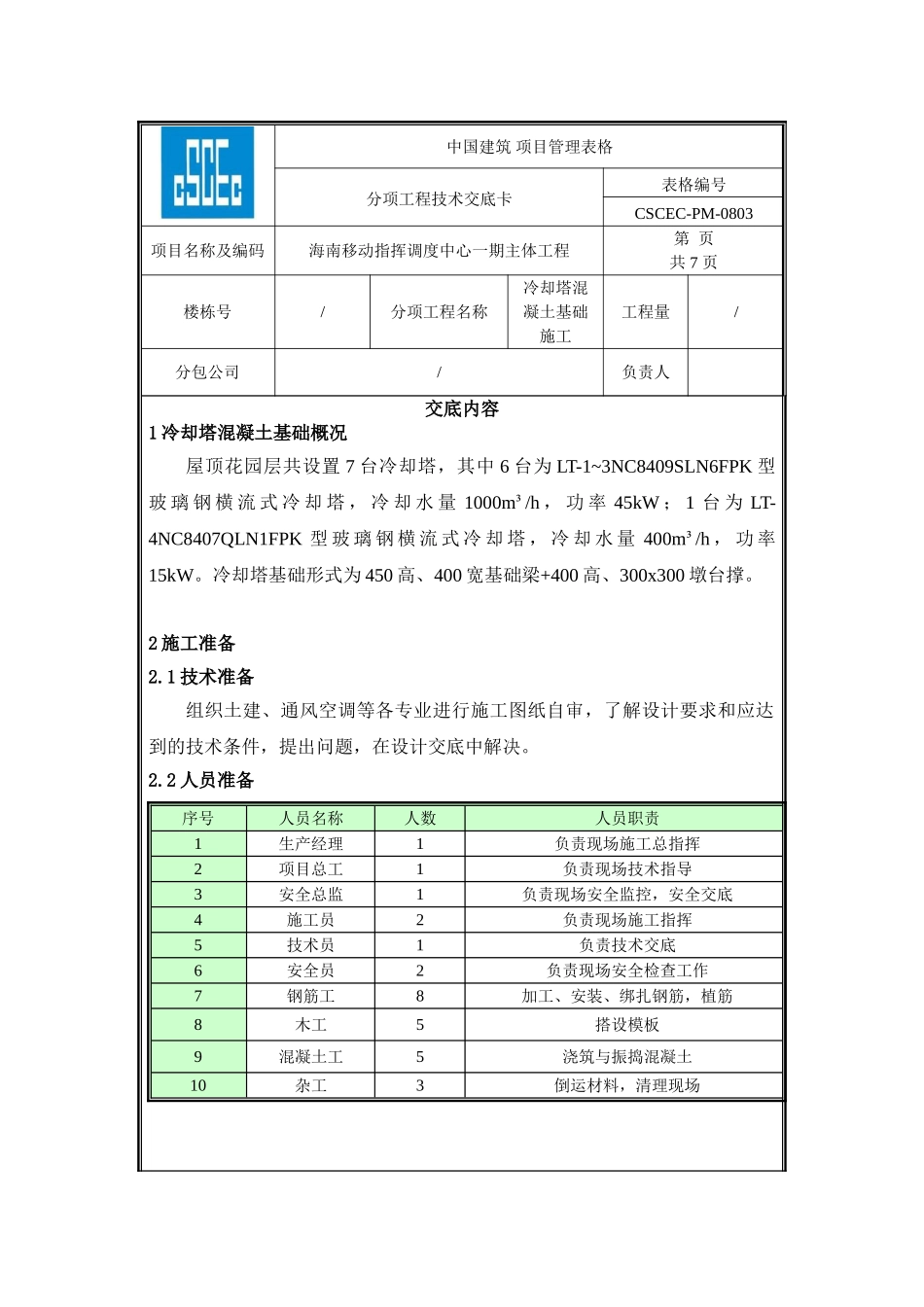

中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 7 页楼栋号/分项工程名称冷却塔混凝土基础施工工程量/分包公司/负责人交底内容1 冷却塔混凝土基础概况屋顶花园层共设置 7 台冷却塔，其中 6 台为 LT-1~3NC8409SLN6FPK 型玻 璃 钢 横 流 式 冷 却 塔 ， 冷 却 水 量 1000m³/h ， 功 率 45kW ； 1 台 为 LT-4NC8407QLN1FPK 型 玻 璃 钢 横 流 式 冷 却 塔 ， 冷 却 水 量 400m³/h ， 功 率15kW。冷却塔基础形式为 450 高、400 宽基础梁+400 高、300x300 墩台撑。2 施工准备2.1 技术准备组织土建、通风空调等各专业进行施工图纸自审，了解设计要求和应达到的技术条件，提出问题，在设计交底中解决。2.2 人员准备序号人员名称人数人员职责1生产经理1负责现场施工总指挥2项目总工1负责现场技术指导3安全总监1负责现场安全监控，安全交底4施工员2负责现场施工指挥5技术员1负责技术交底6安全员2负责现场安全检查工作7钢筋工8加工、安装、绑扎钢筋，植筋8木工5搭设模板9混凝土工5浇筑与振捣混凝土10杂工3倒运材料，清理现场中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 7 页楼栋号/分项工程名称冷却塔混凝土基础施工工程量/分包公司/负责人2.3 机具准备序号名称数量备注1激光水平仪12塔吊23插入式振动棒44钢卷尺55手推胶轮车53 施工工艺3.1 工艺流程3.2 施工步骤1、钢筋预埋在屋顶花园层楼承板钢筋工程施工时，预埋基础梁钢筋，基础梁下层钢筋与板筋绑扎，箍筋 A10@100 同时预埋。2、钢筋加工、安装与连接中国建筑 项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海南移动指挥调度中心一期主体工程第 页共 7 页楼栋号/分项工程名称冷却塔混凝土基础施工工程量/分包公司/负责人（1）根据设计、变更洽商记录（通风空调-006）中构件配筋图，绘出各种形状和规格的单根钢筋简图并加以编号，进行钢筋下料与加工。所有钢筋的下料及加工成型，全部在施工现场进行。这样可长短搭配，合理下料，能提高钢筋的成材率。（2）为了使钢筋安装方便、位置正确，应先划出钢筋位置线。钢筋焊接前，应核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与配料单相符，如有错漏，应纠正增补。（3）基础梁的钢筋连接方式采纳焊...
