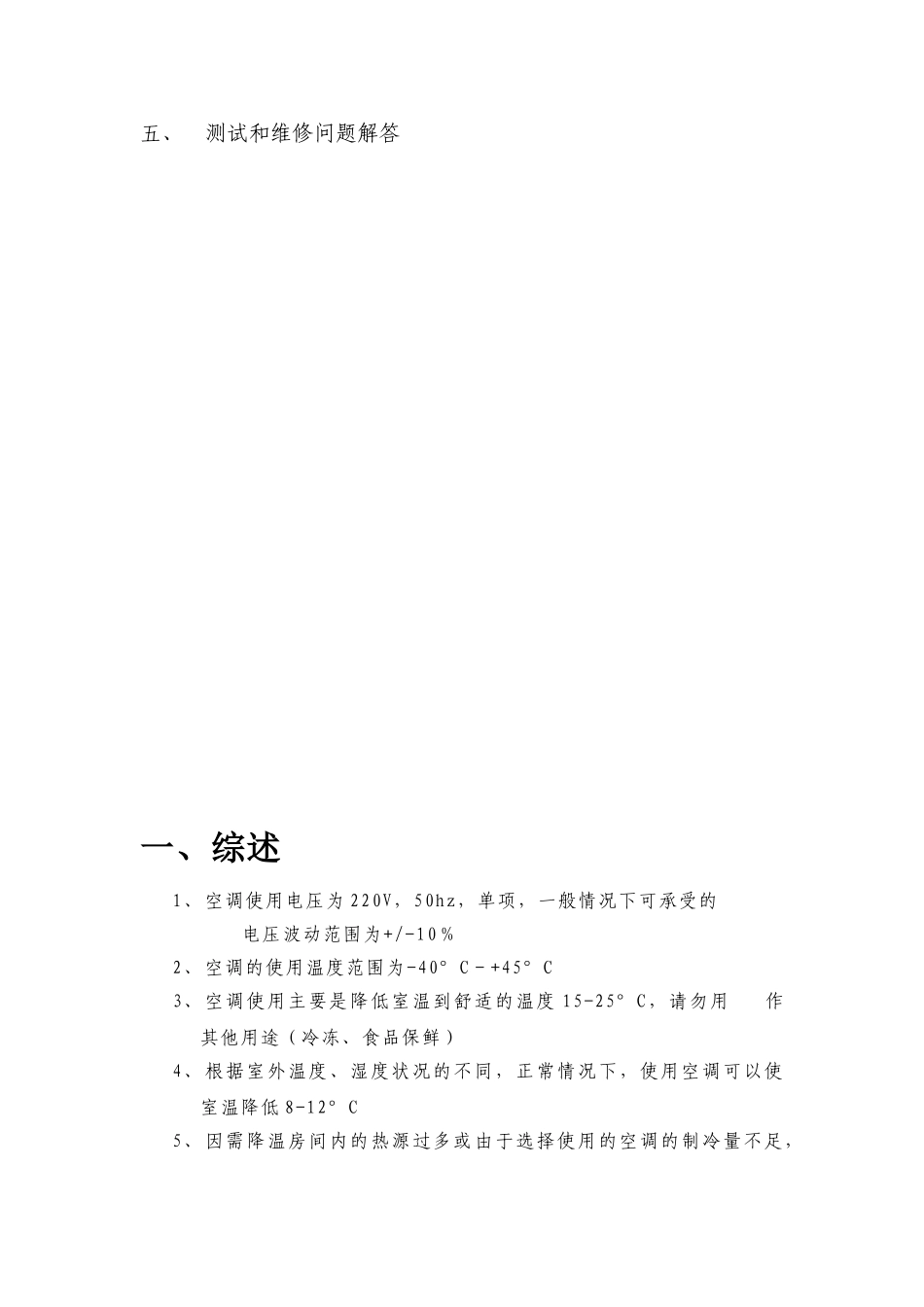

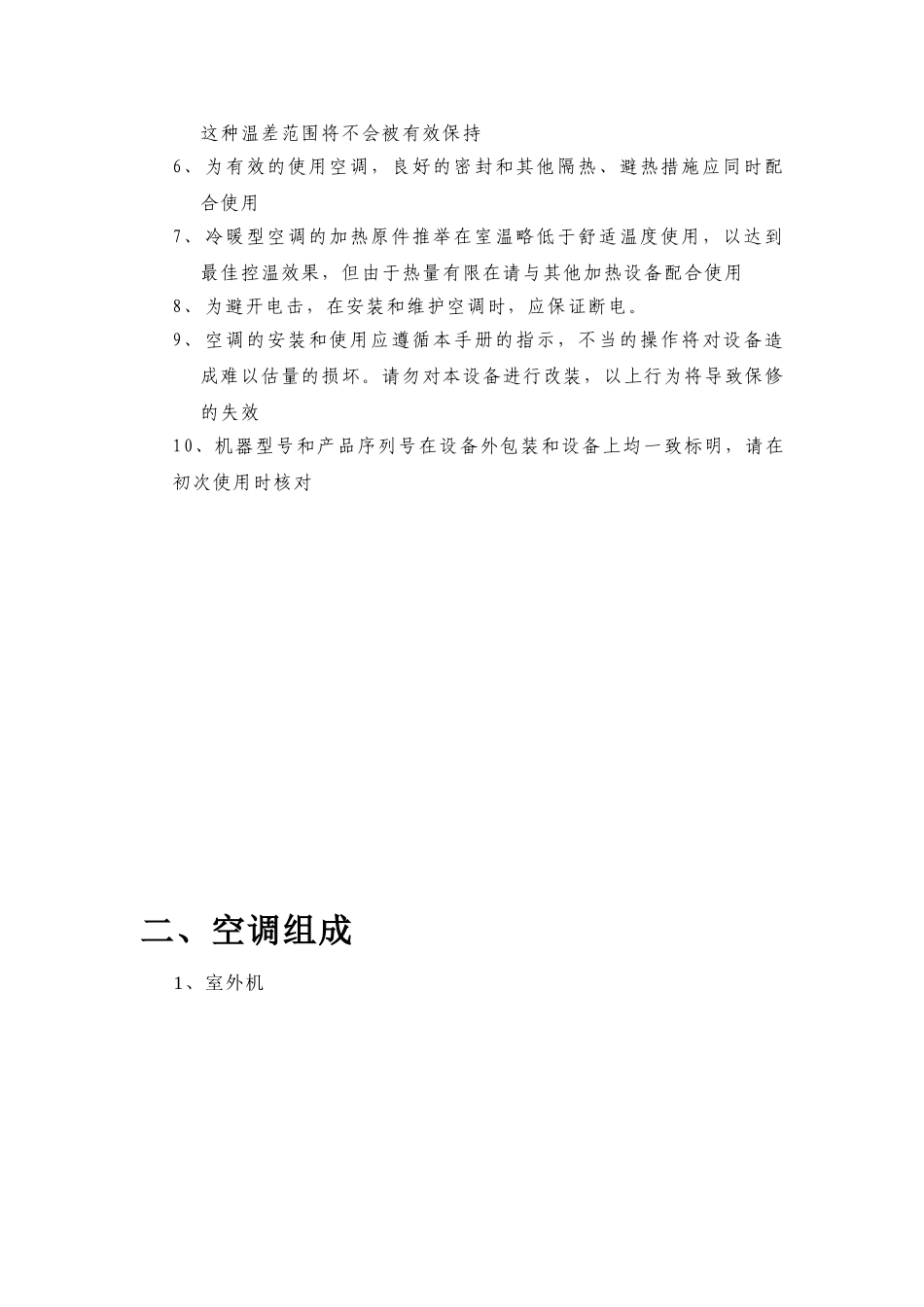

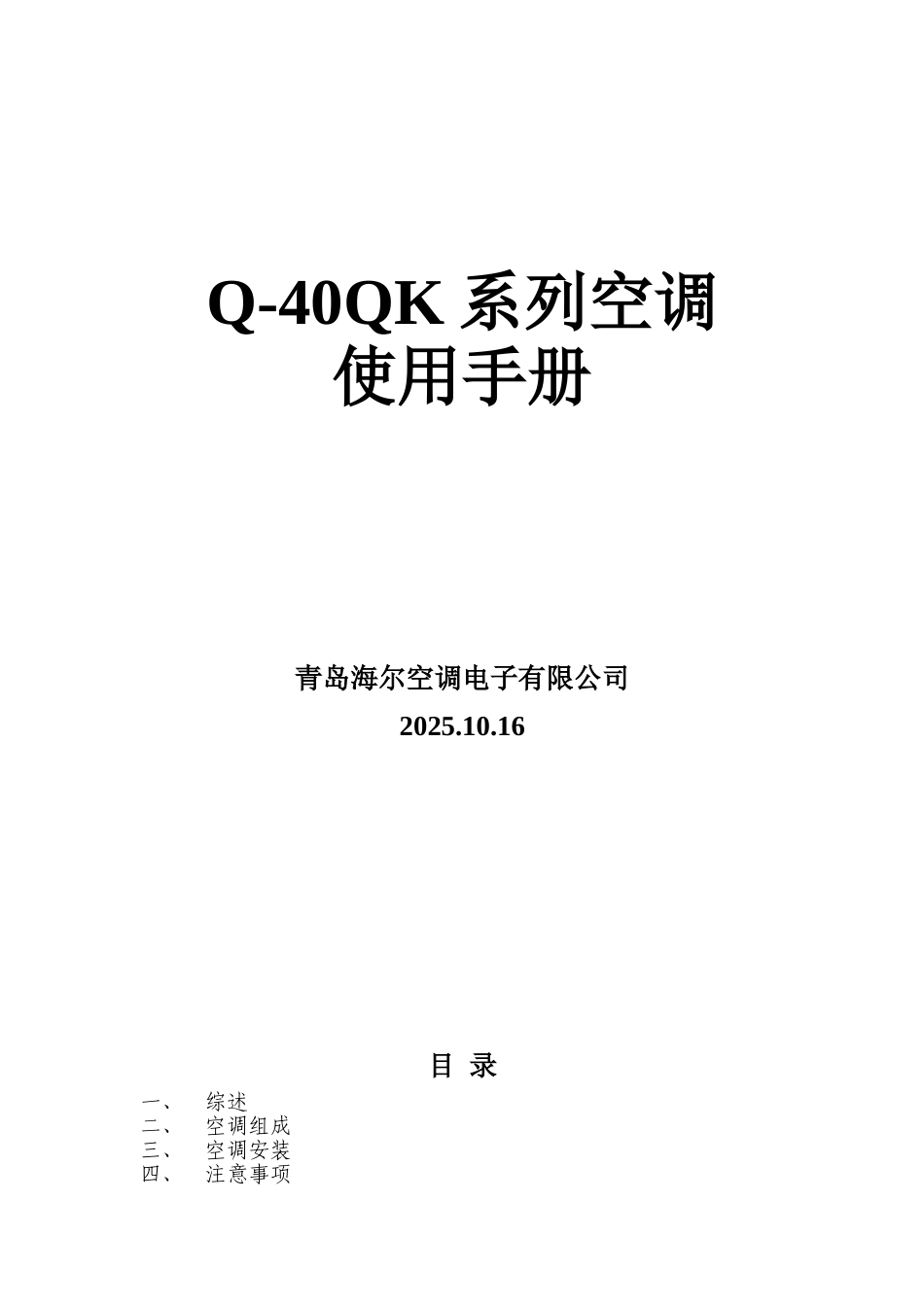

Q-40QK 系列空调使用手册青岛海尔空调电子有限公司2025.10.16目 录一、综述二、空调组成三、空调安装四、注意事项五、测试和维修问题解答一、综述1、 空调使用电压为 220V，50hz，单项，一般情况下可承受的 电压波动范围为+/-10％2、 空调的使用温度范围为-40°C－+45°C3、 空调使用主要是降低室温到舒适的温度 15-25°C，请勿用 作其他用途（冷冻、食品保鲜）4、 根据室外温度、湿度状况的不同，正常情况下，使用空调可以使室温降低 8-12°C5、 因需降温房间内的热源过多或由于选择使用的空调的制冷量不足，这种温差范围将不会被有效保持6、 为有效的使用空调，良好的密封和其他隔热、避热措施应同时配合使用7、 冷暖型空调的加热原件推举在室温略低于舒适温度使用，以达到最佳控温效果，但由于热量有限在请与其他加热设备配合使用8、 为避开电击，在安装和维护空调时，应保证断电。9、 空调的安装和使用应遵循本手册的指示，不当的操作将对设备造成难以估量的损坏。请勿对本设备进行改装，以上行为将导致保修的失效10、机器型号和产品序列号在设备外包装和设备上均一致标明，请在初次使用时核对二、空调组成1、室外机 编号名称用户是否可以独立替换1蒸发器组空调专业人员可自行更换2风扇电机不可自行更换3电容组（含启动、风扇、运转 电 容 各 一 只 ， 继 电 器 一只）专业电工情况下自行更换4冷凝器组空调专业人员可自行更换5风扇可自行更换6压缩泵过压保护器不可自行更换7压缩泵不可自行更换2、室内机编号名称数量1风道14温控开关16测温器111加热组件113加热组件固定板114室内机外罩115出风导向口416空气过滤网218室内机主控板119过滤网压扣421模式开关122控制旋钮223室内机连接框架1三、空调安装：1、空调安装前应注意在空调安装口安装加固框架，如图 2 所示，如车顶可能出现积水应在安装口附近设立挡水板，挡水板高度不应超过密封条厚度的 3/42、同时空调室外机的安装应尽量注意保持水平，如无法满足，不应超出图 3，4 所标定的各种尺寸范围3、空调安装前应提前布置好电源线路，并对比室内机组件表检查室内机包装内组件是否齐全，并检查室内机模式开关是否处于关机（OFF）状态4、第一步，首先安装空调室外机，室外机下部出风口内缘应与安装口对齐5、第二步，在室外机底部固定连接风道6、第三步，安装室内机连接框架和四支室内机、室外机连接螺栓，螺栓连接后密封垫被压缩尺寸不大于原尺寸 1/3，不小于原...
