海尔健康柜式房间空调器培训教材

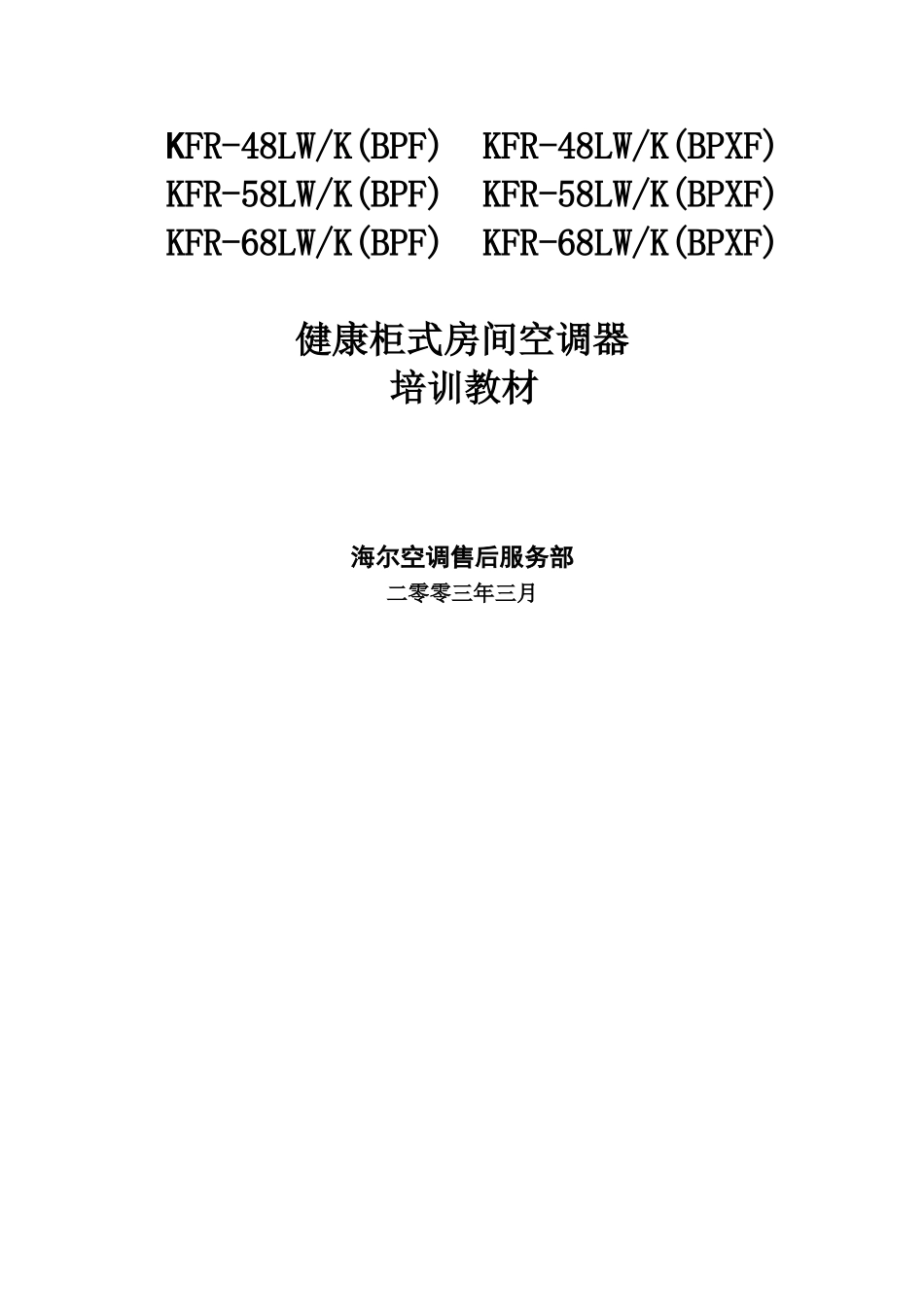

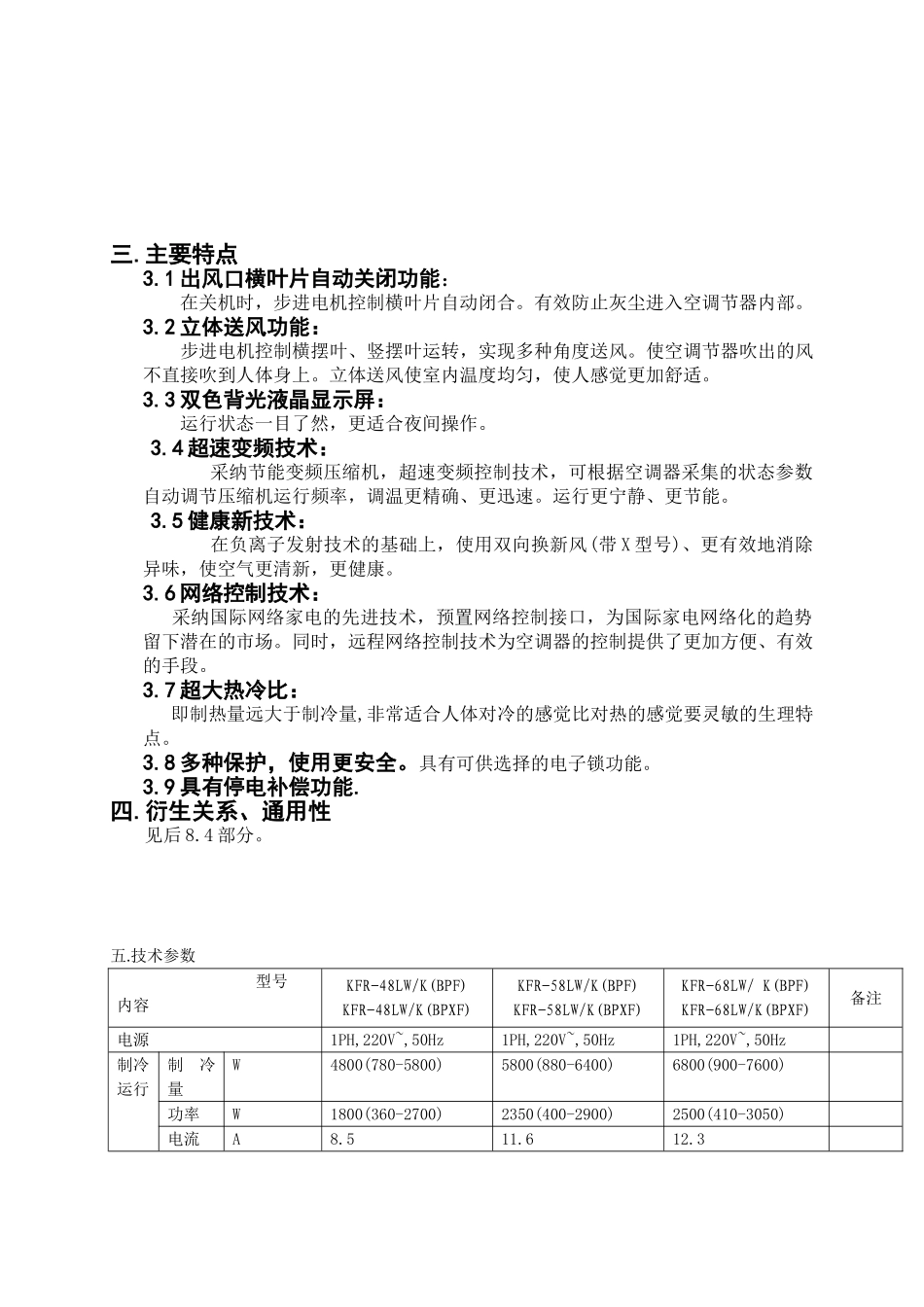

KFR-48LW/K(BPF) KFR-48LW/K(BPXF) KFR-58LW/K(BPF) KFR-58LW/K(BPXF) KFR-68LW/K(BPF) KFR-68LW/K(BPXF)健康柜式房间空调器 培训教材 海尔空调售后服务部二零零三年三月目 录一.型号商标 1.1 产品型号 1.2 行销商标二.产品外观图三.主要特点四.衍生关系及通用性五.技术参数六.电控功能介绍七.电气原理图、线路图 7.1 电气原理图 7.2 线路图八.售后服务 8.1 安装说明 8.2 常见故障代码 8.3 故障显示一览表 8.4 产品爆炸图及明细一.型号商标1. 1 产品型号 KFR-48LW/K(BPF) KFR-58LW/K(BPF) KFR-68LW/K(BPF) KFR-48LW/K(BPXF)KFR-58LW/K(BPXF) KFR-68LW/K(BPXF)1.2 行销商标 健康金元帅 氧吧金元帅二.产品外观图 三.主要特点3.1 出风口横叶片自动关闭功能： 在关机时，步进电机控制横叶片自动闭合。有效防止灰尘进入空调节器内部。3.2 立体送风功能： 步进电机控制横摆叶、竖摆叶运转，实现多种角度送风。使空调节器吹出的风不直接吹到人体身上。立体送风使室内温度均匀，使人感觉更加舒适。3.3 双色背光液晶显示屏： 运行状态一目了然，更适合夜间操作。 3.4 超速变频技术： 采纳节能变频压缩机，超速变频控制技术，可根据空调器采集的状态参数自动调节压缩机运行频率，调温更精确、更迅速。运行更宁静、更节能。 3.5 健康新技术： 在负离子发射技术的基础上，使用双向换新风(带 X 型号)、更有效地消除异味，使空气更清新，更健康。3.6 网络控制技术： 采纳国际网络家电的先进技术，预置网络控制接口，为国际家电网络化的趋势留下潜在的市场。同时，远程网络控制技术为空调器的控制提供了更加方便、有效的手段。3.7 超大热冷比： 即制热量远大于制冷量,非常适合人体对冷的感觉比对热的感觉要灵敏的生理特点。 3.8 多种保护，使用更安全。具有可供选择的电子锁功能。 3.9 具有停电补偿功能.四.衍生关系、通用性 见后 8.4 部分。五.技术参数 型号内容 KFR-48LW/K(BPF) KFR-48LW/K(BPXF)KFR-58LW/K(BPF) KFR-58LW/K(BPXF)KFR-68LW/ K(BPF) KFR-68LW/K(BPXF)备注电源1PH,220V~,50Hz1PH,220V~,50Hz1PH,220V~,50Hz制冷运行制冷量W4800(780-5800)5800(880-6400)6800(900-7600)功率W1800(360-2700)2350(400-2900)2500(410-3050)电流A8.511.612.3除湿量m3/h2.45X10-32.65X10-33.0X10-3制热运行制热量W6800(680-7800)7250(780-8400)8600(800-9400)功率W2550(320-2900)2750(355-3260)2900(3...
