消防水池计算LB侧计算书

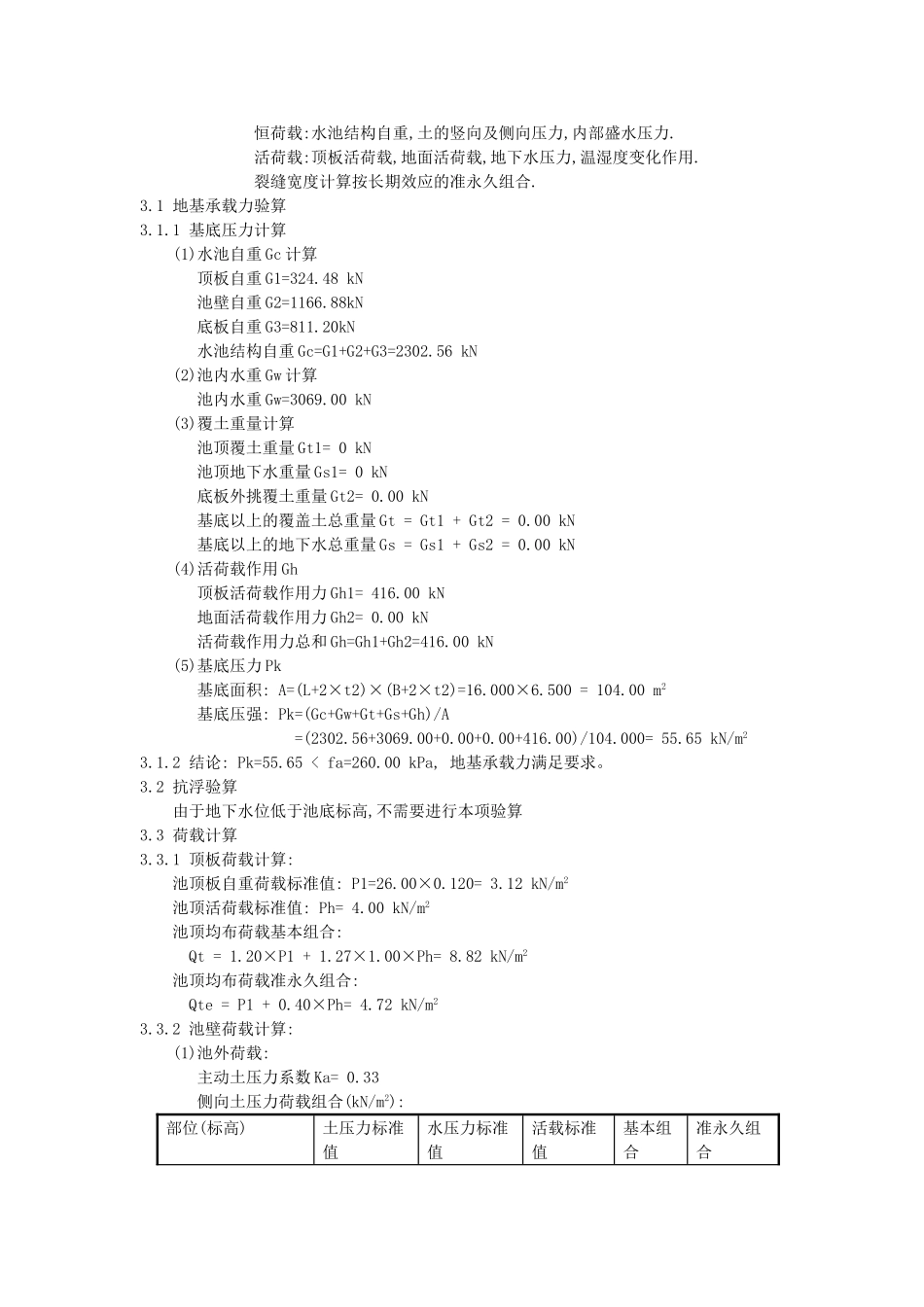

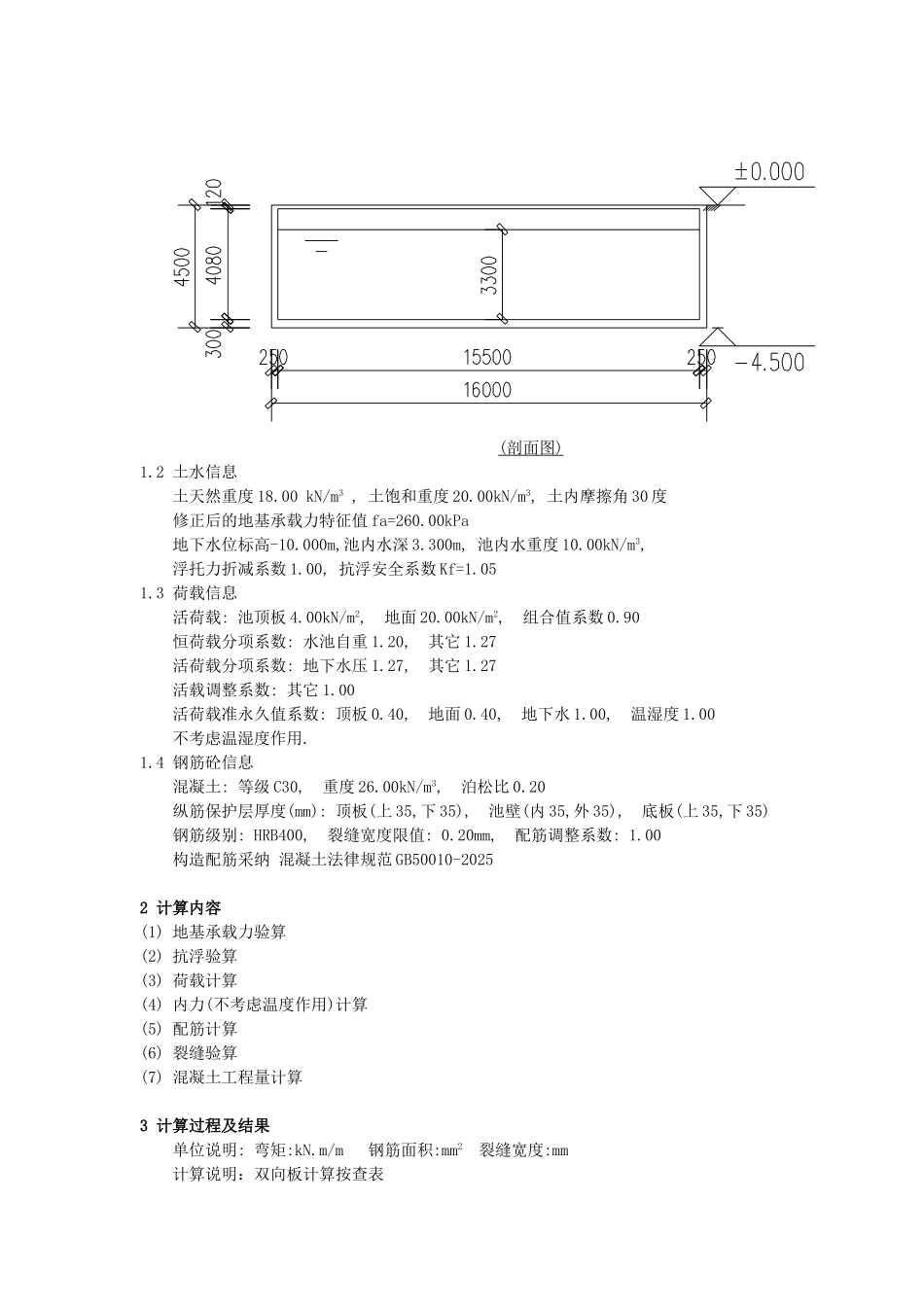

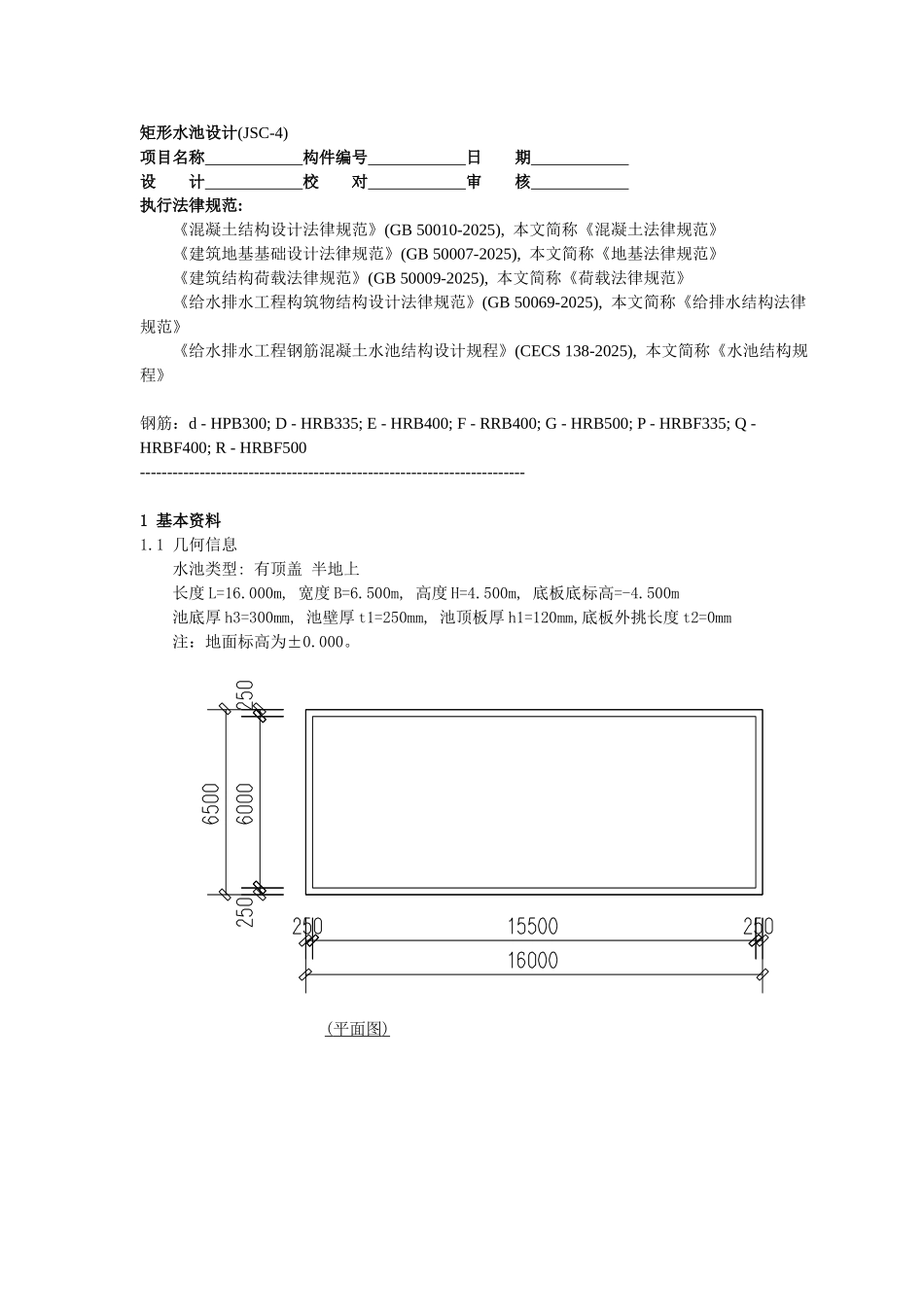

矩形水池设计(JSC-4)项目名称 构件编号 日 期 设 计 校 对 审 核 执行法律规范: 《混凝土结构设计法律规范》(GB 50010-2025), 本文简称《混凝土法律规范》 《建筑地基基础设计法律规范》(GB 50007-2025), 本文简称《地基法律规范》 《建筑结构荷载法律规范》(GB 50009-2025), 本文简称《荷载法律规范》 《给水排水工程构筑物结构设计法律规范》(GB 50069-2025), 本文简称《给排水结构法律规范》 《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2025), 本文简称《水池结构规程》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 基本资料1.1 几何信息 水池类型: 有顶盖 半地上 长度 L=16.000m, 宽度 B=6.500m, 高度 H=4.500m, 底板底标高=-4.500m 池底厚 h3=300mm, 池壁厚 t1=250mm, 池顶板厚 h1=120mm,底板外挑长度 t2=0mm注：地面标高为±0.000。 ( 平面图 ) ( 剖面图 ) 1.2 土水信息 土天然重度 18.00 kN/m3 , 土饱和重度 20.00kN/m3, 土内摩擦角 30 度 修正后的地基承载力特征值 fa=260.00kPa 地下水位标高-10.000m,池内水深 3.300m, 池内水重度 10.00kN/m3, 浮托力折减系数 1.00, 抗浮安全系数 Kf=1.051.3 荷载信息 活荷载: 池顶板 4.00kN/m2, 地面 20.00kN/m2, 组合值系数 0.90 恒荷载分项系数: 水池自重 1.20, 其它 1.27 活荷载分项系数: 地下水压 1.27, 其它 1.27 活载调整系数: 其它 1.00 活荷载准永久值系数: 顶板 0.40, 地面 0.40, 地下水 1.00, 温湿度 1.00 不考虑温湿度作用.1.4 钢筋砼信息 混凝土: 等级 C30, 重度 26.00kN/m3, 泊松比 0.20 纵筋保护层厚度(mm): 顶板(上 35,下 35), 池壁(内 35,外 35), 底板(上 35,下 35) 钢筋级别: HRB400, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.00 构造配筋采纳 混凝土法律规范 GB50010-20252 计算内容(1) 地基承载力验算(2) 抗浮验算(3) 荷载计算(4) 内力(不考虑温度作用)计算(5) 配筋计算(6) 裂缝验算(7) 混凝土工程量计算3 计算过程及结果 单位说明: 弯矩:kN.m/m 钢筋面积:mm2 裂缝宽度:mm 计算说明：双向板计算按查表 恒荷载:水池结构自重,土的竖向及侧向压力,内部盛...
