消防水泵接合器及室外消火栓安装工艺

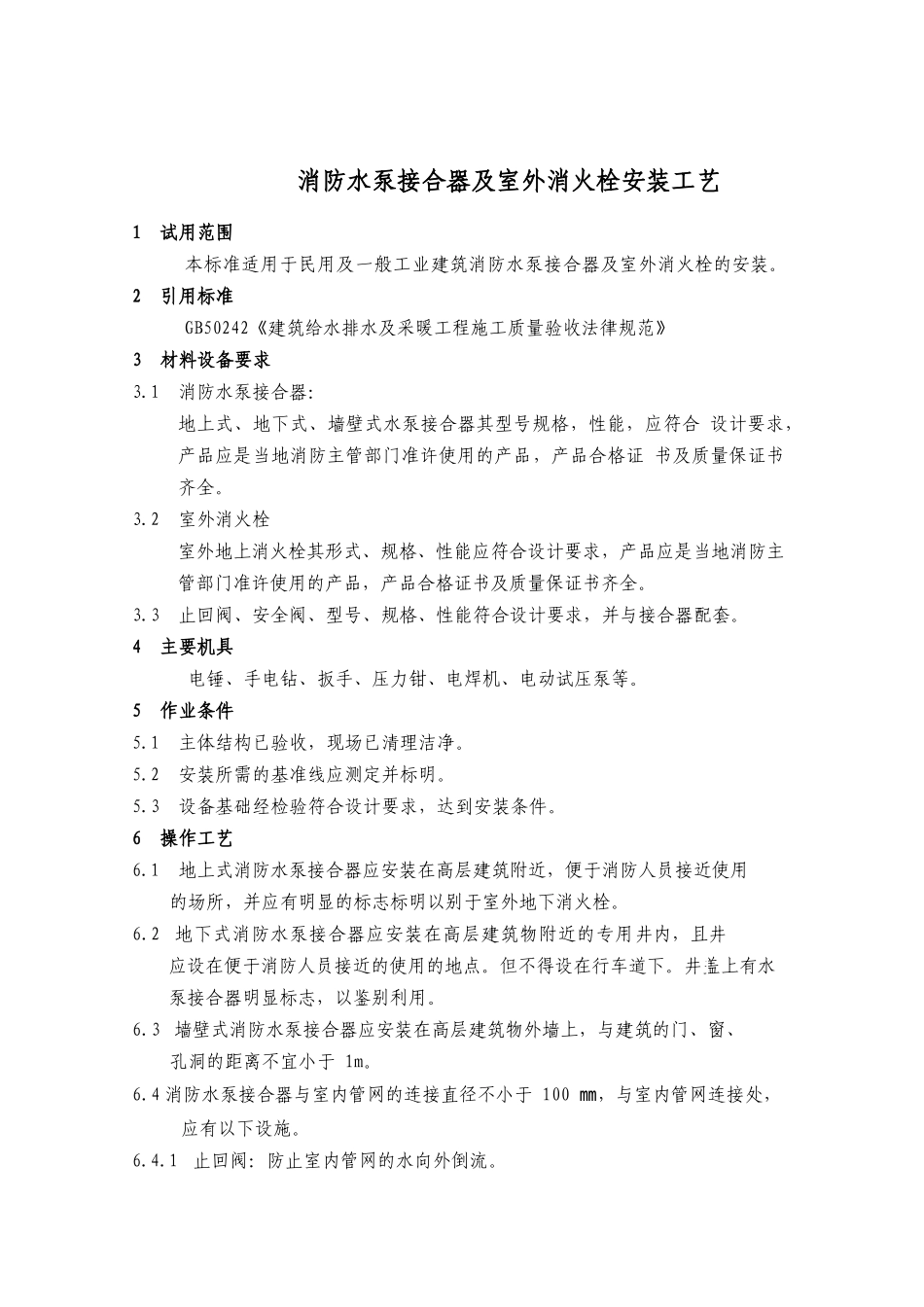

消防水泵接合器及室外消火栓安装工艺1 试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装。2 引用标准GB50242《建筑给水排水及采暖工程施工质量验收法律规范》3 材料设备要求3.1 消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格，性能，应符合 设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证 书及质量保证书齐全。3.2 室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。3.3 止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。4 主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等。5 作业条件5.1 主体结构已验收，现场已清理洁净。5.2 安装所需的基准线应测定并标明。5.3 设备基础经检验符合设计要求，达到安装条件。6 操作工艺6.1 地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所，并应有明显的标志标明以别于室外地下消火栓。6.2 地下式消防水泵接合器应安装在高层建筑物附近的专用井内，且井应设在便于消防人员接近的使用的地点。但不得设在行车道下。井盖上有水泵接合器明显标志，以鉴别利用。6.3 墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于 1m。6.4 消防水泵接合器与室内管网的连接直径不小于 100 ㎜，与室内管网连接处，应有以下设施。6.4.1止回阀：防止室内管网的水向外倒流。6.4.2阀门：用于开启水泵接合器，阀门应设在方便操作的地方。6.4.3安全阀：安装在止回阀与室内管网之间，防止消防车送水压力过高，破坏室内消防栓系统，安全阀的定压应高于室内最不利点消火栓要求的压力。6.5 室外消火栓安装6.5.1室外消火栓井内，由主干管上接出的立管连同消火栓高于1 米时，应设角钢固定卡子一道，将消火栓立管固定在井壁上。6.5.2 室外地上式消火栓安装时，消火栓顶距地面高为 0.64m， 立管应垂直、稳固、控制阀门井距消火栓不应超过 2.5m，消火栓弯 管底部应设支墩或支座。6.5.3 室外地下式消火栓应安装在消火栓井内，消火栓井一般用 MU7.5 红砖、M7.5 水泥砂浆砌筑。消火栓井内径不应小于 1 米。井 内应设爬梯以方便阀门的维修。6.5.4 消火栓与主管连接的三通或弯头下部位应带底座，坻座时 应设混凝土支墩，支墩与三通，弯头底部用 M7.5 水泥砂浆抹成八字 托座。6.5.5...
