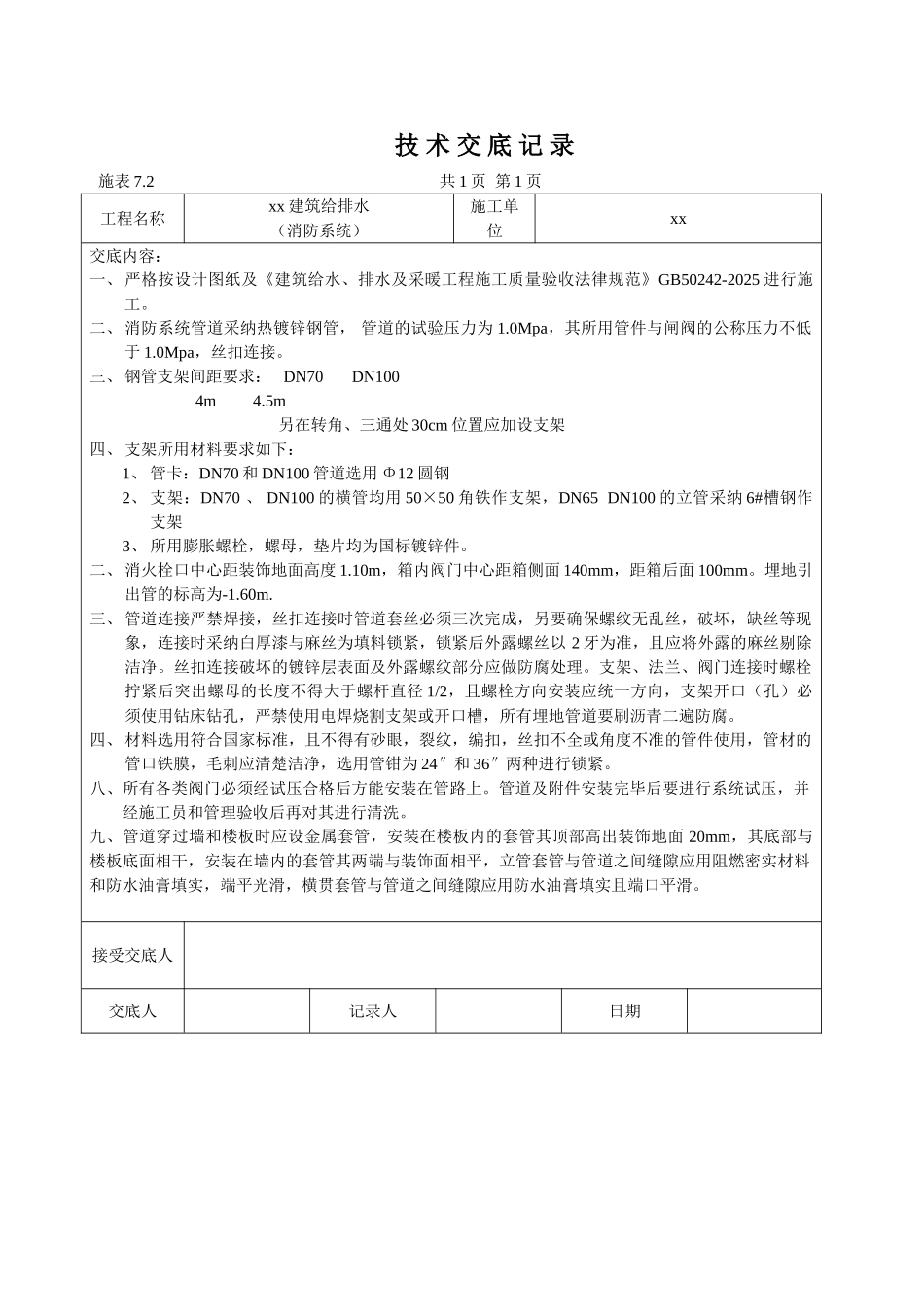

技 术 交 底 记 录施表 7.2 共 1 页 第 1 页工程名称xx 建筑给排水（消防系统）施工单位xx交底内容：一、严格按设计图纸及《建筑给水、排水及采暖工程施工质量验收法律规范》GB50242-2025 进行施工。二、消防系统管道采纳热镀锌钢管， 管道的试验压力为 1.0Mpa，其所用管件与闸阀的公称压力不低于 1.0Mpa，丝扣连接。三、钢管支架间距要求： DN70 DN100 4m 4.5m 另在转角、三通处 30cm 位置应加设支架四、支架所用材料要求如下：1、 管卡：DN70 和 DN100 管道选用 Φ12 圆钢2、 支架：DN70 、 DN100 的横管均用 50×50 角铁作支架，DN65 DN100 的立管采纳 6#槽钢作支架3、 所用膨胀螺栓，螺母，垫片均为国标镀锌件。二、消火栓口中心距装饰地面高度 1.10m，箱内阀门中心距箱侧面 140mm，距箱后面 100mm。埋地引出管的标高为-1.60m.三、管道连接严禁焊接，丝扣连接时管道套丝必须三次完成，另要确保螺纹无乱丝，破坏，缺丝等现象，连接时采纳白厚漆与麻丝为填料锁紧，锁紧后外露螺丝以 2 牙为准，且应将外露的麻丝剔除洁净。丝扣连接破坏的镀锌层表面及外露螺纹部分应做防腐处理。支架、法兰、阀门连接时螺栓拧紧后突出螺母的长度不得大于螺杆直径 1/2，且螺栓方向安装应统一方向，支架开口（孔）必须使用钻床钻孔，严禁使用电焊烧割支架或开口槽，所有埋地管道要刷沥青二遍防腐。四、材料选用符合国家标准，且不得有砂眼，裂纹，编扣，丝扣不全或角度不准的管件使用，管材的管口铁膜，毛刺应清楚洁净，选用管钳为 24″和 36″两种进行锁紧。八、所有各类阀门必须经试压合格后方能安装在管路上。管道及附件安装完毕后要进行系统试压，并经施工员和管理验收后再对其进行清洗。九、管道穿过墙和楼板时应设金属套管，安装在楼板内的套管其顶部高出装饰地面 20mm，其底部与楼板底面相干，安装在墙内的套管其两端与装饰面相平，立管套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端平光滑，横贯套管与管道之间缝隙应用防水油膏填实且端口平滑。接受交底人交底人记录人日期
