消防系统控制装置)

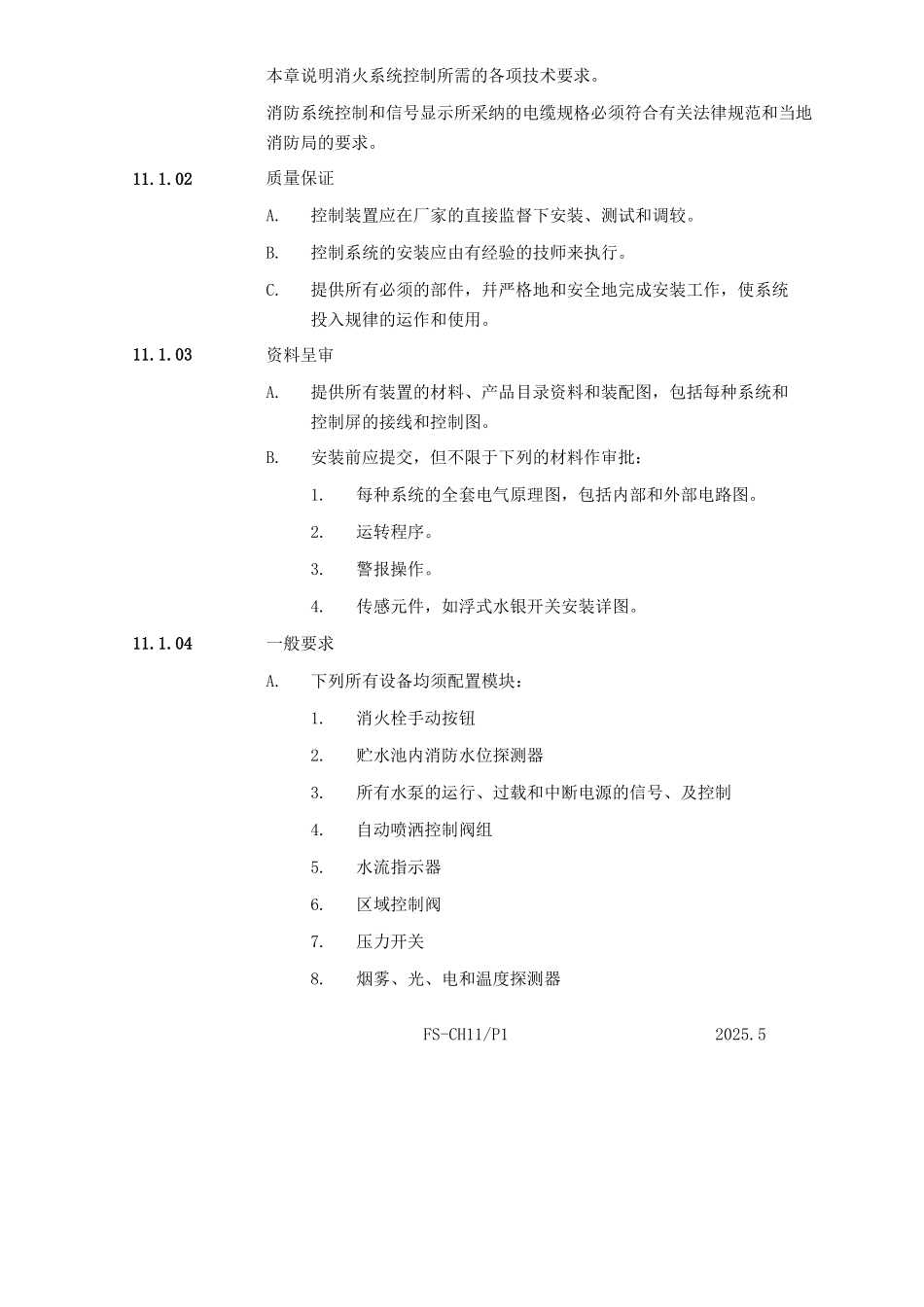

机电系统技术规格说明书消防系统第十一章消防系统控制装置第一节总则11.1.01说明XX•金融中心项目总承包工程询价文件11.1.0211.1.0311.1.04本章说明消火系统控制所需的各项技术要求。消防系统控制和信号显示所采纳的电缆规格必须符合有关法律规范和当地消防局的要求。质量保证A.控制装置应在厂家的直接监督下安装、测试和调较。B.控制系统的安装应由有经验的技师来执行。C.提供所有必须的部件，幷严格地和安全地完成安装工作，使系统投入规律的运作和使用。资料呈审A.提供所有装置的材料、产品目录资料和装配图，包括每种系统和控制屏的接线和控制图。B.安装前应提交，但不限于下列的材料作审批：1.每种系统的全套电气原理图，包括内部和外部电路图。2.运转程序。3.警报操作。4.传感元件，如浮式水银开关安装详图。一般要求A.下列所有设备均须配置模块：1.消火栓手动按钮2.贮水池内消防水位探测器3.所有水泵的运行、过载和中断电源的信号、及控制4.自动喷洒控制阀组5.水流指示器6.区域控制阀7.压力开关8.烟雾、光、电和温度探测器FS-CH11/P12025.5机电系统技术规格说明书消防系统9.防火卷帘关闭信号、及控制XX•金融中心项目总承包工程询价文件第二节11.2.0111.大空间智能型主动喷水灭火系统信号12. 气体灭火系统信号13.关闭非紧急用电信号14.警铃控制15.升降机回降及电扶梯制停信号16.空调系统的火灾断路信号17.排烟系统信号18.楼梯及前室加压系统信号19.启动疏散指示灯信号20.切换火灾事故广播系统信号21． 防火卷帘冷却水系统信号B.每个模块内设置的地址编码可作为监视和控制每一个设备的状态。C.对于有备用泵的泵组，提供自动替换设施。D.所有水泵控制线路应提供超前／滞后选择和自动替换设施、一台水泵完成一个运作周期后，在下一周期，另一台水泵自动切换成工作泵。系统控制说明消火栓系统A.当消火栓的手动报警按钮被启动及发出信号时，消防总控制屏接收到信号幷确认后，立即启动警铃。B.当消防水泵按钮被启动，立即启动消火栓水泵，启动信号应同时输至消防总控制屏。而消防水泵一经启动后，只能手动停止。C.为维持系统压力，稳压泵应周而复始地自动工作，当系统的压力下降到设计工作压力-0.05MPa 时，压力开关应启动稳压泵，当回复系统压力时，稳压水泵应自动关闭。当系统的压力下降到设计工作压力-0.10MPa 时，压力开关应启动消防主泵。D.同时在消防分区显示屏/总控制屏及彩色图形显示器上会显示出所有设备被启动的状态及信号位置。E....
