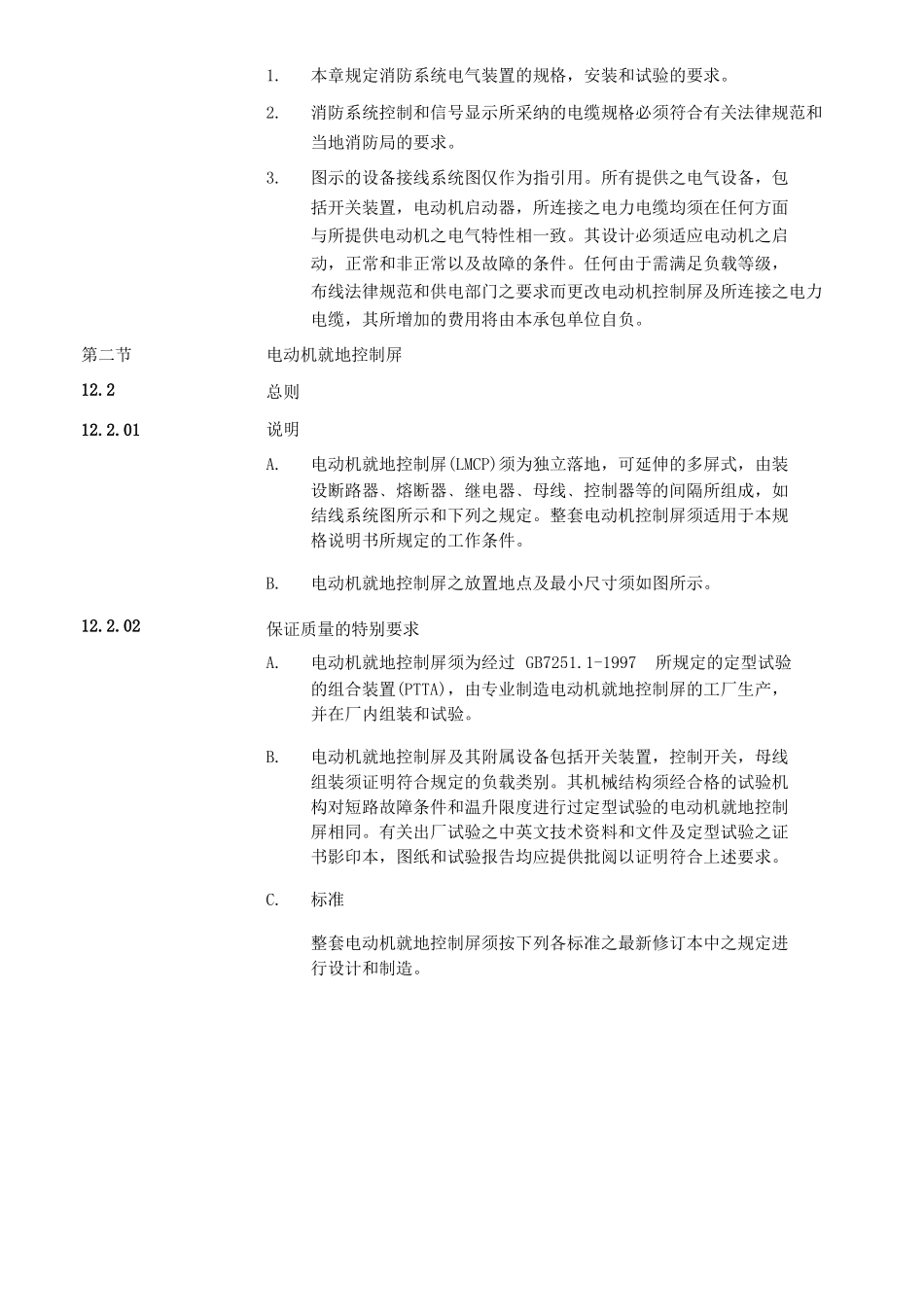

机电系统技术规格说明书消防系统第十二章消防系统电气装置第一节总则12.1.01说明XX•金融中心项目总承包工程询价文件第二节12.2 12.2.0112.2.021.本章规定消防系统电气装置的规格，安装和试验的要求。2.消防系统控制和信号显示所采纳的电缆规格必须符合有关法律规范和当地消防局的要求。3.图示的设备接线系统图仅作为指引用。所有提供之电气设备，包括开关装置，电动机启动器，所连接之电力电缆均须在任何方面与所提供电动机之电气特性相一致。其设计必须适应电动机之启动，正常和非正常以及故障的条件。任何由于需满足负载等级，布线法律规范和供电部门之要求而更改电动机控制屏及所连接之电力电缆，其所增加的费用将由本承包单位自负。电动机就地控制屏总则说明A.电动机就地控制屏(LMCP)须为独立落地，可延伸的多屏式，由装设断路器﹑熔断器﹑继电器﹑母线﹑控制器等的间隔所组成，如结线系统图所示和下列之规定。整套电动机控制屏须适用于本规格说明书所规定的工作条件。B.电动机就地控制屏之放置地点及最小尺寸须如图所示。保证质量的特别要求A.电动机就地控制屏须为经过 GB7251.1-1997所规定的定型试验的组合装置(PTTA)，由专业制造电动机就地控制屏的工厂生产，并在厂内组装和试验。B.电动机就地控制屏及其附属设备包括开关装置，控制开关，母线组装须证明符合规定的负载类别。其机械结构须经合格的试验机构对短路故障条件和温升限度进行过定型试验的电动机就地控制屏相同。有关出厂试验之中英文技术资料和文件及定型试验之证书影印本，图纸和试验报告均应提供批阅以证明符合上述要求。C.标准整套电动机就地控制屏须按下列各标准之最新修订本中之规定进行设计和制造。FS-CH12/P12025.5机电系统技术规格说明书消防系统GB1353-92—熔断器XX•金融中心项目总承包工程询价文件IEC51IEC255IEC85IEC521IEC255IEC623IEC364GB1208-1991IEC185GB7251-87—电气指示仪表—电气保护继电器—绝缘材料之分类—电表—电气继电器—可充电开启式镍镉蓄电池—屋宇电气装置规例—电流互感器—定型试验和部份经定型试验的组12.2.03IEC439 合装置文件报送在工程进行的适当阶段需报批下列文件:A.设备和部件的详情和制造厂商的数据，包括每一种建议使用的断路器和熔断器，每个额定电流值之时间—电流曲线。B.电动机就地控制屏结构详图，以表示母线布置及平面布置等。C.表明电动机就地控制屏内外接线以及电缆终端和端子号的电气控制线路图。D.各可调校跳闸装置之整...
