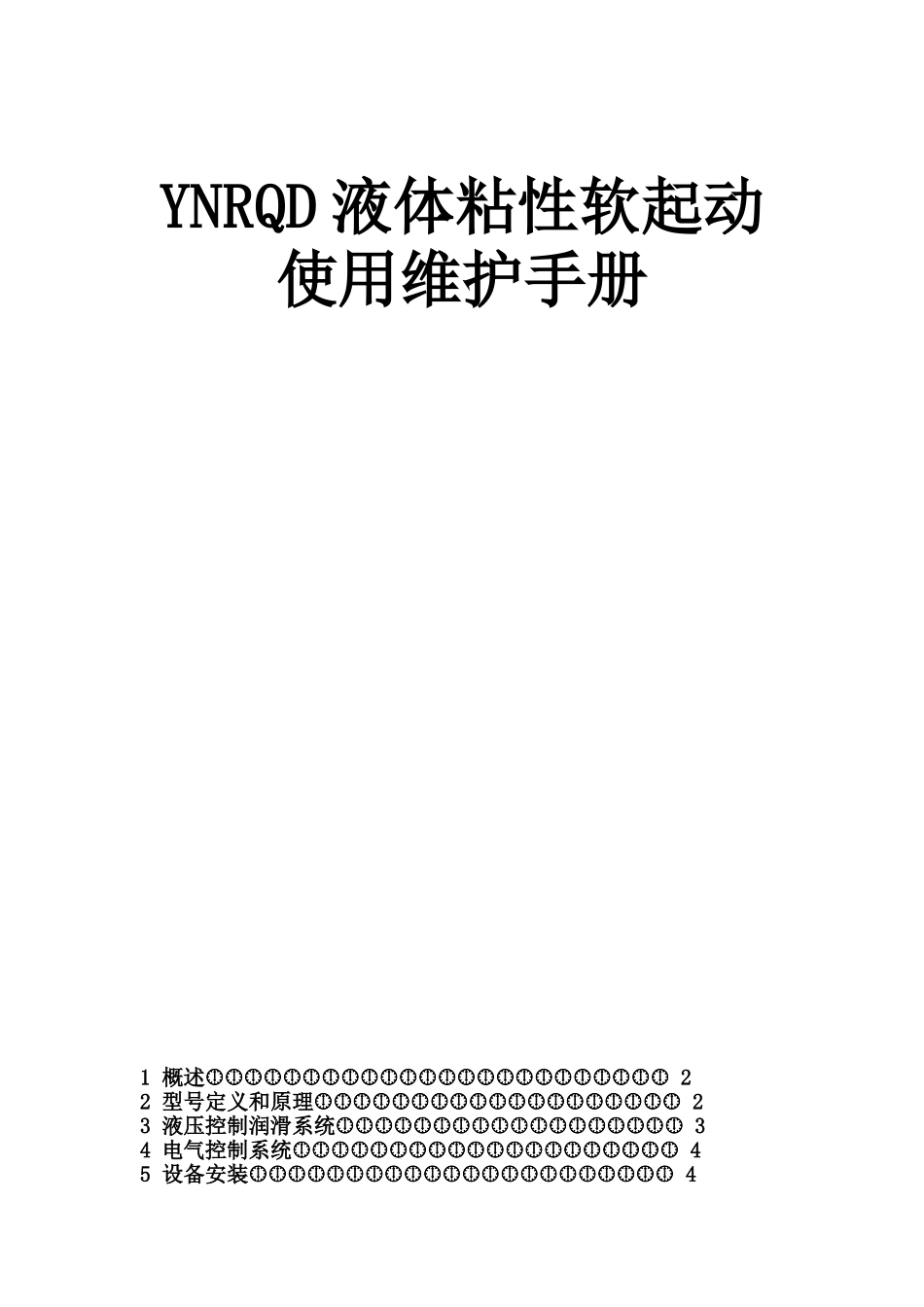

液体粘性软起动使用维护手册2

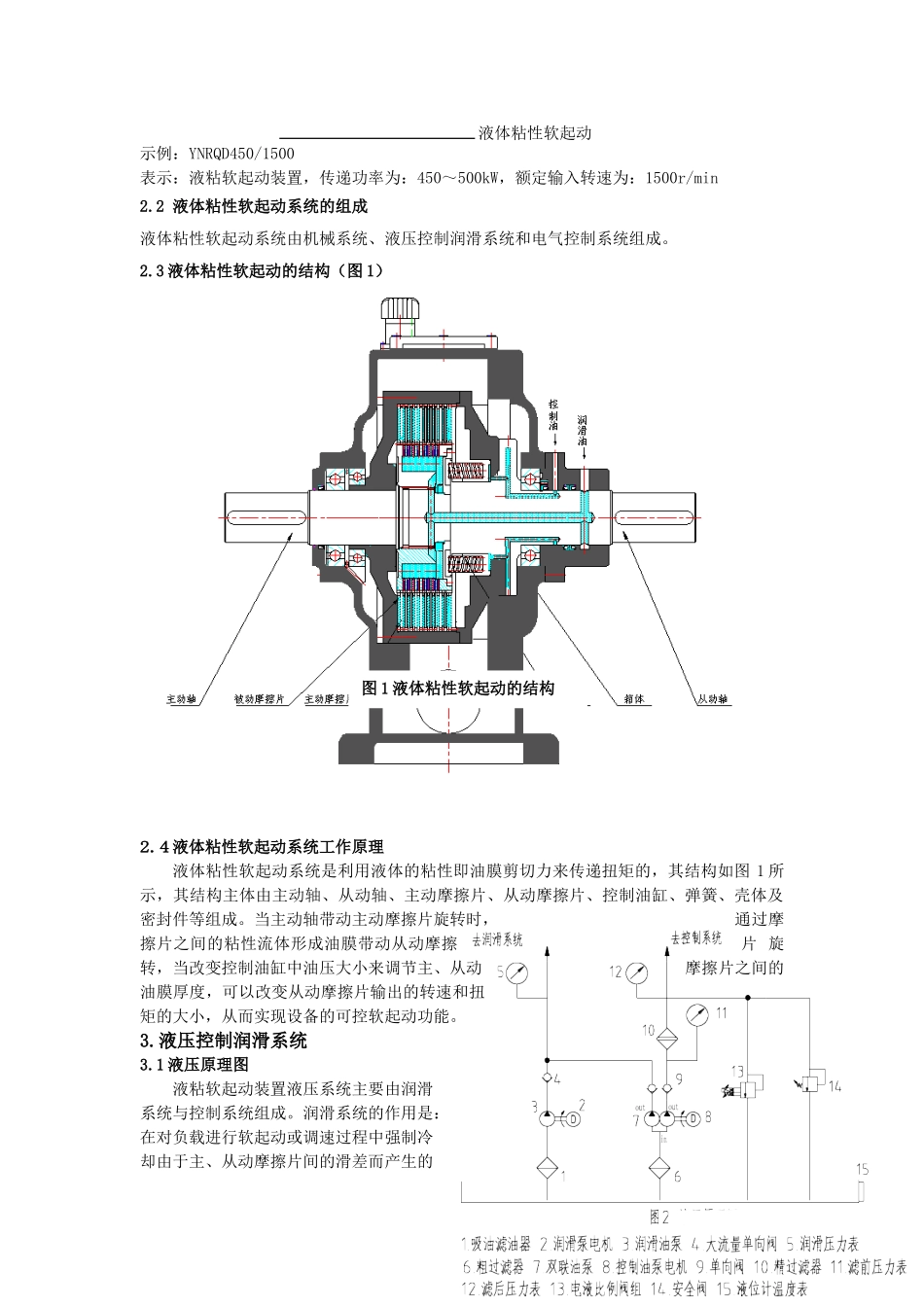

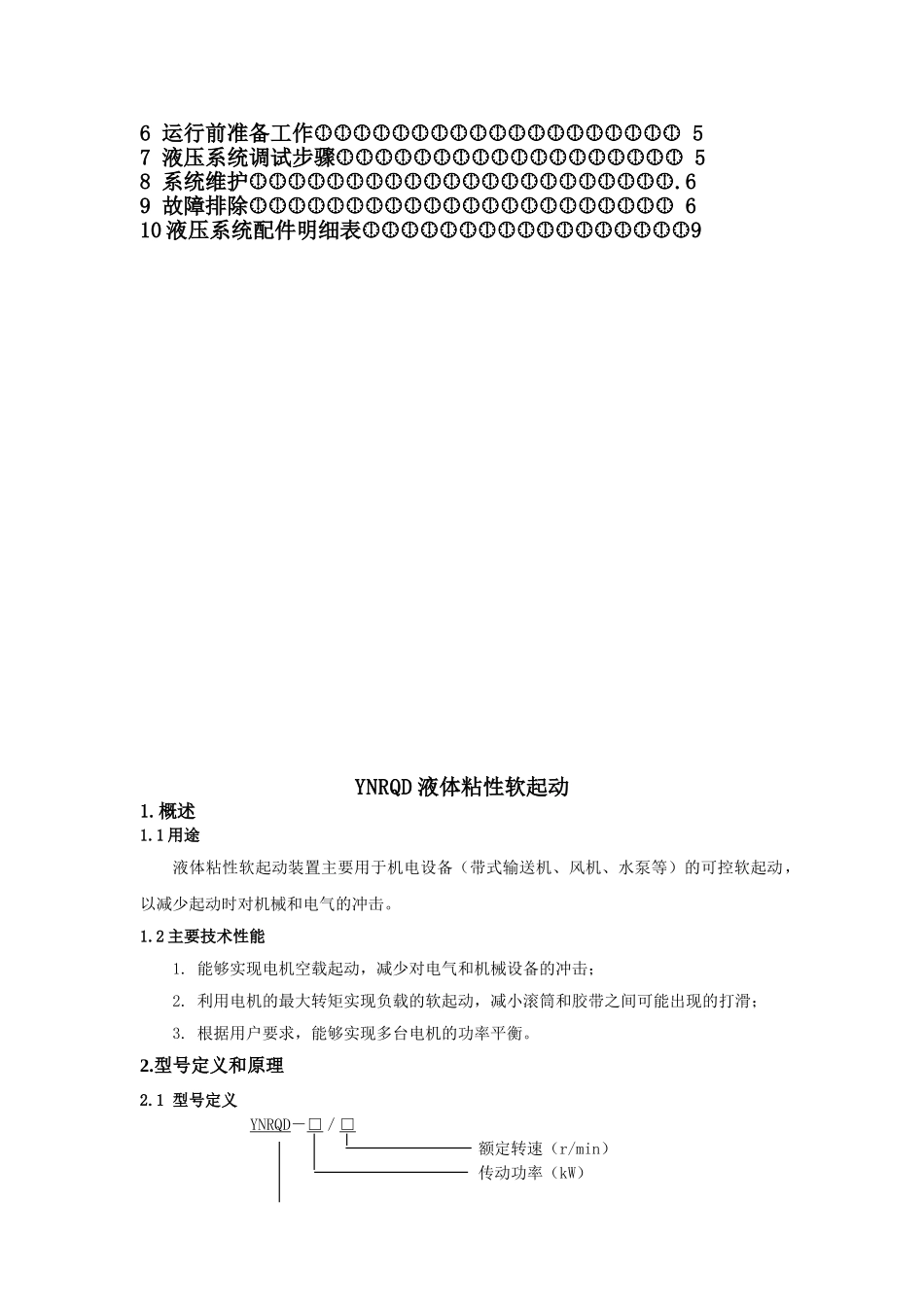

YNRQD 液体粘性软起动使用维护手册1 概述 2 2 型号定义和原理 2 3 液压控制润滑系统 34 电气控制系统 45 设备安装 46 运行前准备工作 57 液压系统调试步骤 58 系统维护.69 故障排除 610 液压系统配件明细表9YNRQD 液体粘性软起动1.概述1.1 用途液体粘性软起动装置主要用于机电设备（带式输送机、风机、水泵等）的可控软起动，以减少起动时对机械和电气的冲击。1.2 主要技术性能1. 能够实现电机空载起动，减少对电气和机械设备的冲击；2. 利用电机的最大转矩实现负载的软起动，减小滚筒和胶带之间可能出现的打滑；3. 根据用户要求，能够实现多台电机的功率平衡。2.型号定义和原理2.1 型号定义YNRQD－□／□ 额定转速（r/min） 传动功率（kW） 液体粘性软起动示例：YNRQD450/1500表示：液粘软起动装置，传递功率为：450～500kW，额定输入转速为：1500r/min2.2 液体粘性软起动系统的组成液体粘性软起动系统由机械系统、液压控制润滑系统和电气控制系统组成。2.3 液体粘性软起动的结构（图 1）2.4 液体粘性软起动系统工作原理液体粘性软起动系统是利用液体的粘性即油膜剪切力来传递扭矩的，其结构如图 1 所示，其结构主体由主动轴、从动轴、主动摩擦片、从动摩擦片、控制油缸、弹簧、壳体及密封件等组成。当主动轴带动主动摩擦片旋转时，通过摩擦片之间的粘性流体形成油膜带动从动摩擦片 旋转，当改变控制油缸中油压大小来调节主、从动摩擦片之间的油膜厚度，可以改变从动摩擦片输出的转速和扭矩的大小，从而实现设备的可控软起动功能。3.液压控制润滑系统3.1 液压原理图液粘软起动装置液压系统主要由润滑系统与控制系统组成。润滑系统的作用是：在对负载进行软起动或调速过程中强制冷却由于主、从动摩擦片间的滑差而产生的图 1 液体粘性软起动的结构热量；液压控制系统是根据电气控制统的指令，通过电液比例调压阀调整机械本体结构中控制油缸的油压，实现摩擦片之间间隙的调...
