淮南1000kV变电站顶管施工技术措施

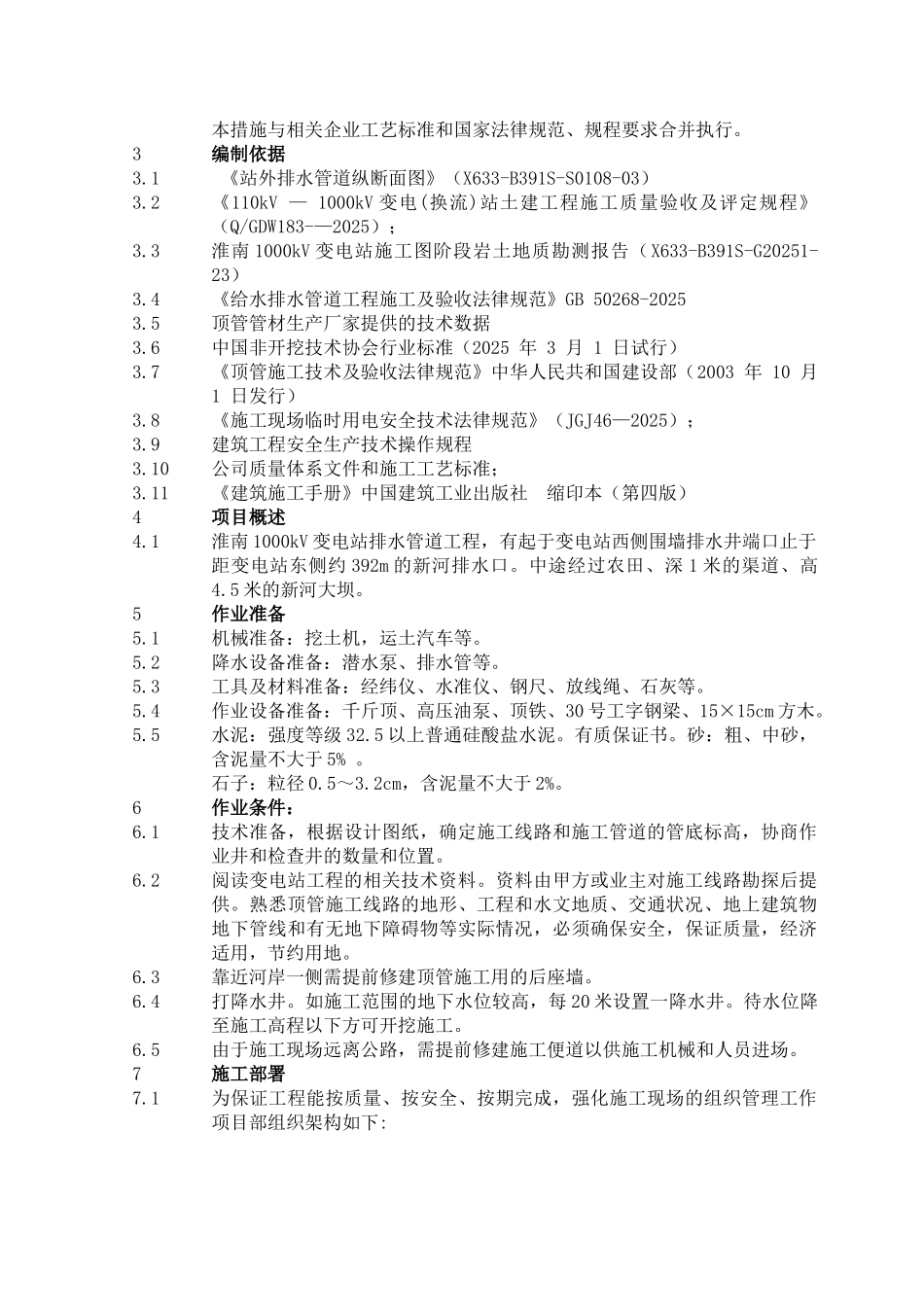

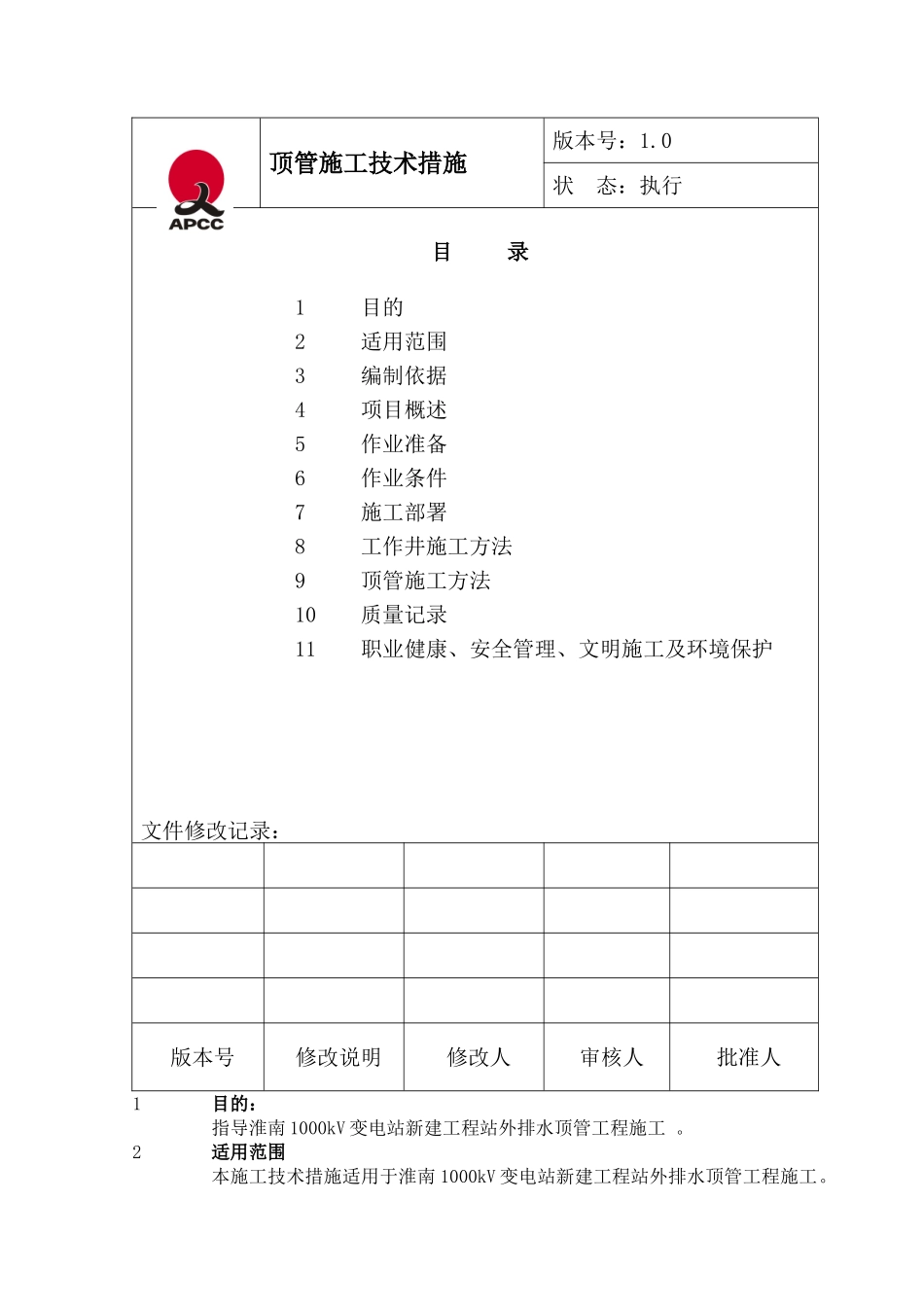

顶管施工技术措施编号：BD-HN-2025-021版本号：1.0状 态：执行顶管施工技术措施批 准： 日 期：审 核： 日 期：编 制： 日 期：编号：BD-HN-2025-021顶管施工技术措施版本号：1.0状 态：执行目 录1目的2适用范围3编制依据4项目概述5作业准备6作业条件7施工部署8工作井施工方法9顶管施工方法10质量记录11职业健康、安全管理、文明施工及环境保护文件修改记录：版本号修改说明修改人审核人批准人1目的：指导淮南 1000kV 变电站新建工程站外排水顶管工程施工 。2适用范围本施工技术措施适用于淮南 1000kV 变电站新建工程站外排水顶管工程施工。本措施与相关企业工艺标准和国家法律规范、规程要求合并执行。3编制依据3.1 《站外排水管道纵断面图》（X633-B391S-S0108-03）3.2《110kV — 1000kV 变电(换流)站土建工程施工质量验收及评定规程》（Q/GDW183-—2025）；3.3淮南 1000kV 变电站施工图阶段岩土地质勘测报告（X633-B391S-G20251-23）3.4《给水排水管道工程施工及验收法律规范》GB 50268-20253.5顶管管材生产厂家提供的技术数据3.6中国非开挖技术协会行业标准（2025 年 3 月 1 日试行）3.7《顶管施工技术及验收法律规范》中华人民共和国建设部（2003 年 10 月 1 日发行） 3.8《施工现场临时用电安全技术法律规范》（JGJ46—2025）；3.9建筑工程安全生产技术操作规程3.10公司质量体系文件和施工工艺标准；3.11《建筑施工手册》中国建筑工业出版社 缩印本（第四版）4项目概述4.1淮南 1000kV 变电站排水管道工程，有起于变电站西侧围墙排水井端口止于距变电站东侧约 392m 的新河排水口。中途经过农田、深 1 米的渠道、高4.5 米的新河大坝。5作业准备5.1机械准备：挖土机，运土汽车等。5.2降水设备准备：潜水泵、排水管等。5.3工具及材料准备：经纬仪、水准仪、钢尺、放线绳、石灰等。5.4作业设备准备：千斤顶、高压油泵、顶铁、30 号工字钢梁、15×15cm 方木。5.5水泥：强度等级 32.5 以上普通硅酸盐水泥。有质保证书。砂：粗、中砂，含泥量不大于 5% 。石子：粒径 0.5～3.2cm，含泥量不大于 2%。6作业条件：6.1技术准备，根据设计图纸，确定施工线路和施工管道的管底标高，协商作业井和检查井的数量和位置。6.2阅读变电站工程的相关技术资料。资料由甲方或业主对施工线路勘探后提供。熟悉顶管施工线路的地形、工程和水文地质、交通状况、地上建筑物地下管线和有无地下障碍物等实际情况，必须确...
