深圳某会展中心金属屋面系统的设计与施工

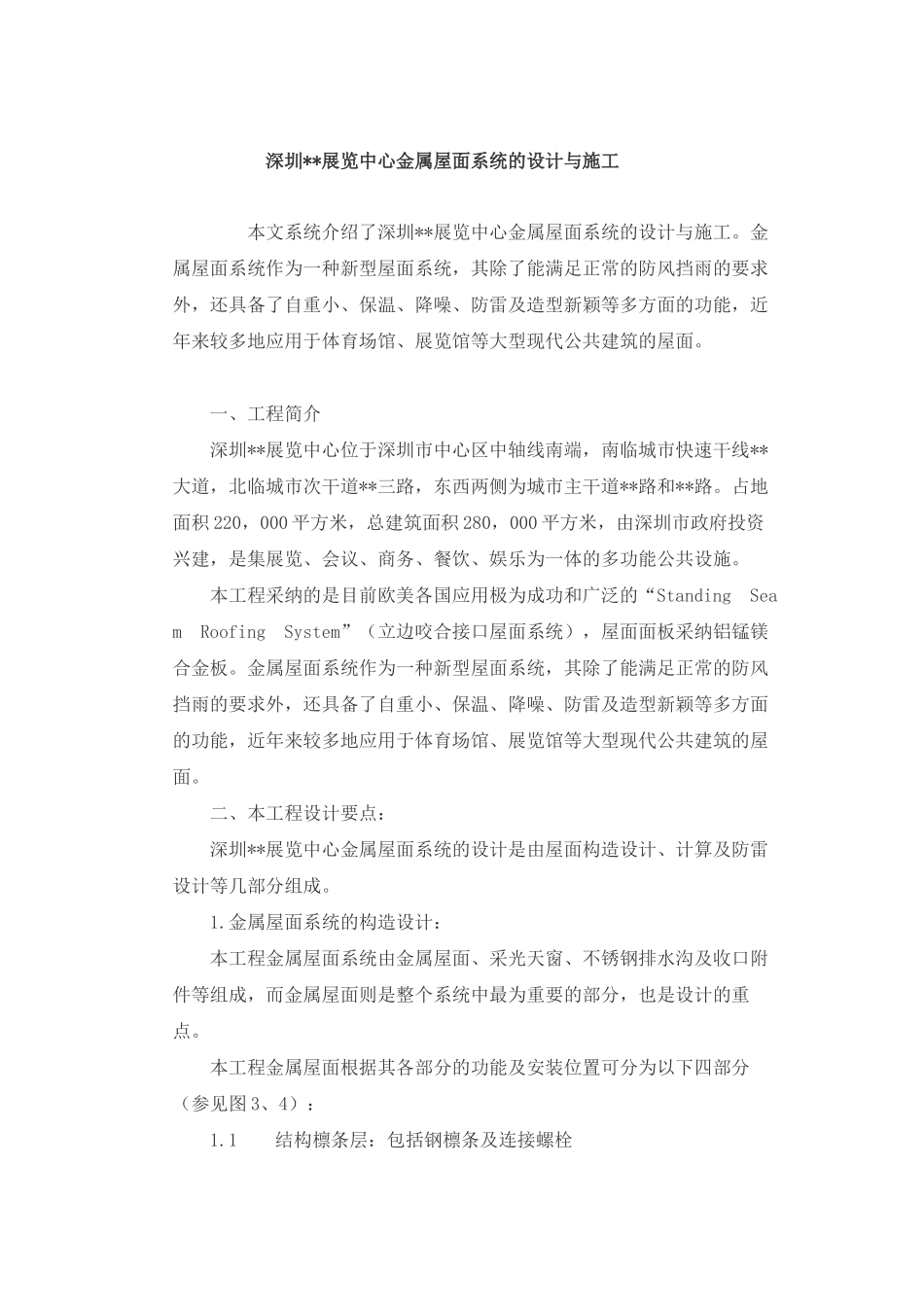

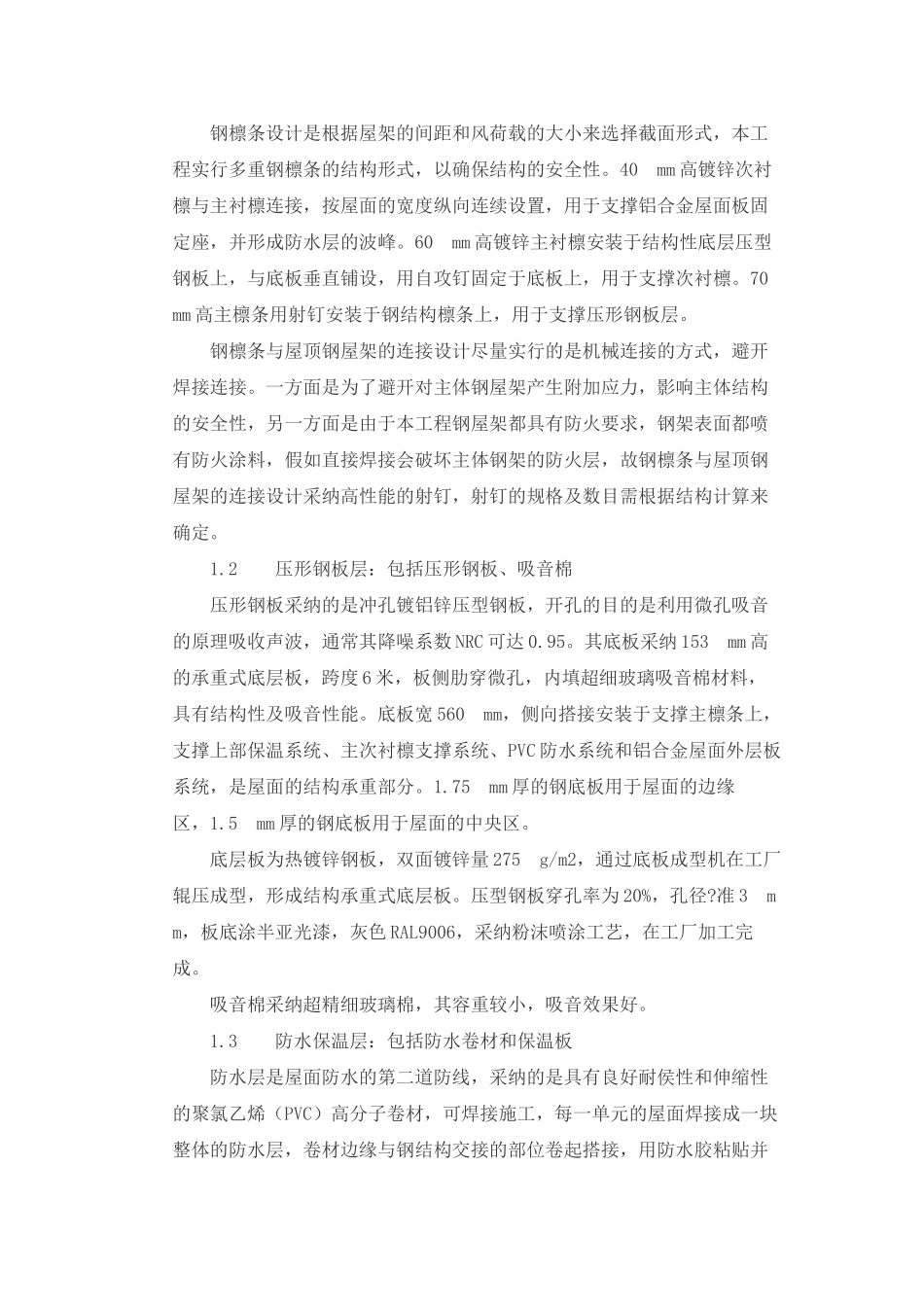

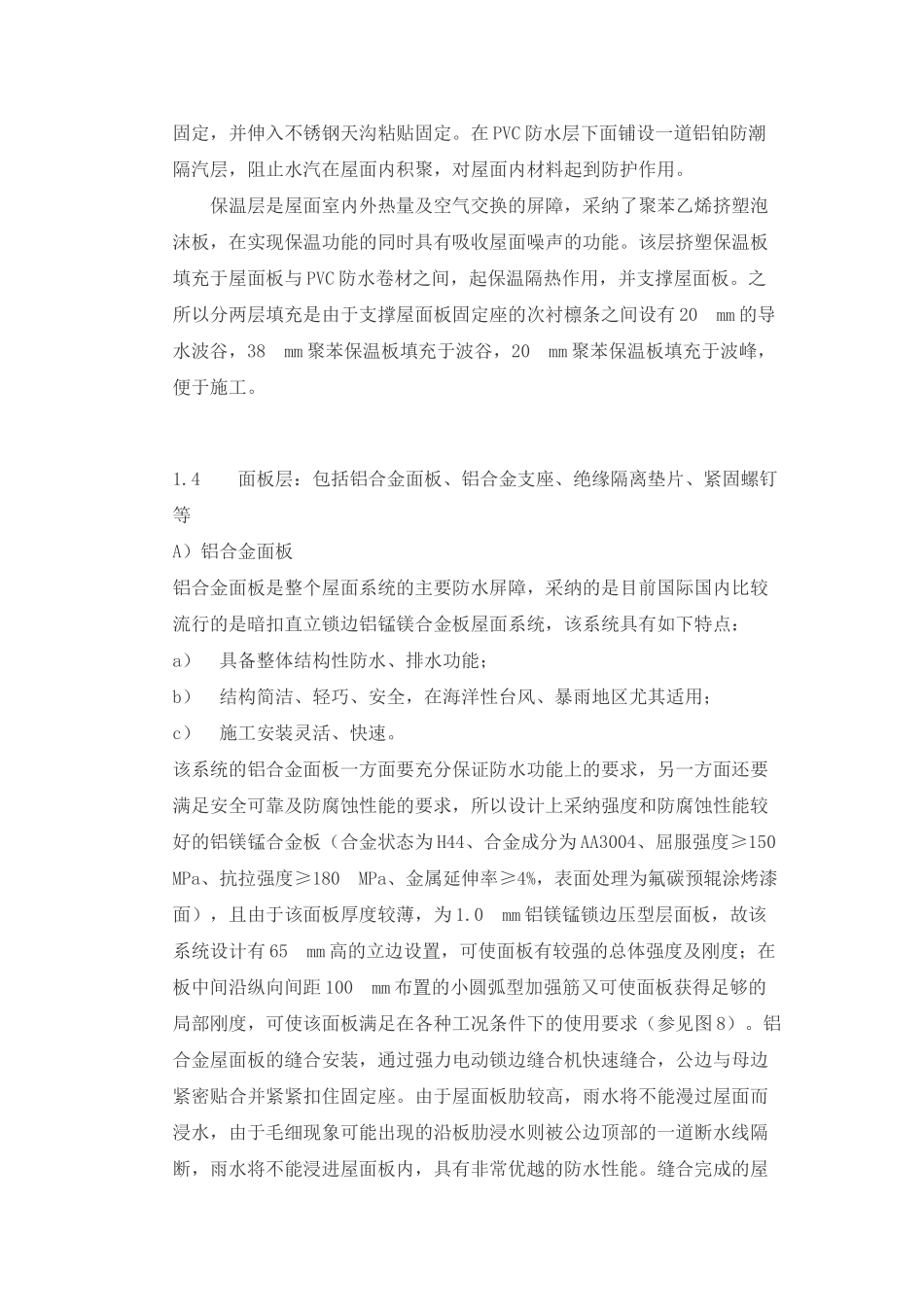

深圳**展览中心金属屋面系统的设计与施工 本文系统介绍了深圳**展览中心金属屋面系统的设计与施工。金属屋面系统作为一种新型屋面系统，其除了能满足正常的防风挡雨的要求外，还具备了自重小、保温、降噪、防雷及造型新颖等多方面的功能，近年来较多地应用于体育场馆、展览馆等大型现代公共建筑的屋面。 一、工程简介 深圳**展览中心位于深圳市中心区中轴线南端，南临城市快速干线**大道，北临城市次干道**三路，东西两侧为城市主干道**路和**路。占地面积 220，000 平方米，总建筑面积 280，000 平方米，由深圳市政府投资兴建，是集展览、会议、商务、餐饮、娱乐为一体的多功能公共设施。 本工程采纳的是目前欧美各国应用极为成功和广泛的“Standing Seam Roofing System”（立边咬合接口屋面系统），屋面面板采纳铝锰镁合金板。金属屋面系统作为一种新型屋面系统，其除了能满足正常的防风挡雨的要求外，还具备了自重小、保温、降噪、防雷及造型新颖等多方面的功能，近年来较多地应用于体育场馆、展览馆等大型现代公共建筑的屋面。 二、本工程设计要点： 深圳**展览中心金属屋面系统的设计是由屋面构造设计、计算及防雷设计等几部分组成。 1.金属屋面系统的构造设计： 本工程金属屋面系统由金属屋面、采光天窗、不锈钢排水沟及收口附件等组成，而金属屋面则是整个系统中最为重要的部分，也是设计的重点。 本工程金属屋面根据其各部分的功能及安装位置可分为以下四部分（参见图 3、4）： 1.1 结构檩条层：包括钢檩条及连接螺栓 钢檩条设计是根据屋架的间距和风荷载的大小来选择截面形式，本工程实行多重钢檩条的结构形式，以确保结构的安全性。40 mm 高镀锌次衬檩与主衬檩连接，按屋面的宽度纵向连续设置，用于支撑铝合金屋面板固定座，并形成防水层的波峰。60 mm 高镀锌主衬檩安装于结构性底层压型钢板上，与底板垂直铺设，用自攻钉固定于底板上，用于支撑次衬檩。70 mm 高主檩条用射钉安装于钢结构檩条上，用于支撑压形钢板层。 钢檩条与屋顶钢屋架的连接设计尽量实行的是机械连接的方式，避开焊接连接。一方面是为了避开对主体钢屋架产生附加应力，影响主体结构的安全性，另一方面是由于本工程钢屋架都具有防火要求，钢架表面都喷有防火涂料，假如直接焊接会破坏主体钢架的防火层，故钢檩条与屋顶钢屋架的连接设计采纳高性能的射钉，射钉的规格及数目需根据结构计算来确定。 1.2 压形钢板层：包括压形钢板、吸音棉...
