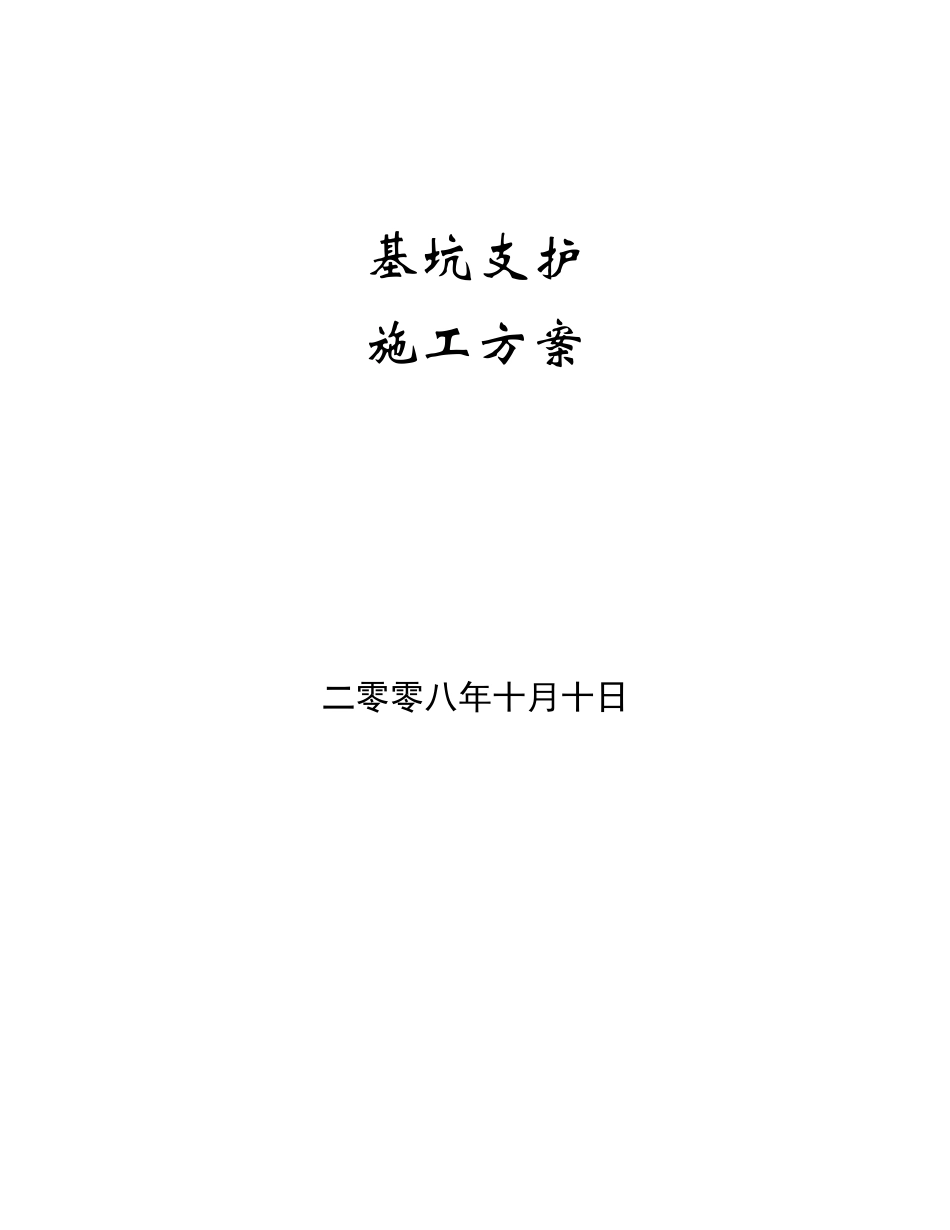

深基坑支护施工方案

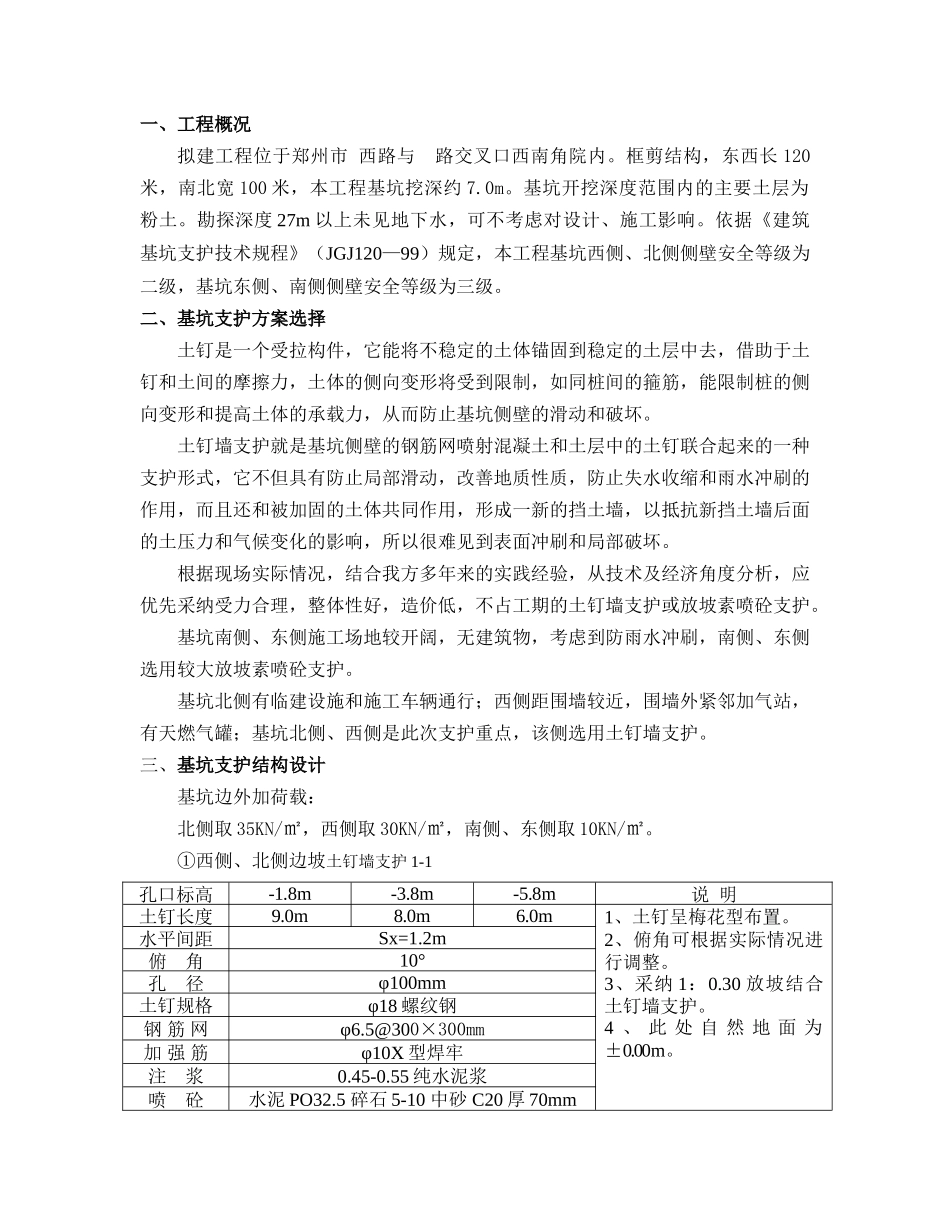

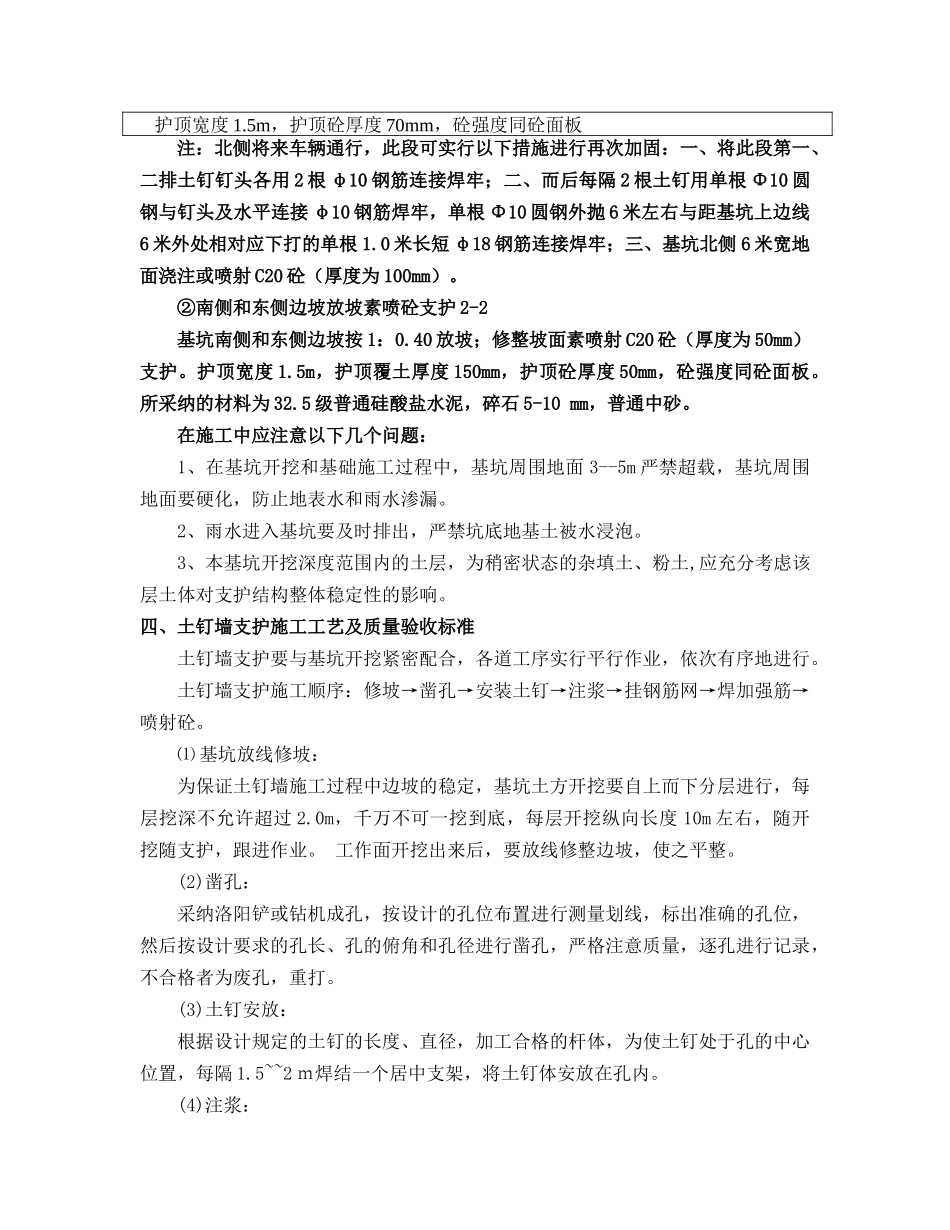

基坑支护施工方案二零零八年十月十日一、工程概况拟建工程位于郑州市 西路与 路交叉口西南角院内。框剪结构，东西长 120米，南北宽 100 米，本工程基坑挖深约 7.0m。基坑开挖深度范围内的主要土层为粉土。勘探深度 27m 以上未见地下水，可不考虑对设计、施工影响。依据《建筑基坑支护技术规程》（JGJ120—99）规定，本工程基坑西侧、北侧侧壁安全等级为二级，基坑东侧、南侧侧壁安全等级为三级。二、基坑支护方案选择土钉是一个受拉构件，它能将不稳定的土体锚固到稳定的土层中去，借助于土钉和土间的摩擦力，土体的侧向变形将受到限制，如同桩间的箍筋，能限制桩的侧向变形和提高土体的承载力，从而防止基坑侧壁的滑动和破坏。土钉墙支护就是基坑侧壁的钢筋网喷射混凝土和土层中的土钉联合起来的一种支护形式，它不但具有防止局部滑动，改善地质性质，防止失水收缩和雨水冲刷的作用，而且还和被加固的土体共同作用，形成一新的挡土墙，以抵抗新挡土墙后面的土压力和气候变化的影响，所以很难见到表面冲刷和局部破坏。根据现场实际情况，结合我方多年来的实践经验，从技术及经济角度分析，应优先采纳受力合理，整体性好，造价低，不占工期的土钉墙支护或放坡素喷砼支护。基坑南侧、东侧施工场地较开阔，无建筑物，考虑到防雨水冲刷，南侧、东侧选用较大放坡素喷砼支护。基坑北侧有临建设施和施工车辆通行；西侧距围墙较近，围墙外紧邻加气站，有天燃气罐；基坑北侧、西侧是此次支护重点，该侧选用土钉墙支护。三、基坑支护结构设计基坑边外加荷载：北侧取 35KN/㎡，西侧取 30KN/㎡，南侧、东侧取 10KN/㎡。①西侧、北侧边坡土钉墙支护 1-1孔口标高-1.8m-3.8m -5.8m 说 明土钉长度9.0m8.0m6.0m1、土钉呈梅花型布置。2、俯角可根据实际情况进行调整。3、采纳 1：0.30 放坡结合土钉墙支护。4 、 此 处 自 然 地 面 为±0.00m。水平间距Sx=1.2m俯 角10°孔 径φ100mm土钉规格φ18 螺纹钢钢 筋 网φ6.5@300×300mm加 强 筋φ10X 型焊牢注 浆0.45-0.55 纯水泥浆喷 砼水泥 PO32.5 碎石 5-10 中砂 C20 厚 70mm 护顶宽度 1.5m，护顶砼厚度 70mm，砼强度同砼面板注：北侧将来车辆通行，此段可实行以下措施进行再次加固：一、将此段第一、二排土钉钉头各用 2 根 φ10 钢筋连接焊牢；二、而后每隔 2 根土钉用单根 Φ10 圆钢与钉头及水平连接 φ10 钢筋焊牢，单根 Φ10 圆钢外抛 6 米左右与距基坑...
