深基坑钢板桩围堰施工作业指导书

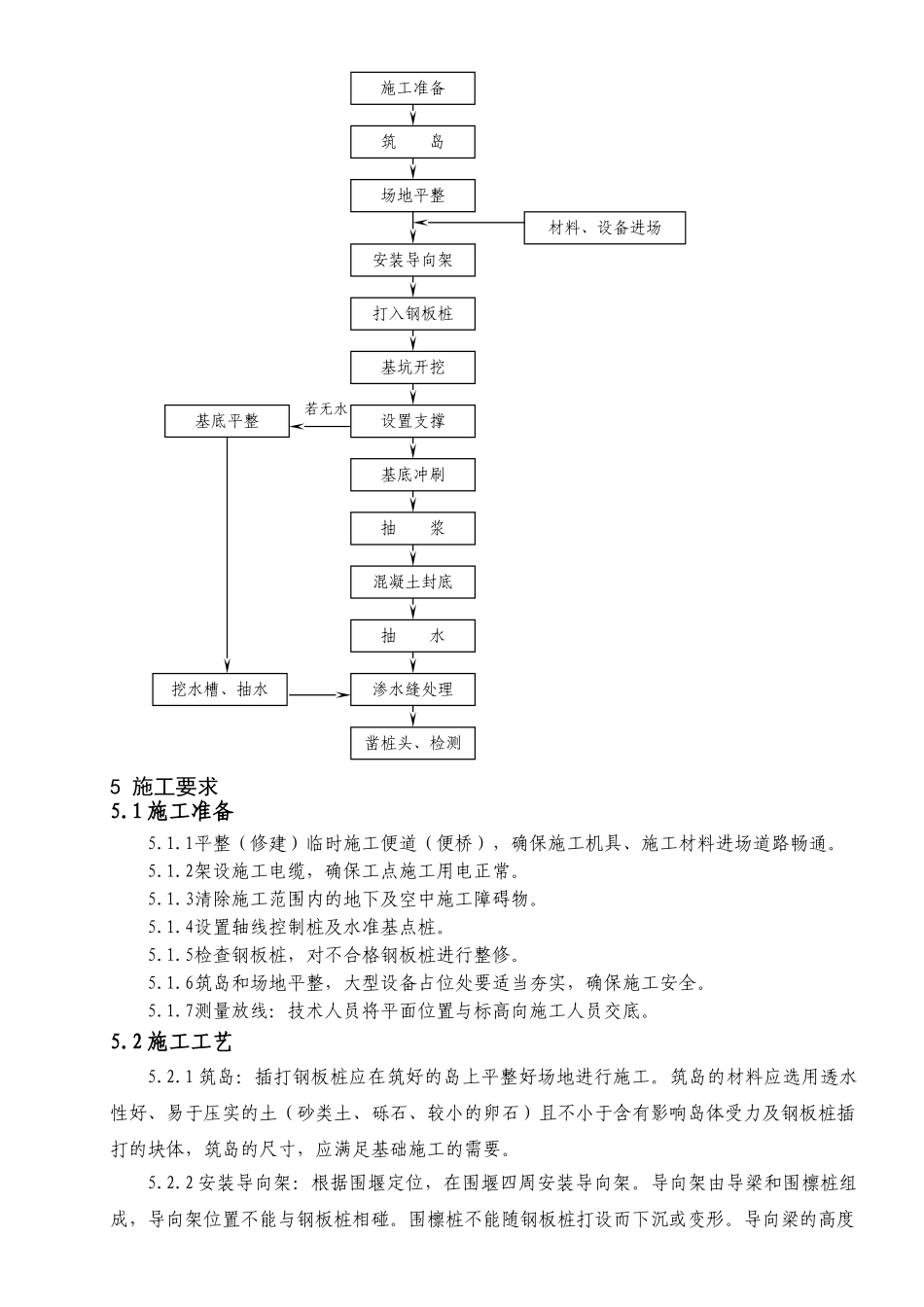

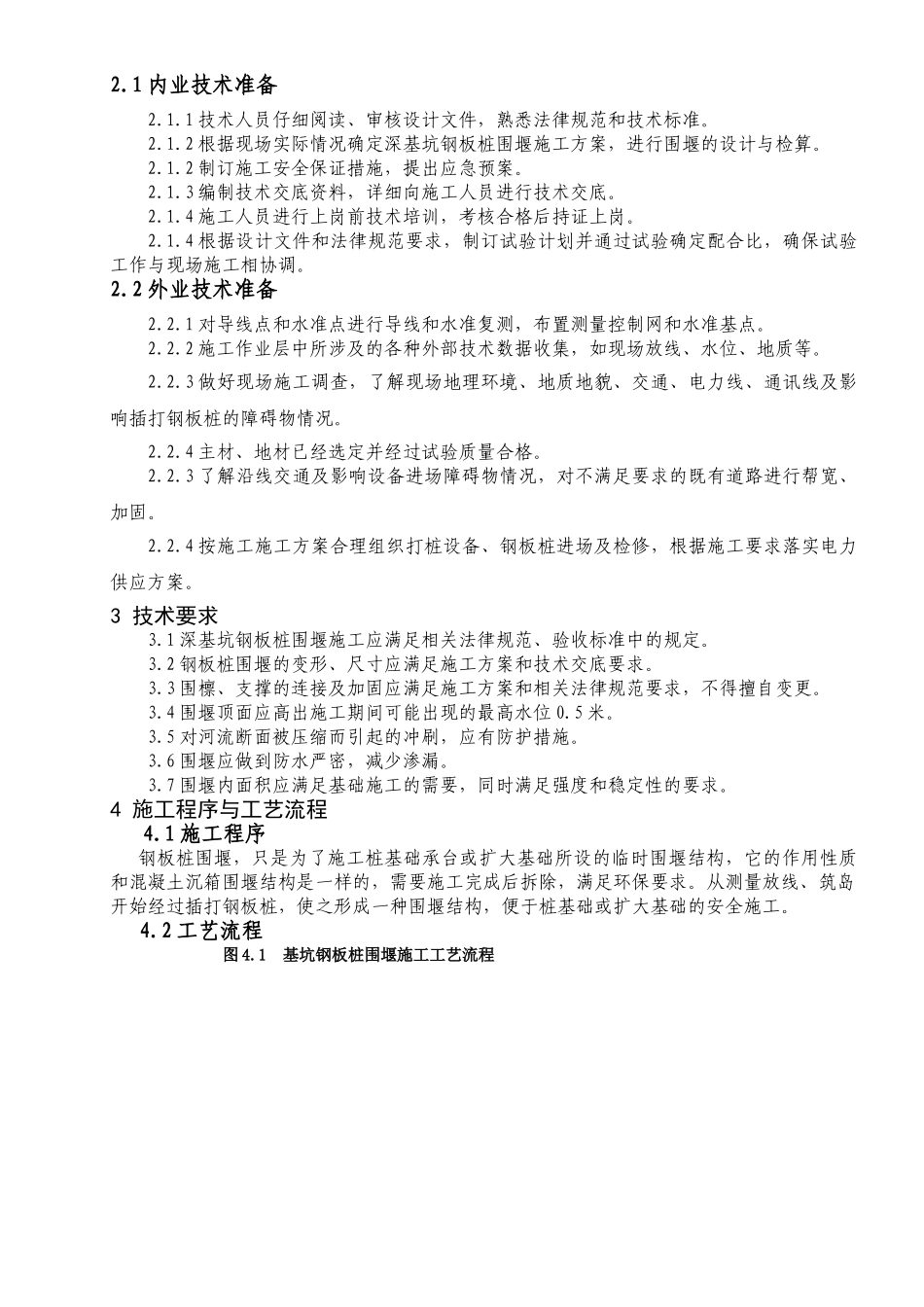

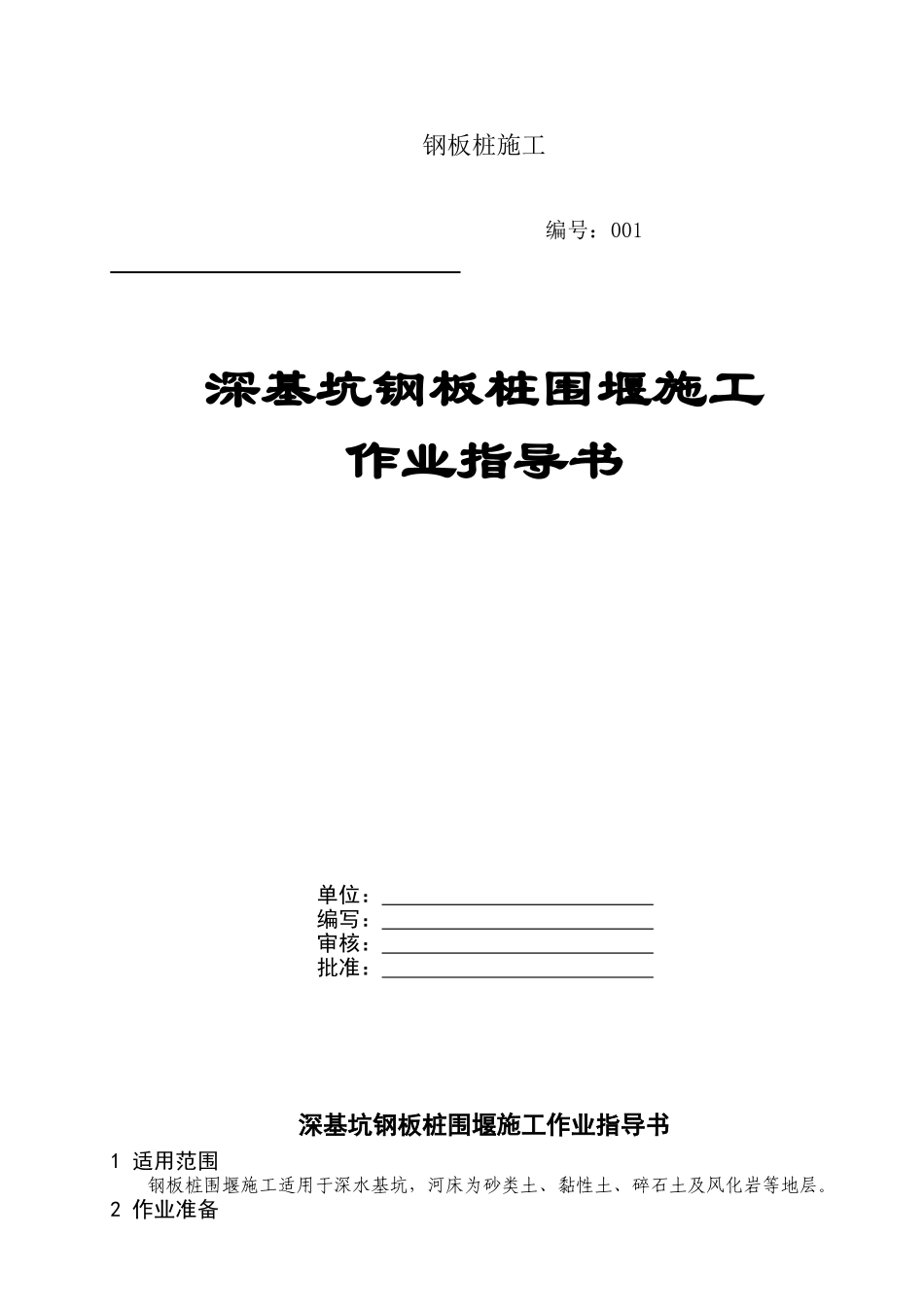

钢板桩施工 编号：001 深基坑钢板桩围堰施工作业指导书单位： 编写： 审核： 批准： 深基坑钢板桩围堰施工作业指导书1 适用范围钢板桩围堰施工适用于深水基坑，河床为砂类土、黏性土、碎石土及风化岩等地层。2 作业准备2.1 内业技术准备2.1.1 技术人员仔细阅读、审核设计文件，熟悉法律规范和技术标准。2.1.2 根据现场实际情况确定深基坑钢板桩围堰施工方案，进行围堰的设计与检算。 2.1.2 制订施工安全保证措施，提出应急预案。2.1.3 编制技术交底资料，详细向施工人员进行技术交底。2.1.4 施工人员进行上岗前技术培训，考核合格后持证上岗。2.1.4 根据设计文件和法律规范要求，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。2.2 外业技术准备2.2.1 对导线点和水准点进行导线和水准复测，布置测量控制网和水准基点。2.2.2 施工作业层中所涉及的各种外部技术数据收集，如现场放线、水位、地质等。2.2.3 做好现场施工调查，了解现场地理环境、地质地貌、交通、电力线、通讯线及影响插打钢板桩的障碍物情况。2.2.4 主材、地材已经选定并经过试验质量合格。2.2.3 了解沿线交通及影响设备进场障碍物情况，对不满足要求的既有道路进行帮宽、加固。2.2.4 按施工施工方案合理组织打桩设备、钢板桩进场及检修，根据施工要求落实电力供应方案。3 技术要求3.1 深基坑钢板桩围堰施工应满足相关法律规范、验收标准中的规定。3.2 钢板桩围堰的变形、尺寸应满足施工方案和技术交底要求。3.3 围檩、支撑的连接及加固应满足施工方案和相关法律规范要求，不得擅自变更。3.4 围堰顶面应高出施工期间可能出现的最高水位 0.5 米。3.5 对河流断面被压缩而引起的冲刷，应有防护措施。3.6 围堰应做到防水严密，减少渗漏。3.7 围堰内面积应满足基础施工的需要，同时满足强度和稳定性的要求。4 施工程序与工艺流程4.1 施工程序钢板桩围堰，只是为了施工桩基础承台或扩大基础所设的临时围堰结构，它的作用性质和混凝土沉箱围堰结构是一样的，需要施工完成后拆除，满足环保要求。从测量放线、筑岛开始经过插打钢板桩，使之形成一种围堰结构，便于桩基础或扩大基础的安全施工。 4.2 工艺流程图 4.1 基坑钢板桩围堰施工工艺流程5 施工要求5.1 施工准备5.1.1平整（修建）临时施工便道（便桥），确保施工机具、施工材料进场道路畅通。5.1.2架设施工电缆，确保工点施工用电正常。5.1.3清除施工范围内的地下及空中施工...
