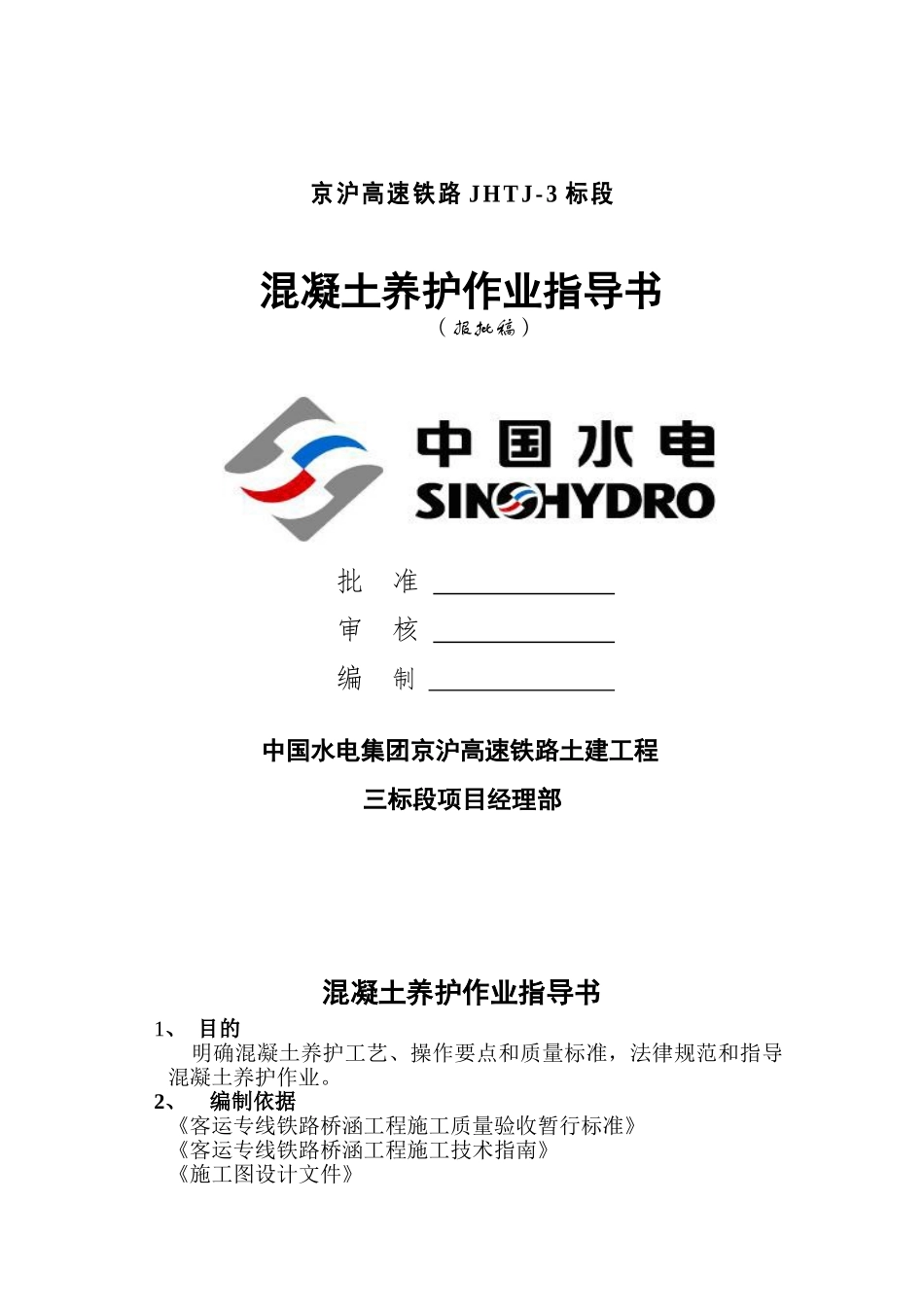

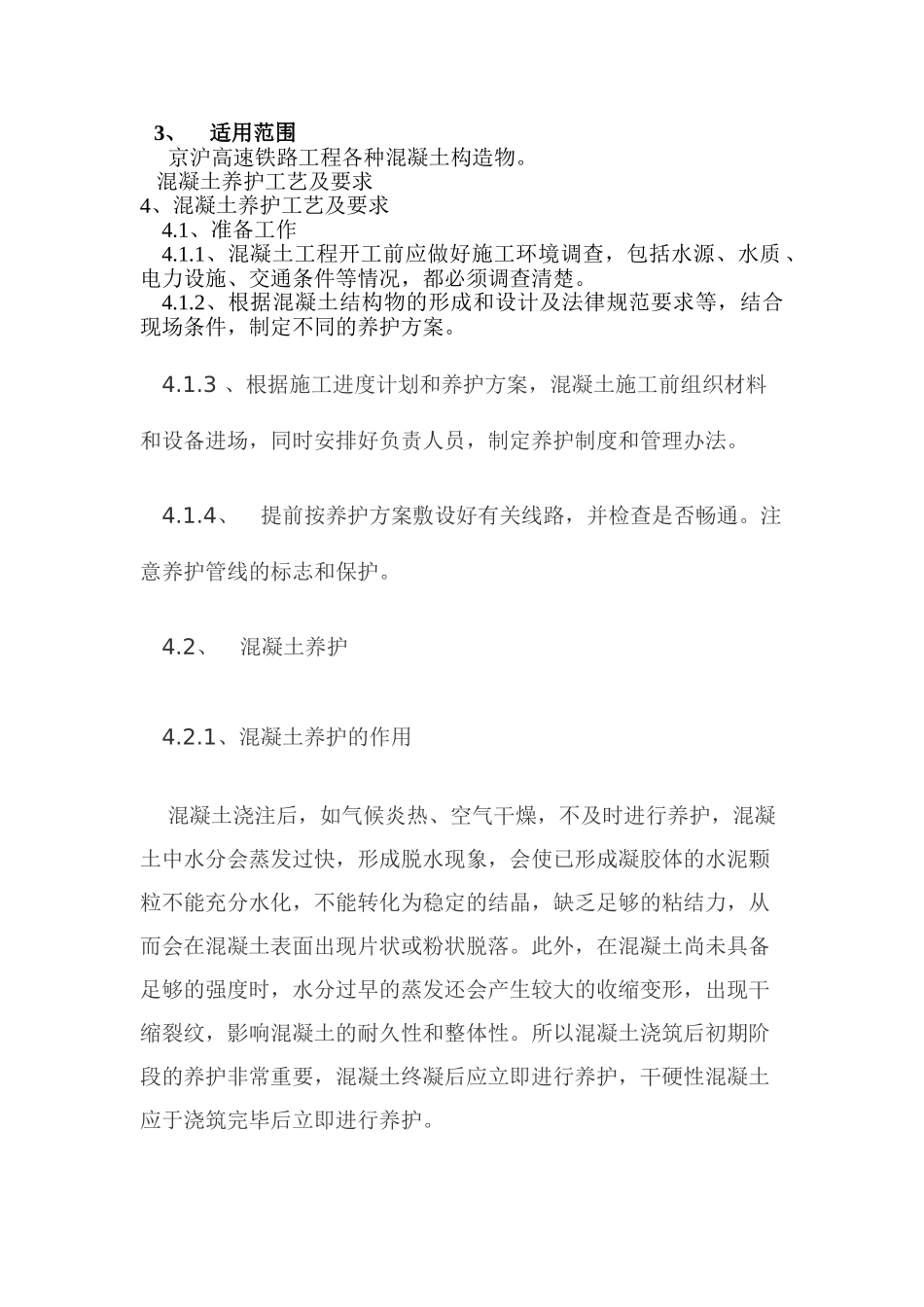

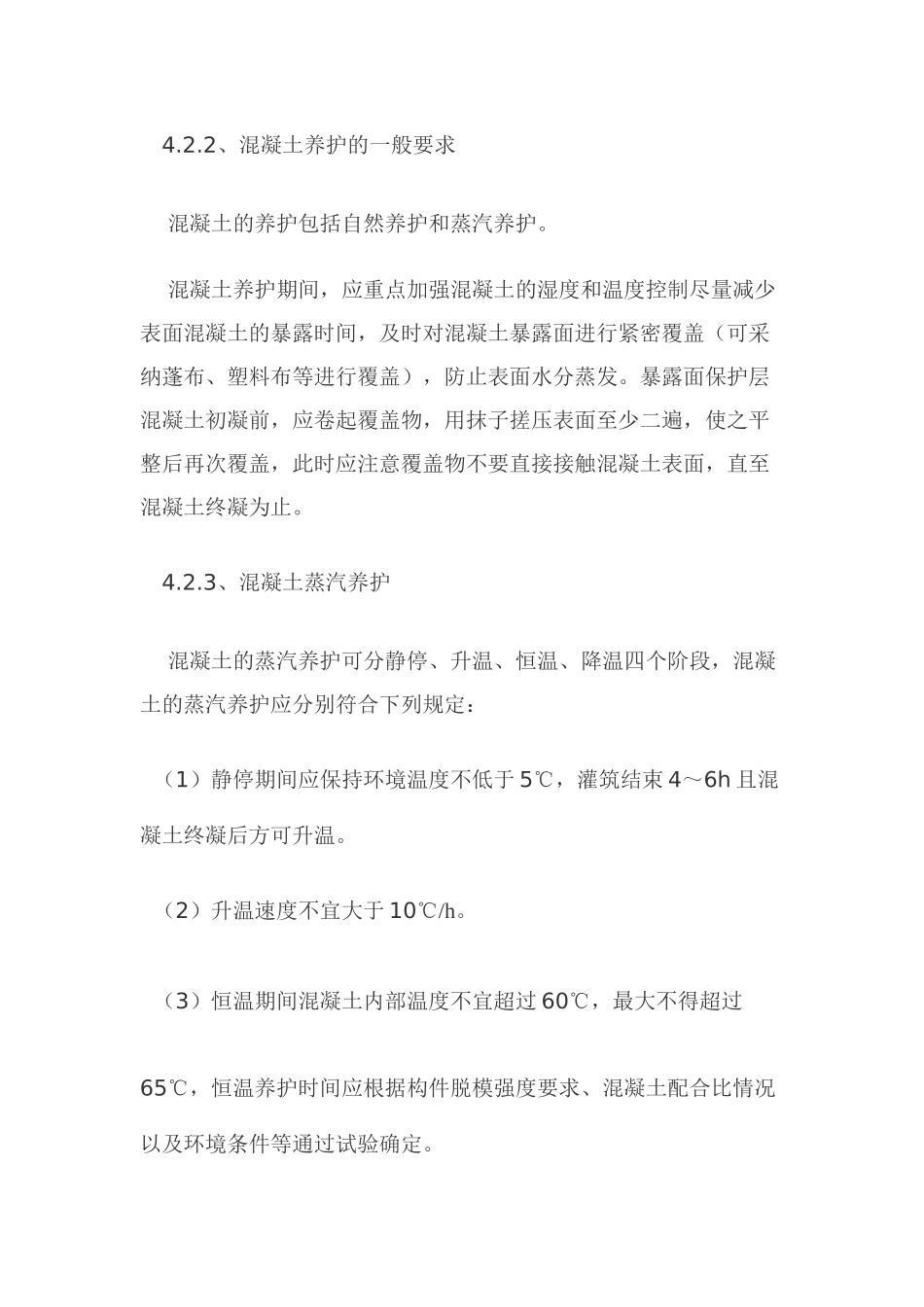

京沪高速铁路 JHTJ-3 标段混凝土养护作业指导书（报批稿）批 准 审 核 编 制 中国水电集团京沪高速铁路土建工程三标段项目经理部混凝土养护作业指导书1、 目的 明确混凝土养护工艺、操作要点和质量标准，法律规范和指导混凝土养护作业。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围京沪高速铁路工程各种混凝土构造物。 混凝土养护工艺及要求4、混凝土养护工艺及要求4.1、准备工作4.1.1、混凝土工程开工前应做好施工环境调查，包括水源、水质、电力设施、交通条件等情况，都必须调查清楚。4.1.2、根据混凝土结构物的形成和设计及法律规范要求等，结合现场条件，制定不同的养护方案。4.1.3 、根据施工进度计划和养护方案，混凝土施工前组织材料和设备进场，同时安排好负责人员，制定养护制度和管理办法。4.1.4、 提前按养护方案敷设好有关线路，并检查是否畅通。注意养护管线的标志和保护。4.2、 混凝土养护4.2.1、混凝土养护的作用 混凝土浇注后，如气候炎热、空气干燥，不及时进行养护，混凝土中水分会蒸发过快，形成脱水现象，会使已形成凝胶体的水泥颗粒不能充分水化，不能转化为稳定的结晶，缺乏足够的粘结力，从而会在混凝土表面出现片状或粉状脱落。此外，在混凝土尚未具备足够的强度时，水分过早的蒸发还会产生较大的收缩变形，出现干缩裂纹，影响混凝土的耐久性和整体性。所以混凝土浇筑后初期阶段的养护非常重要，混凝土终凝后应立即进行养护，干硬性混凝土应于浇筑完毕后立即进行养护。4.2.2、混凝土养护的一般要求 混凝土的养护包括自然养护和蒸汽养护。 混凝土养护期间，应重点加强混凝土的湿度和温度控制尽量减少表面混凝土的暴露时间，及时对混凝土暴露面进行紧密覆盖（可采纳蓬布、塑料布等进行覆盖），防止表面水分蒸发。暴露面保护层混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。4.2.3、混凝土蒸汽养护 混凝土的蒸汽养护可分静停、升温、恒温、降温四个阶段，混凝土的蒸汽养护应分别符合下列规定： （1）静停期间应保持环境温度不低于 5℃，灌筑结束 4～6h 且混凝土终凝后方可升温。 （2）升温速度不宜大于 10℃/h。 （3）恒温期间混凝土内部温度不宜超过 60℃，最大不得超过65℃，恒温养护时间应根据构件脱模强度要求、混...
