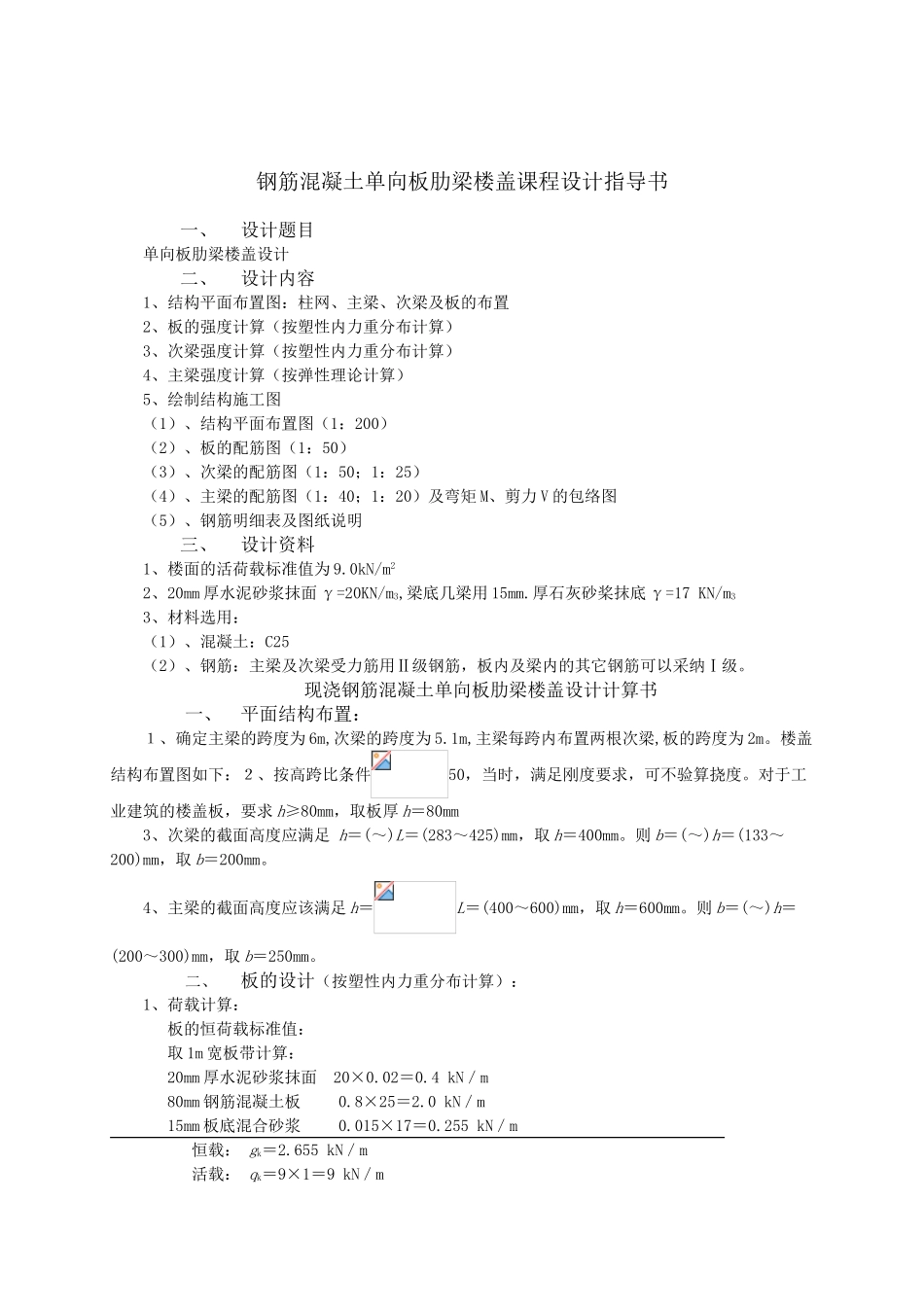

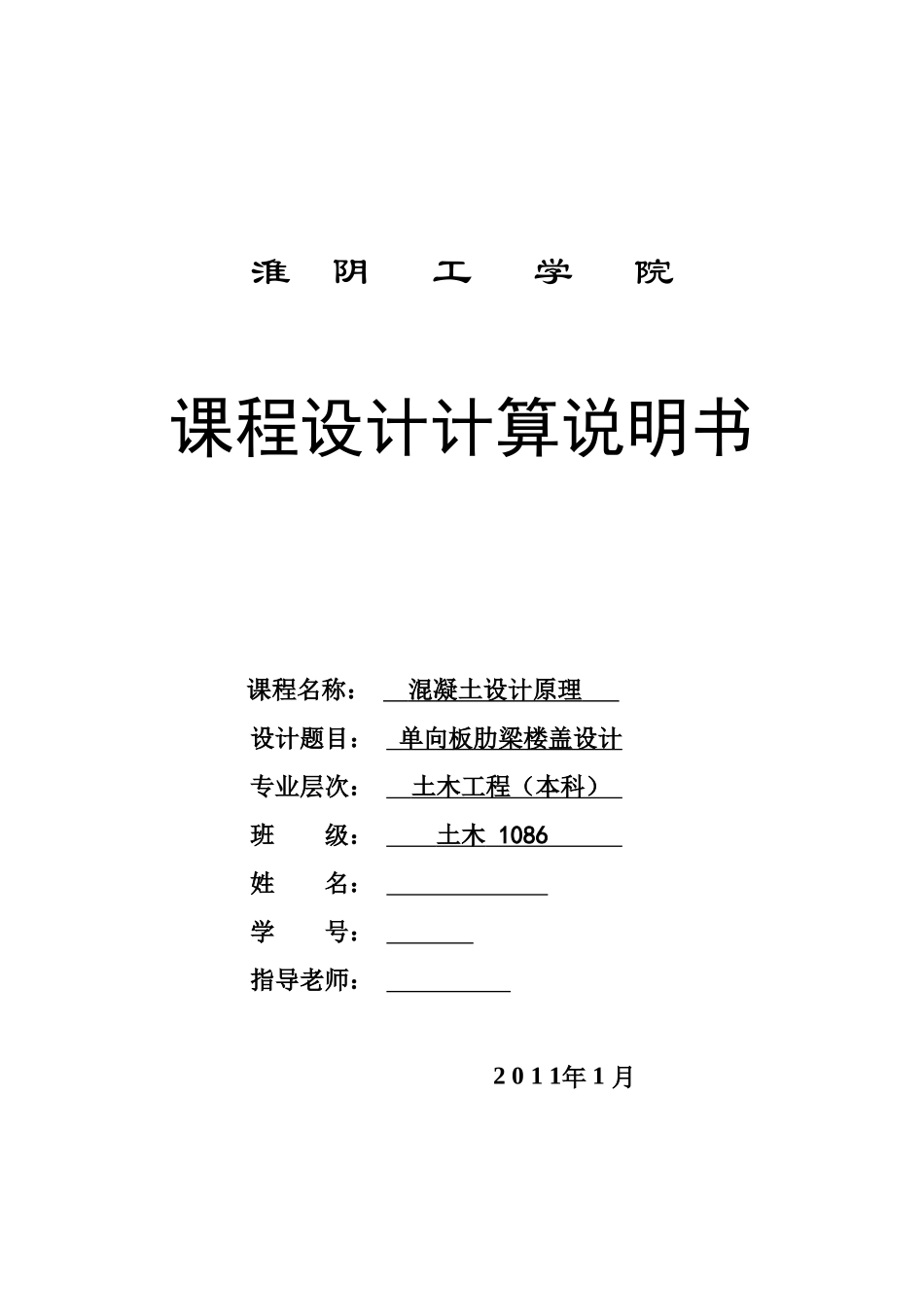

淮 阴 工 学 院 课程设计计算说明书课程名称： 混凝土设计原理 设计题目： 单向板肋梁楼盖设计 专业层次： 土木工程（本科） 班 级： 土木 1086 姓 名： 学 号： 指导老师： 2 0 1 1年 1 月钢筋混凝土单向板肋梁楼盖课程设计指导书一、设计题目单向板肋梁楼盖设计二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩 M、剪力 V 的包络图（5）、钢筋明细表及图纸说明三、设计资料1、楼面的活荷载标准值为 9.0kN/m22、20mm 厚水泥砂浆抹面 γ=20KN/m3,梁底几梁用 15mm.厚石灰砂桨抹底 γ=17 KN/m33、材料选用：（1）、混凝土：C25（2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采纳Ⅰ级。现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置：１、确定主梁的跨度为 6m,次梁的跨度为 5.1m,主梁每跨内布置两根次梁,板的跨度为 2m。楼盖结构布置图如下：２、按高跨比条件50，当时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求 h≥80mm，取板厚 h＝80mm3、次梁的截面高度应满足 h＝(～)L＝(283～425)mm，取 h＝400mm。则 b＝(～)h＝(133～200)mm，取 b＝200mm。4、主梁的截面高度应该满足 h＝L＝(400～600)mm，取 h＝600mm。则 b＝(～)h＝(200～300)mm，取 b＝250mm。二、板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值： 取 1m 宽板带计算： 20mm 厚水泥砂浆抹面 20×0.02＝0.4 kN／m 80mm 钢筋混凝土板 0.8×25＝2.0 kN／m15mm 板底混合砂浆 0.015×17＝0.255 kN／m 恒载： gk＝2.655 kN／m活载： qk＝9×1＝9 kN／m恒荷载分项系数取 1.2；因为工业建筑楼盖且楼面活荷载标准值大于，所以活荷载分项系数取 1.3。于是板的设计值总值： = =14.886kN/m2、板的计算简图：次梁截面为 200mm×400mm，取板在墙上的支承长度为 120mm。按塑性内力重分布设计，板的计算边跨：2000-100-120+80/2=1820≤1.025ln=1824.5mm取 l01＝1820mm (a=120mm)中跨： l02＝ln＝2000mm-200mm＝1800mm 板为多跨连续板，对于跨数超过五跨的等截面连续...
