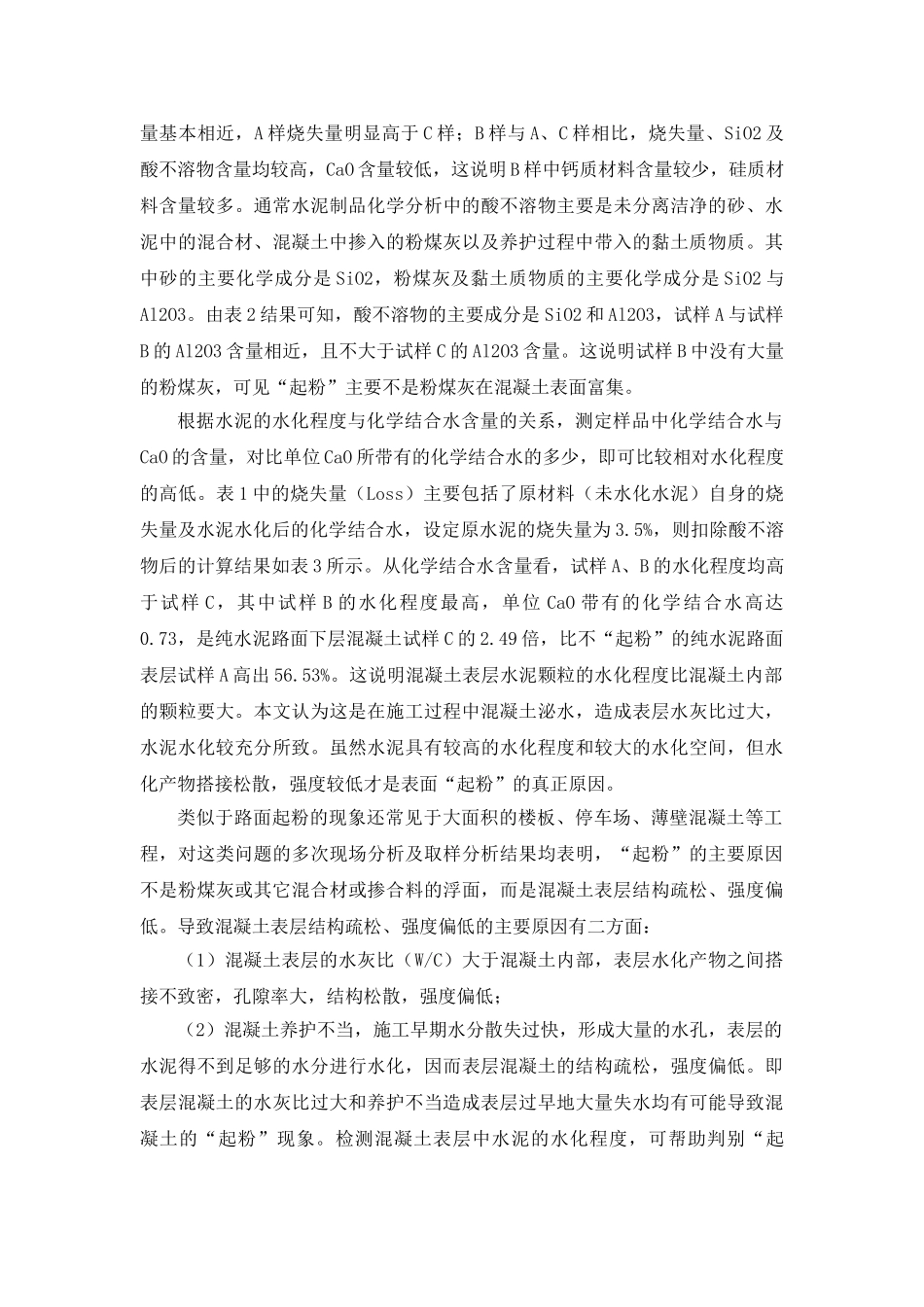

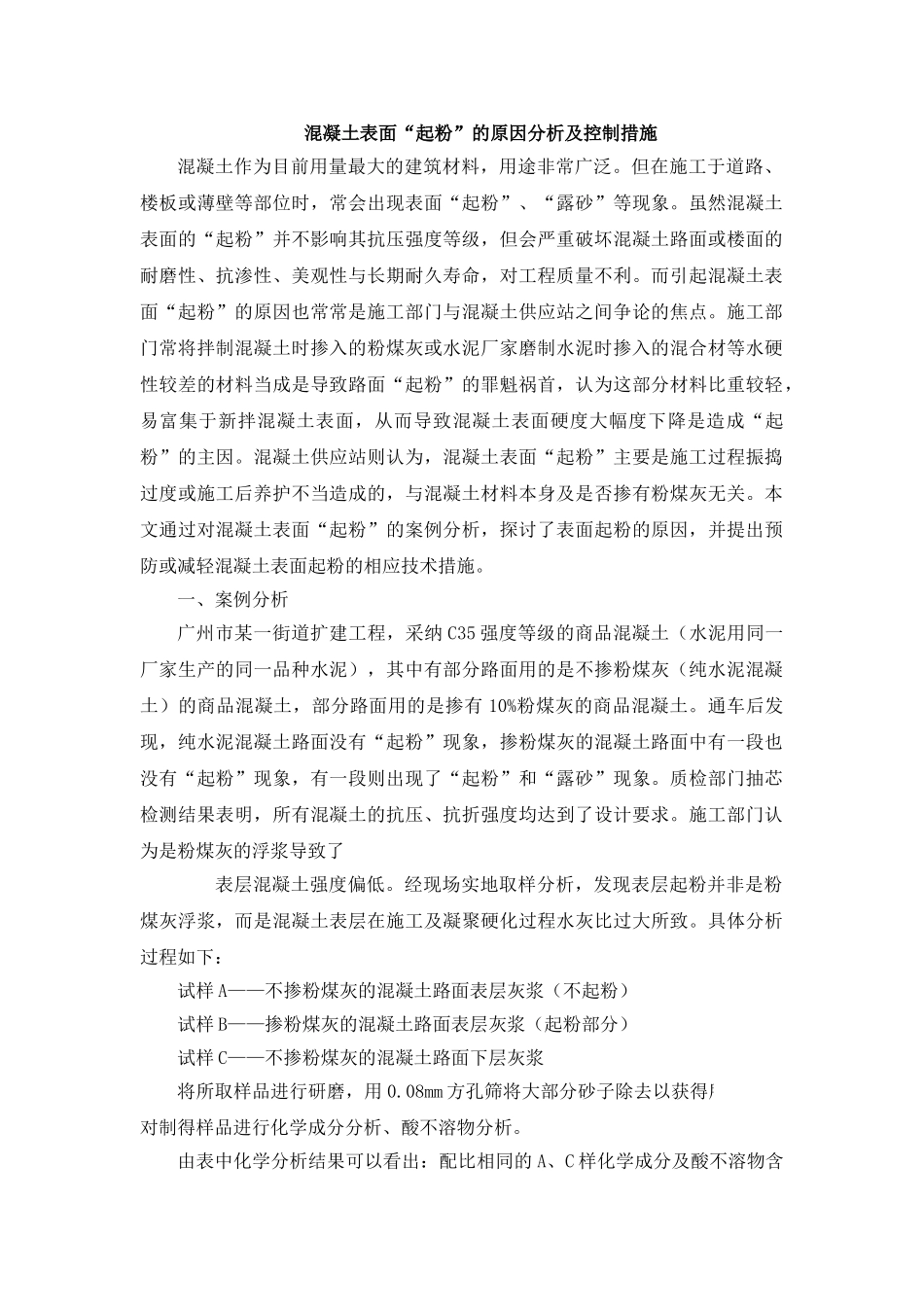

混凝土表面“起粉”的原因分析及控制措施混凝土作为目前用量最大的建筑材料，用途非常广泛。但在施工于道路、楼板或薄壁等部位时，常会出现表面“起粉”、“露砂”等现象。虽然混凝土表面的“起粉”并不影响其抗压强度等级，但会严重破坏混凝土路面或楼面的耐磨性、抗渗性、美观性与长期耐久寿命，对工程质量不利。而引起混凝土表面“起粉”的原因也常常是施工部门与混凝土供应站之间争论的焦点。施工部门常将拌制混凝土时掺入的粉煤灰或水泥厂家磨制水泥时掺入的混合材等水硬性较差的材料当成是导致路面“起粉”的罪魁祸首，认为这部分材料比重较轻，易富集于新拌混凝土表面，从而导致混凝土表面硬度大幅度下降是造成“起粉”的主因。混凝土供应站则认为，混凝土表面“起粉”主要是施工过程振捣过度或施工后养护不当造成的，与混凝土材料本身及是否掺有粉煤灰无关。本文通过对混凝土表面“起粉”的案例分析，探讨了表面起粉的原因，并提出预防或减轻混凝土表面起粉的相应技术措施。一、案例分析广州市某一街道扩建工程，采纳 C35 强度等级的商品混凝土（水泥用同一厂家生产的同一品种水泥），其中有部分路面用的是不掺粉煤灰（纯水泥混凝土）的商品混凝土，部分路面用的是掺有 10%粉煤灰的商品混凝土。通车后发现，纯水泥混凝土路面没有“起粉”现象，掺粉煤灰的混凝土路面中有一段也没有“起粉”现象，有一段则出现了“起粉”和“露砂”现象。质检部门抽芯检测结果表明，所有混凝土的抗压、抗折强度均达到了设计要求。施工部门认为是粉煤灰的浮浆导致了 表层混凝土强度偏低。经现场实地取样分析，发现表层起粉并非是粉煤灰浮浆，而是混凝土表层在施工及凝聚硬化过程水灰比过大所致。具体分析过程如下：试样 A——不掺粉煤灰的混凝土路面表层灰浆（不起粉）试样 B——掺粉煤灰的混凝土路面表层灰浆（起粉部分）试样 C——不掺粉煤灰的混凝土路面下层灰浆将所取样品进行研磨，用 0.08mm 方孔筛将大部分砂子除去以获得所需样品。对制得样品进行化学成分分析、酸不溶物分析。由表中化学分析结果可以看出：配比相同的 A、C 样化学成分及酸不溶物含量基本相近，A 样烧失量明显高于 C 样；B 样与 A、C 样相比，烧失量、SiO2 及酸不溶物含量均较高，CaO 含量较低，这说明 B 样中钙质材料含量较少，硅质材料含量较多。通常水泥制品化学分析中的酸不溶物主要是未分离洁净的砂、水泥中的混合材、混凝土中掺入的粉煤灰以及养护过程中带...
