混凝土防渗墙的施工方法及施工工艺

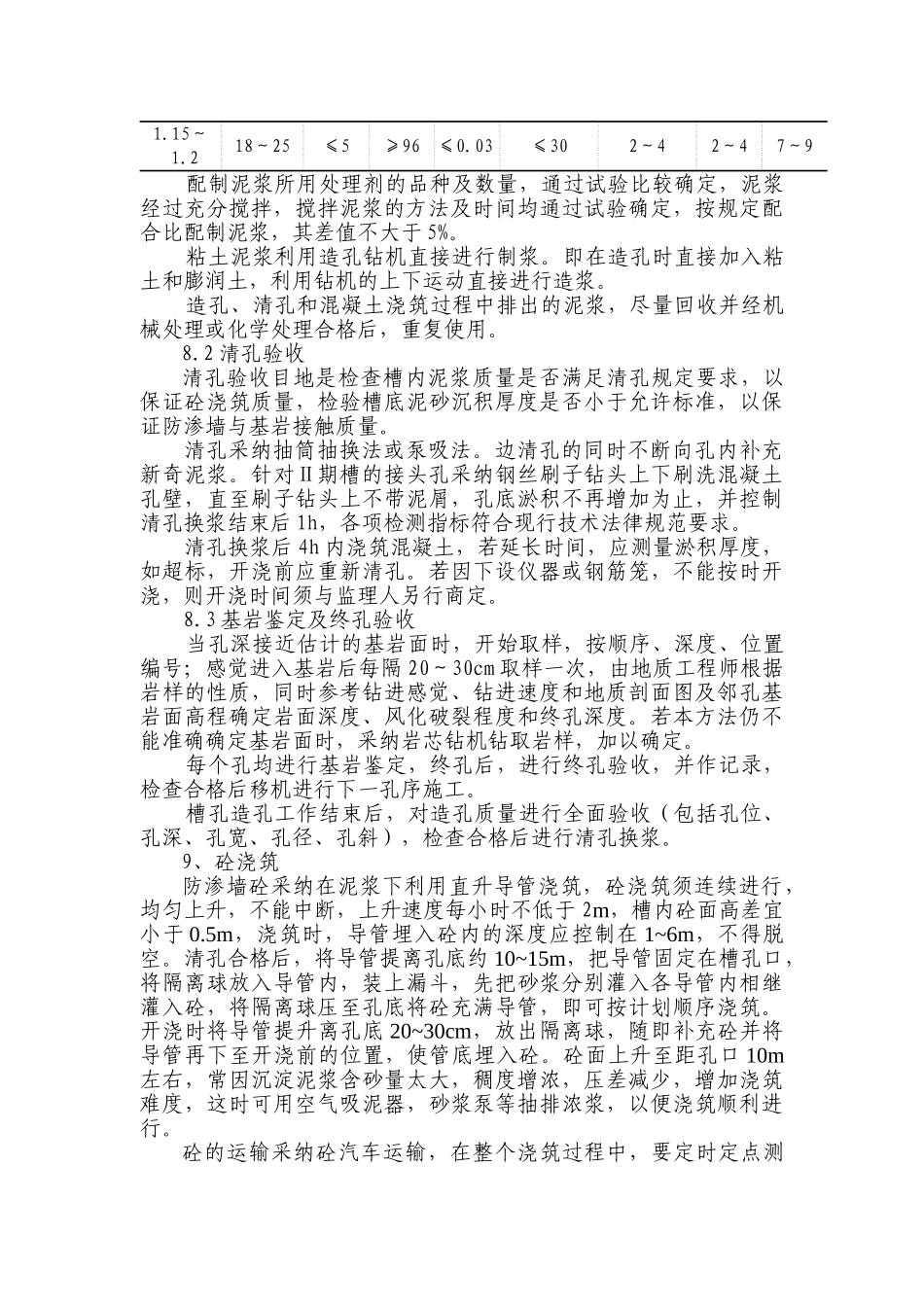

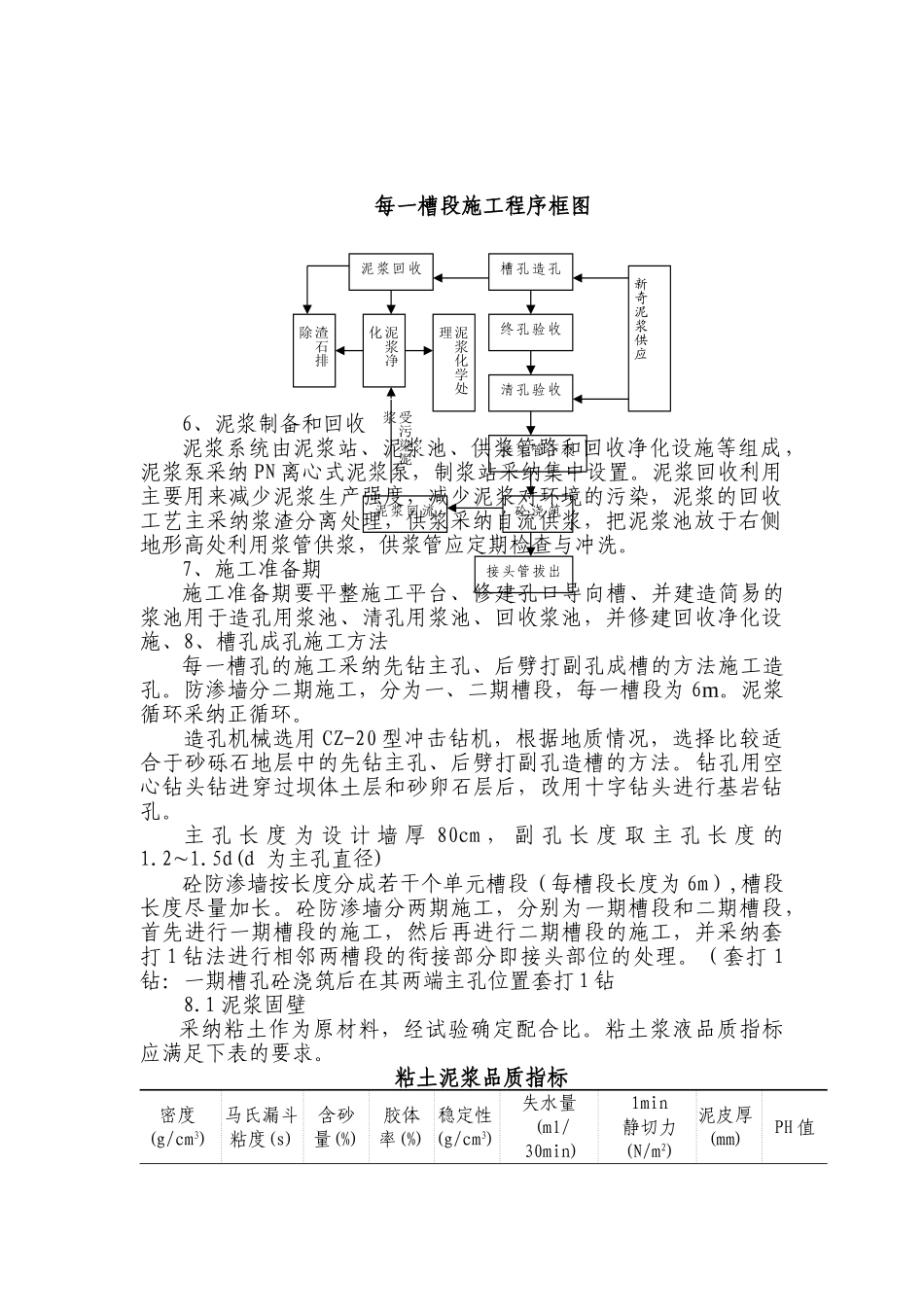

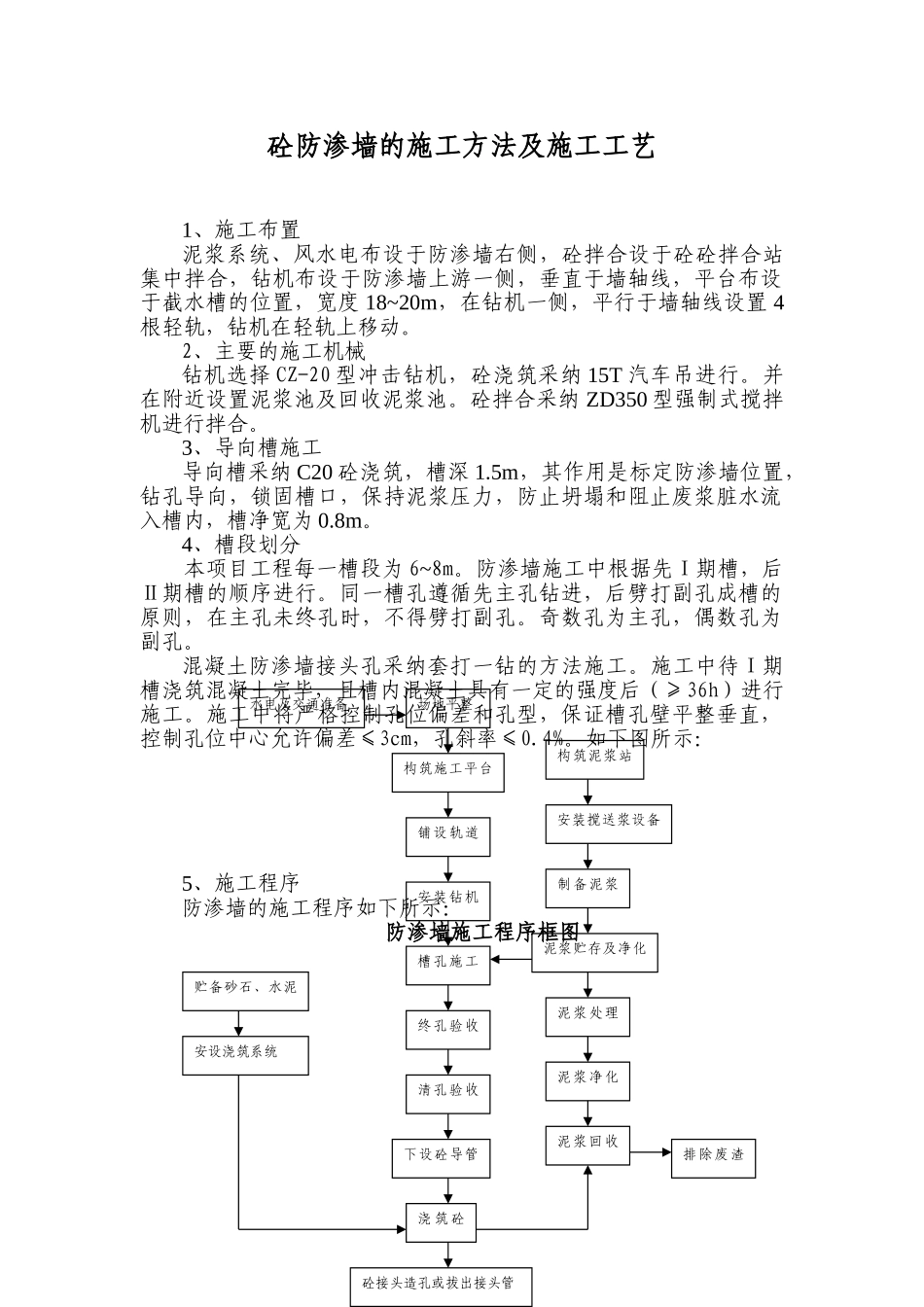

砼防渗墙的施工方法及施工工艺1、施工布置泥浆系统、风水电布设于防渗墙右侧，砼拌合设于砼砼拌合站集中拌合，钻机布设于防渗墙上游一侧，垂直于墙轴线，平台布设于截水槽的位置，宽度 18~20m，在钻机一侧，平行于墙轴线设置 4根轻轨，钻机在轻轨上移动。2、主要的施工机械钻机选择 CZ-20 型冲击钻机，砼浇筑采纳 15T 汽车吊进行。并在附近设置泥浆池及回收泥浆池。砼拌合采纳 ZD350 型强制式搅拌机进行拌合。3、导向槽施工导向槽采纳 C20 砼浇筑，槽深 1.5m，其作用是标定防渗墙位置，钻孔导向，锁固槽口，保持泥浆压力，防止坍塌和阻止废浆脏水流入槽内，槽净宽为 0.8m。4、槽段划分本项目工程每一槽段为 6~8m。防渗墙施工中根据先Ⅰ期槽，后Ⅱ期槽的顺序进行。同一槽孔遵循先主孔钻进，后劈打副孔成槽的原则，在主孔未终孔时，不得劈打副孔。奇数孔为主孔，偶数孔为副孔。混凝土防渗墙接头孔采纳套打一钻的方法施工。施工中待Ⅰ期槽浇筑混凝土完毕，且槽内混凝土具有一定的强度后（≥36h）进行施工。施工中将严格控制孔位偏差和孔型，保证槽孔壁平整垂直，控制孔位中心允许偏差≤3cm，孔斜率≤0.4%。如下图所示：5、施工程序防渗墙的施工程序如下所示：防渗墙施工程序框图水电及交通准备场地平整构筑施工平台 铺设轨道 安装钻机 槽孔施工 终孔验收 清孔验收 下设砼导管 浇 筑 砼 泥浆贮存及净化 制备泥浆 安装搅送浆设备 构筑泥浆站 泥浆处理 泥浆净化 泥浆回收 砼接头造孔或拔出接头管排除废渣 贮备砂石、水泥 安设浇筑系统 每一槽段施工程序框图6、泥浆制备和回收泥浆系统由泥浆站、泥浆池、供浆管路和回收净化设施等组成，泥浆泵采纳 PN 离心式泥浆泵，制浆站采纳集中设置。泥浆回收利用主要用来减少泥浆生产强度，减少泥浆对环境的污染，泥浆的回收工艺主采纳浆渣分离处理，供浆采纳自流供浆，把泥浆池放于右侧地形高处利用浆管供浆，供浆管应定期检查与冲洗。7、施工准备期施工准备期要平整施工平台、修建孔口导向槽、并建造简易的浆池用于造孔用浆池、清孔用浆池、回收浆池，并修建回收净化设施、8、槽孔成孔施工方法每一槽孔的施工采纳先钻主孔、后劈打副孔成槽的方法施工造孔。防渗墙分二期施工，分为一、二期槽段，每一槽段为 6m。泥浆循环采纳正循环。造孔机械选用 CZ-20 型冲击钻机，根据地质情况，选择比较适合于砂砾石地层中的先钻主孔、后劈打副孔造槽的方法。钻孔用空心钻头钻进穿过坝体...
