混凝土雨篷计算书

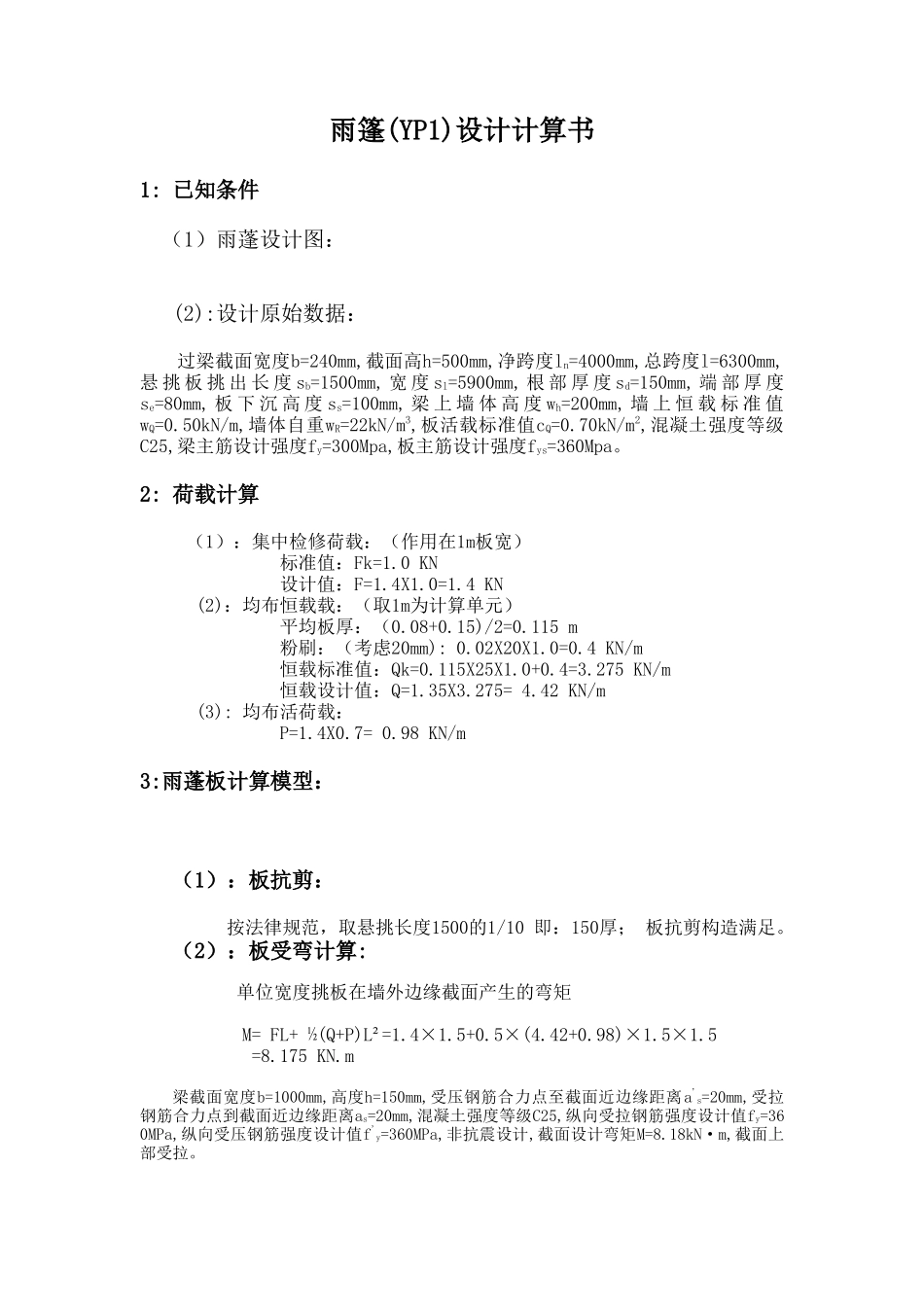

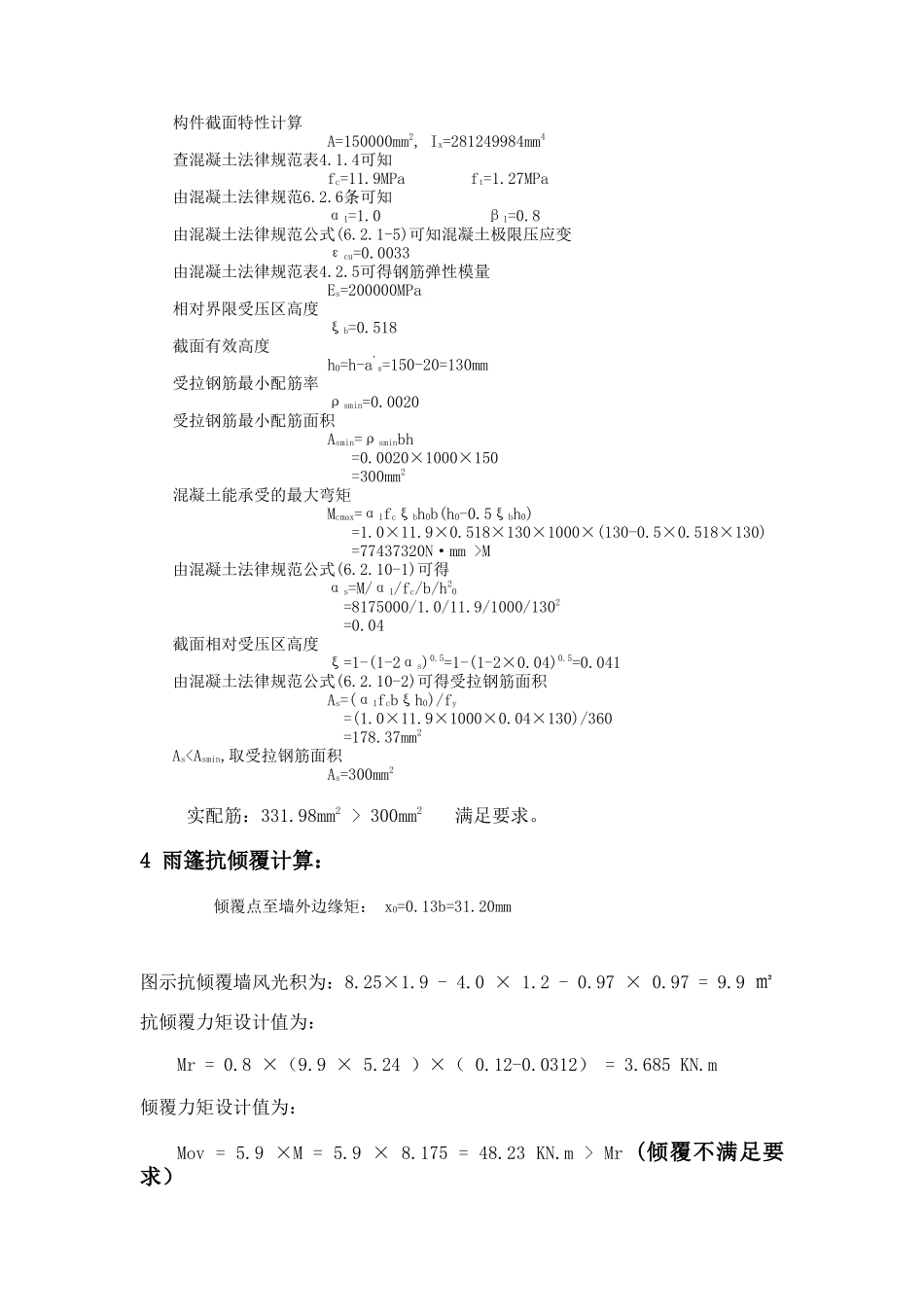

雨篷(YP1)设计计算书1: 已知条件 （1）雨蓬设计图： (2):设计原始数据：过梁截面宽度b=240mm,截面高h=500mm,净跨度ln=4000mm,总跨度l=6300mm,悬 挑 板 挑 出 长 度 sb=1500mm, 宽 度 sl=5900mm, 根 部 厚 度 sd=150mm, 端 部 厚 度se=80mm, 板 下 沉 高 度 ss=100mm, 梁 上 墙 体 高 度 wh=200mm, 墙 上 恒 载 标 准 值wQ=0.50kN/m,墙体自重wR=22kN/m3,板活载标准值cQ=0.70kN/m2,混凝土强度等级C25,梁主筋设计强度fy=300Mpa,板主筋设计强度fys=360Mpa。2: 荷载计算 （1）：集中检修荷载：（作用在1m板宽） 标准值：Fk=1.0 KN 设计值：F=1.4X1.0=1.4 KN (2)：均布恒载载：（取1m为计算单元） 平均板厚：（0.08+0.15)/2=0.115 m 粉刷：（考虑20mm): 0.02X20X1.0=0.4 KN/m 恒载标准值：Qk=0.115X25X1.0+0.4=3.275 KN/m 恒载设计值：Q=1.35X3.275= 4.42 KN/m (3): 均布活荷载： P=1.4X0.7= 0.98 KN/m3:雨蓬板计算模型： （1）：板抗剪： 按法律规范，取悬挑长度1500的1/10 即：150厚； 板抗剪构造满足。 （2）：板受弯计算: 单位宽度挑板在墙外边缘截面产生的弯矩 M= FL+ ½(Q+P)L²=1.4×1.5+0.5×(4.42+0.98)×1.5×1.5 =8.175 KN.m梁截面宽度b=1000mm,高度h=150mm,受压钢筋合力点至截面近边缘距离a's=20mm,受拉钢筋合力点到截面近边缘距离as=20mm,混凝土强度等级C25,纵向受拉钢筋强度设计值fy=360MPa,纵向受压钢筋强度设计值f'y=360MPa,非抗震设计,截面设计弯矩M=8.18kN·m,截面上部受拉。 构件截面特性计算 A=150000mm2, Ix=281249984mm4 查混凝土法律规范表4.1.4可知 fc=11.9MPa ft=1.27MPa 由混凝土法律规范6.2.6条可知 α1=1.0 β1=0.8 由混凝土法律规范公式(6.2.1-5)可知混凝土极限压应变 εcu=0.0033 由混凝土法律规范表4.2.5可得钢筋弹性模量 Es=200000MPa 相对界限受压区高度 ξb=0.518 截面有效高度 h0=h-a's=150-20=130mm 受拉钢筋最小配筋率 ρsmin=0.0020 受拉钢筋最小配筋面积 Asmin=ρsminbh =0.0020×1000×150 =300mm2 混凝土能承受的最大弯矩 Mcmax=α1fcξbh0b(h0-0.5ξbh0) =1.0×11.9×0.518×130×1000×(130-0.5×0.518×130) =77437320N·mm >M 由混凝土法律规范公式(6.2.10-1)可得 αs=M/α1/fc/b/h20 =8175000/1.0/11.9/1000/1302 =0.04 截面相对受压区高度 ξ=1-(1-2αs)0.5=1-(1-2×0.04)0.5=0.041 由...
