混凝土面板堆石坝面板稳定与抬升破坏的关系VIP专享

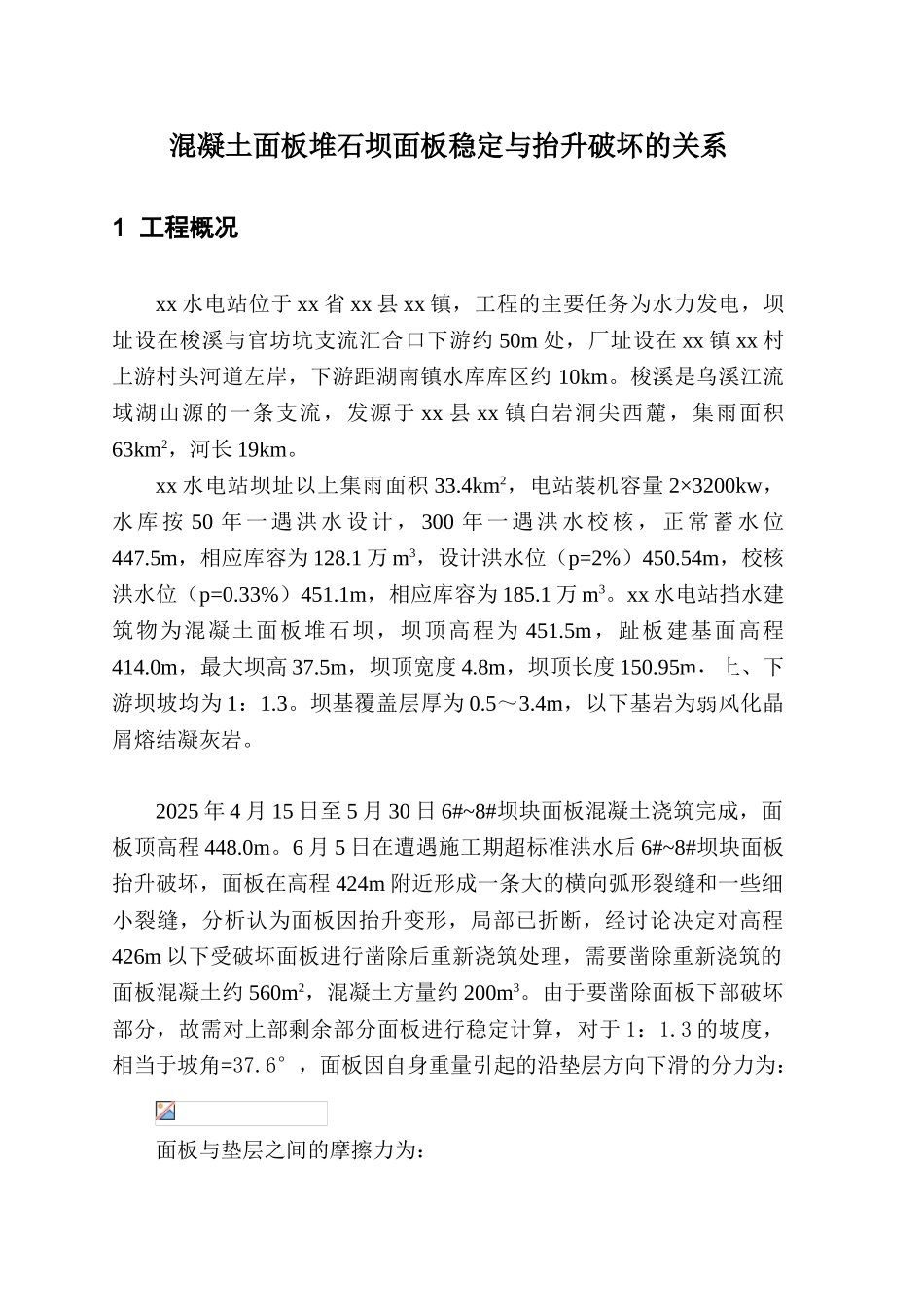

混凝土面板堆石坝面板稳定与抬升破坏的关系1 工程概况xx 水电站位于 xx 省 xx 县 xx 镇，工程的主要任务为水力发电，坝址设在梭溪与官坊坑支流汇合口下游约 50m 处，厂址设在 xx 镇 xx 村上游村头河道左岸，下游距湖南镇水库库区约 10km。梭溪是乌溪江流域湖山源的一条支流，发源于 xx 县 xx 镇白岩洞尖西麓，集雨面积63km2，河长 19km。xx 水电站坝址以上集雨面积 33.4km2，电站装机容量 2×3200kw，水 库 按 50 年 一 遇 洪 水 设 计 ， 300 年 一 遇 洪 水 校 核 ， 正 常 蓄 水 位447.5m，相应库容为 128.1 万 m3，设计洪水位（p=2%）450.54m，校核洪水位（p=0.33%）451.1m，相应库容为 185.1 万 m3。xx 水电站挡水建筑物为混凝土面板堆石坝，坝顶高程为 451.5m，趾板建基面高程414.0m，最大坝高 37.5m，坝顶宽度 4.8m，坝顶长度 150.95m，上、下游坝坡均为 1：1.3。坝基覆盖层厚为 0.5～3.4m，以下基岩为弱风化晶屑熔结凝灰岩。2025 年 4 月 15 日至 5 月 30 日 6#~8#坝块面板混凝土浇筑完成，面板顶高程 448.0m。6 月 5 日在遭遇施工期超标准洪水后 6#~8#坝块面板抬升破坏，面板在高程 424m 附近形成一条大的横向弧形裂缝和一些细小裂缝，分析认为面板因抬升变形，局部已折断，经讨论决定对高程426m 以下受破坏面板进行凿除后重新浇筑处理，需要凿除重新浇筑的面板混凝土约 560m2，混凝土方量约 200m3。由于要凿除面板下部破坏部分，故需对上部剩余部分面板进行稳定计算，对于 1：1.3 的坡度，相当于坡角=37.6°，面板因自身重量引起的沿垫层方向下滑的分力为：面板与垫层之间的摩擦力为：（摩擦系数取 K=0.6）故面板自身是不能保持稳定的。设计面板修复实行的施工方案为第一次凿除单块面板两边各 4.0m 宽度，即一期先凿除 6-1、7-1、7-3、8-1、8-3 块，中间预留 4.0m（7-2、8-2）宽度作为支撑，两侧混凝土预留施工宽度后的浇筑宽度为 7.2m，待两侧混凝土达到 70%强度后再凿除中间预留的混凝土带。面板修复工程于 2025 年 11 月施工完毕。2 面板抬动原因分析xx 水电站施工导流采纳一次性断流，隧洞导流的方式，即非汛期围堰挡水，导流隧洞过流；梅雨期及台汛期坝体挡水，导流洞泄水。本工程水库规模属小（1）型，工程等别为Ⅳ等，主要建筑物拦河大坝级别为 4 级，导流建筑物级别为 5 级。导流建筑物采纳土石围堰结构，相应的设计洪水...
