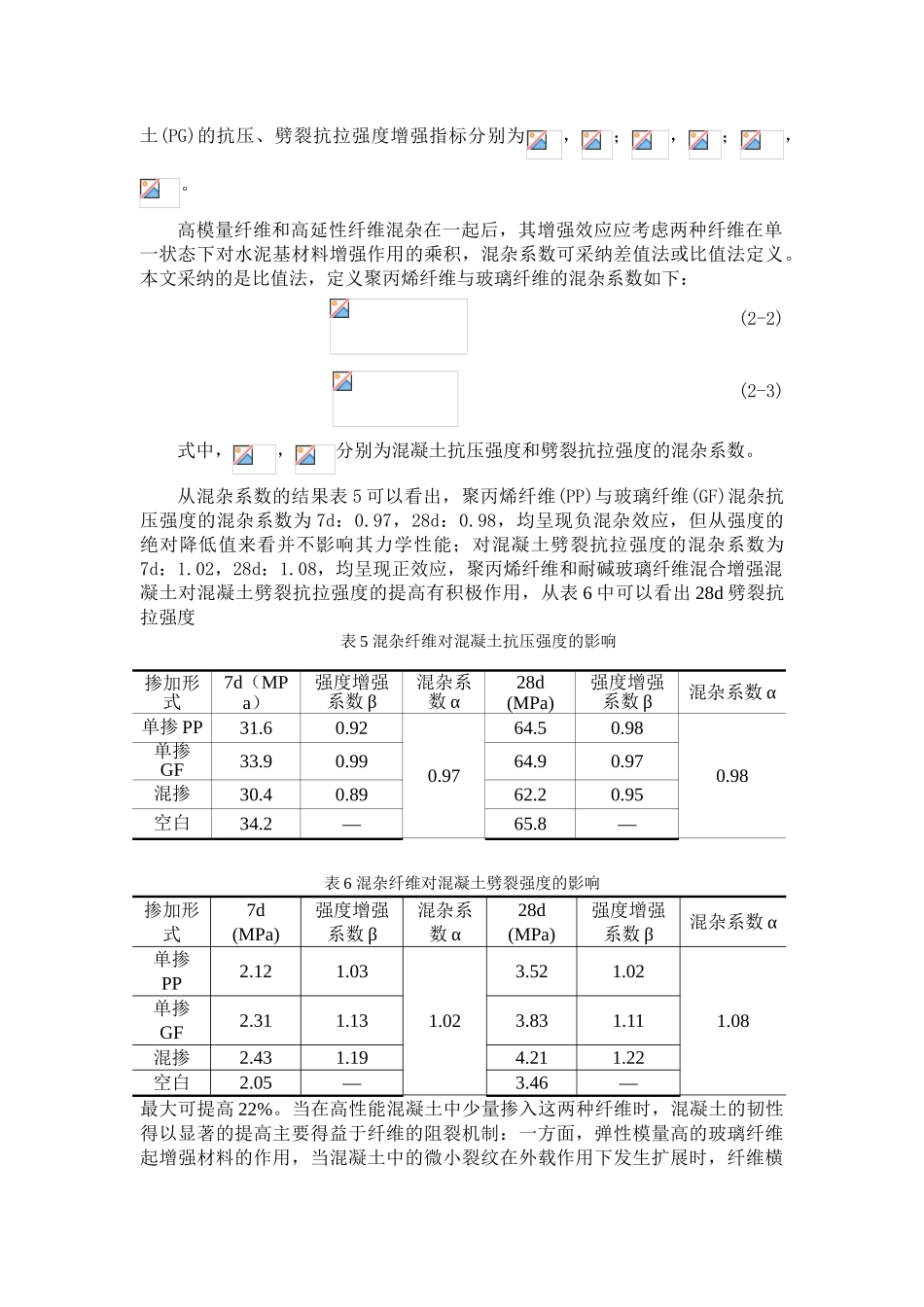

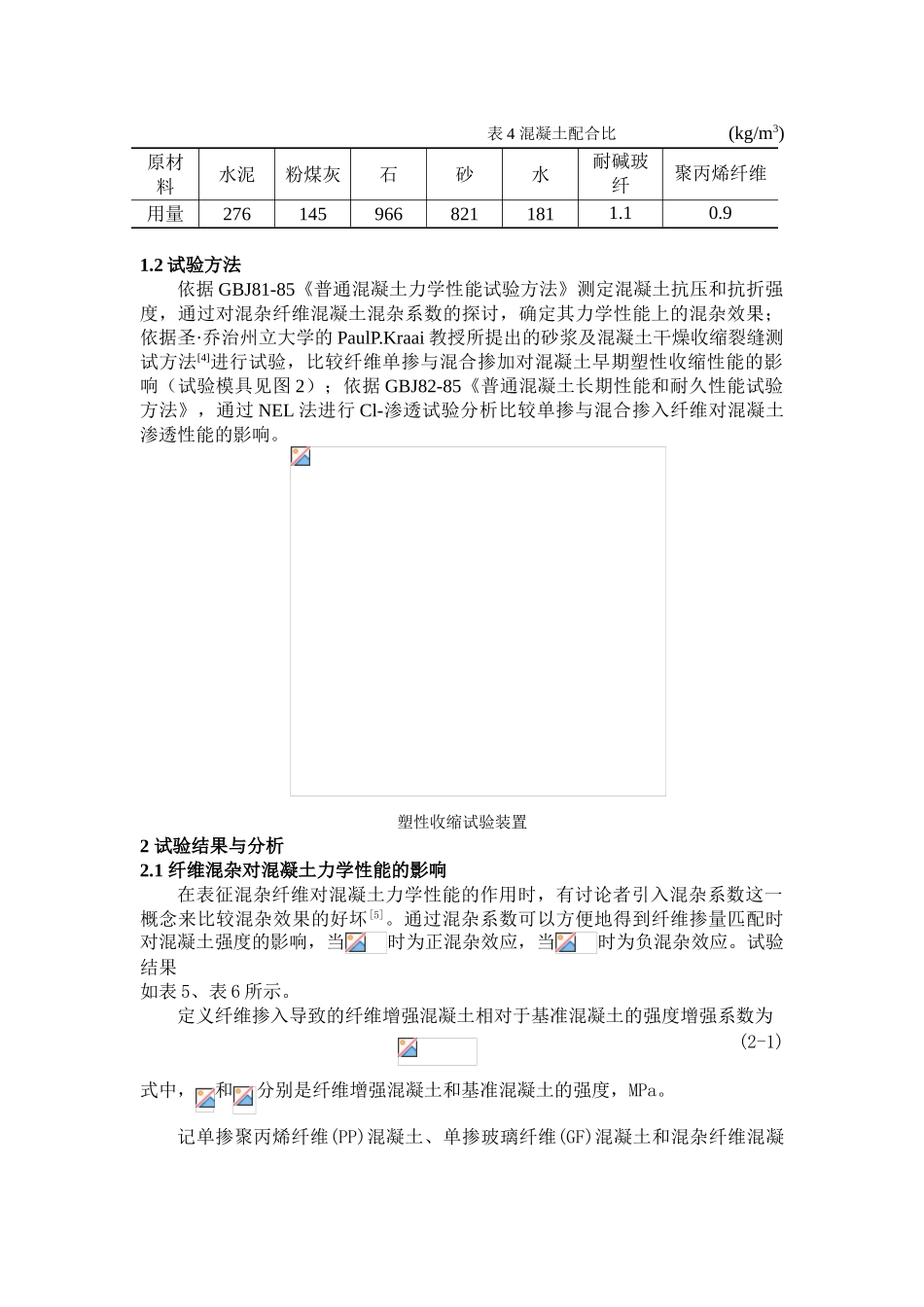

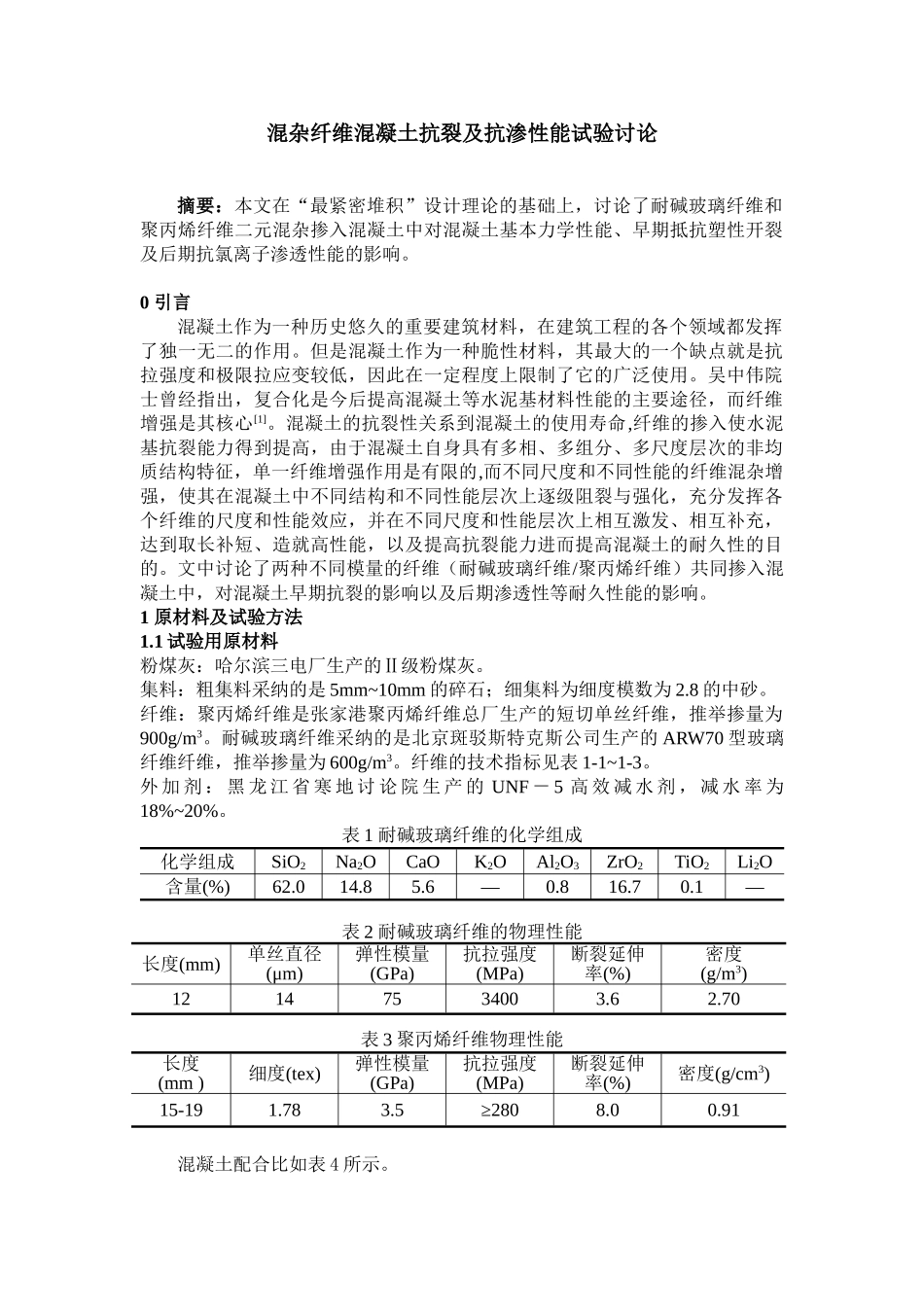

混杂纤维混凝土抗裂及抗渗性能试验讨论摘要：本文在“最紧密堆积”设计理论的基础上，讨论了耐碱玻璃纤维和聚丙烯纤维二元混杂掺入混凝土中对混凝土基本力学性能、早期抵抗塑性开裂及后期抗氯离子渗透性能的影响。0 引言混凝土作为一种历史悠久的重要建筑材料，在建筑工程的各个领域都发挥了独一无二的作用。但是混凝土作为一种脆性材料，其最大的一个缺点就是抗拉强度和极限拉应变较低，因此在一定程度上限制了它的广泛使用。吴中伟院士曾经指出，复合化是今后提高混凝土等水泥基材料性能的主要途径，而纤维增强是其核心[1]。混凝土的抗裂性关系到混凝土的使用寿命,纤维的掺入使水泥基抗裂能力得到提高，由于混凝土自身具有多相、多组分、多尺度层次的非均质结构特征，单一纤维增强作用是有限的,而不同尺度和不同性能的纤维混杂增强，使其在混凝土中不同结构和不同性能层次上逐级阻裂与强化，充分发挥各个纤维的尺度和性能效应，并在不同尺度和性能层次上相互激发、相互补充，达到取长补短、造就高性能，以及提高抗裂能力进而提高混凝土的耐久性的目的。文中讨论了两种不同模量的纤维（耐碱玻璃纤维/聚丙烯纤维）共同掺入混凝土中，对混凝土早期抗裂的影响以及后期渗透性等耐久性能的影响。1 原材料及试验方法1.1 试验用原材料粉煤灰：哈尔滨三电厂生产的Ⅱ级粉煤灰。集料：粗集料采纳的是 5mm~10mm 的碎石；细集料为细度模数为 2.8 的中砂。纤维：聚丙烯纤维是张家港聚丙烯纤维总厂生产的短切单丝纤维，推举掺量为900g/m3。耐碱玻璃纤维采纳的是北京斑驳斯特克斯公司生产的 ARW70 型玻璃纤维纤维，推举掺量为 600g/m3。纤维的技术指标见表 1-1~1-3。外 加 剂 ： 黑 龙 江 省 寒 地 讨 论 院 生 产 的 UNF － 5 高 效 减 水 剂 ， 减 水 率 为18%~20%。表 1 耐碱玻璃纤维的化学组成化学组成SiO2Na2OCaOK2OAl2O3ZrO2TiO2Li2O含量(%)62.014.85.6—0.816.70.1—表 2 耐碱玻璃纤维的物理性能长度(mm)单丝直径(μm)弹性模量(GPa)抗拉强度(MPa)断裂延伸率(%)密度(g/m3)12147534003.62.70表 3 聚丙烯纤维物理性能长度(mm )细度(tex)弹性模量(GPa)抗拉强度(MPa)断裂延伸率(%)密度(g/cm3)15-191.783.5≥2808.00.91混凝土配合比如表 4 所示。表 4 混凝土配合比 (kg/m3)原材料水泥粉煤灰石砂水耐碱玻纤聚丙烯纤维用量2761459668211811.10.91.2 试验方法依据 GBJ81-85《普通混凝土力学性能试验方法》测...
