混流式水轮机作业指导书

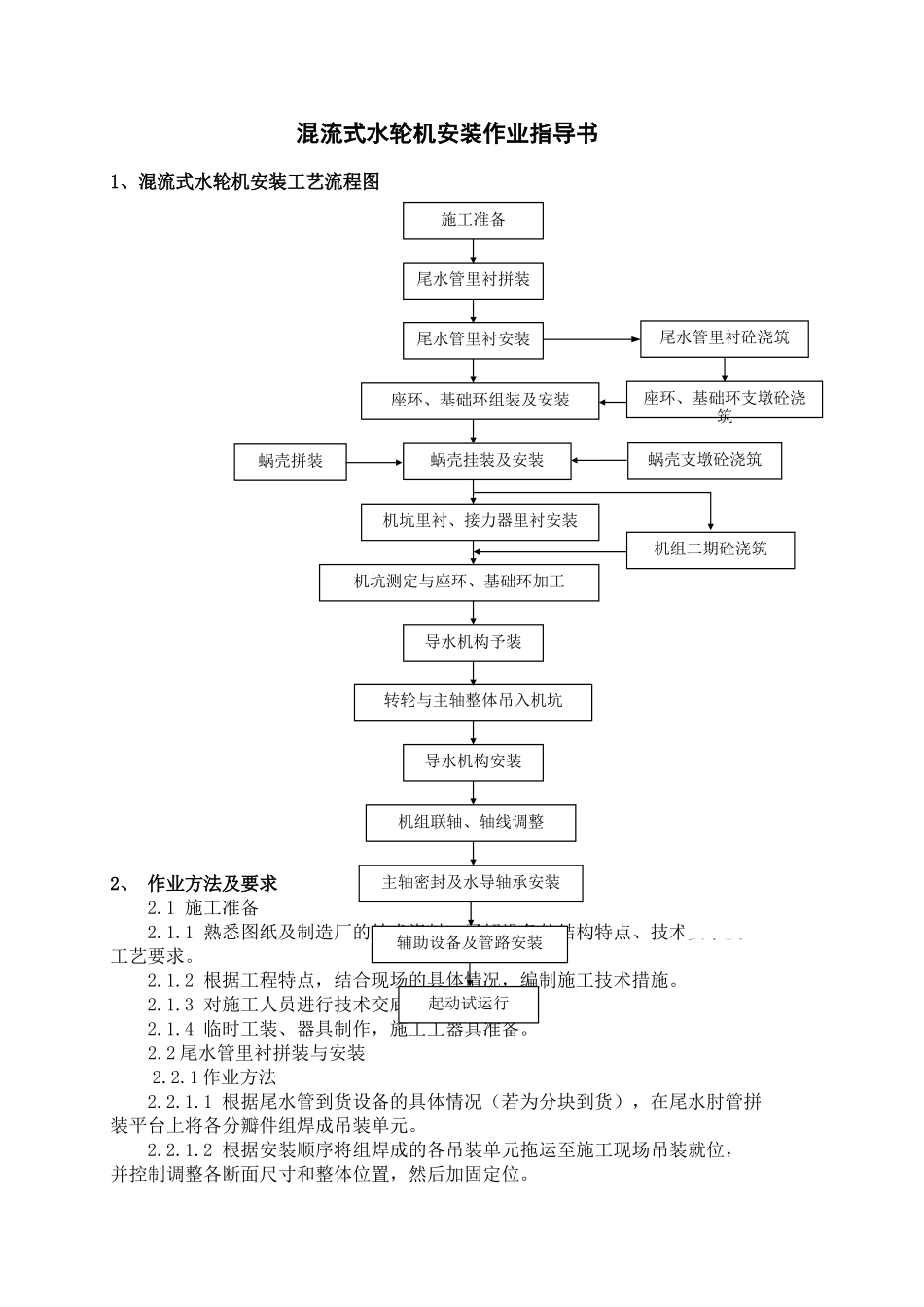

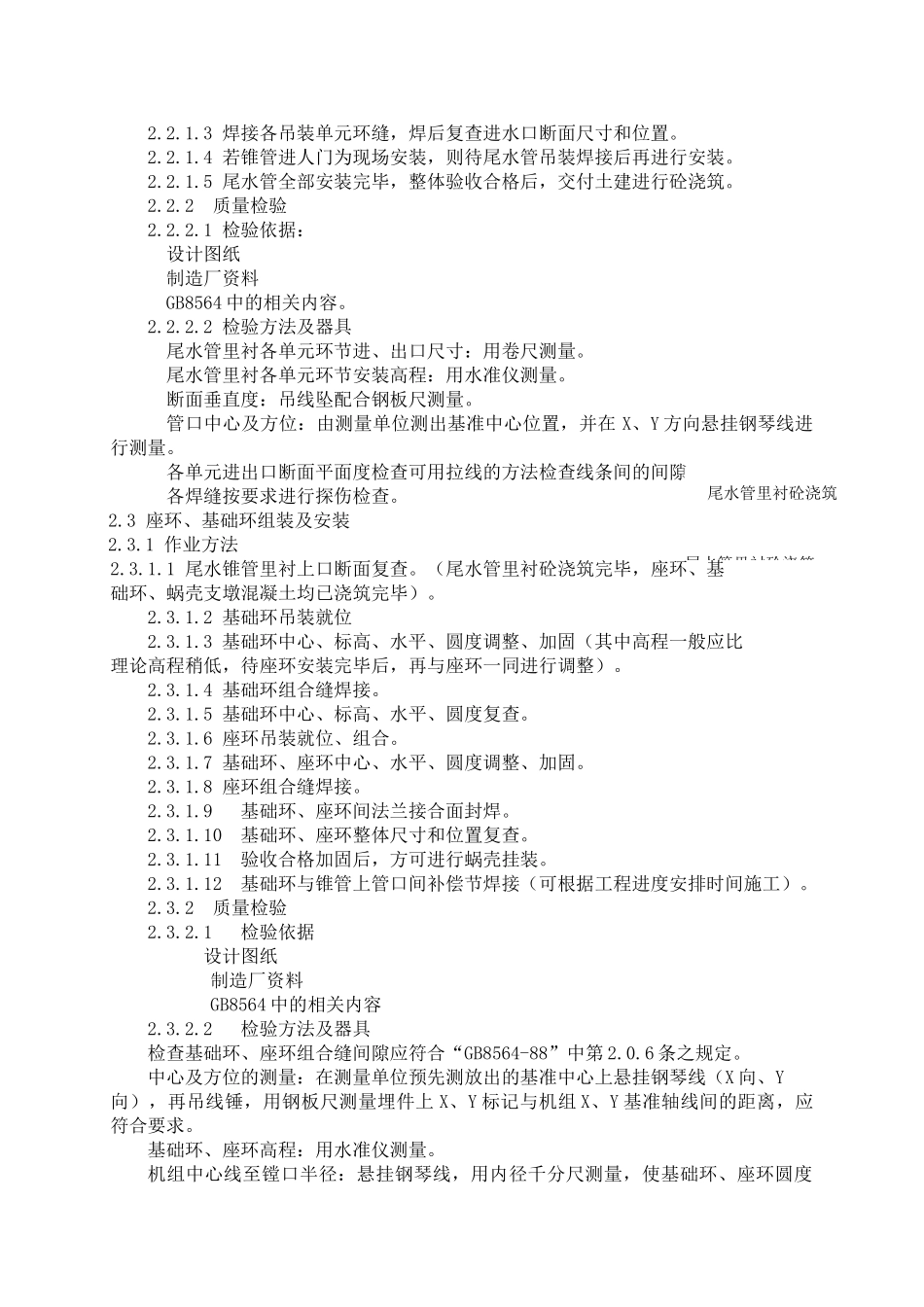

混流式水轮机安装作业指导书1、混流式水轮机安装工艺流程图2、 作业方法及要求2.1 施工准备2.1.1 熟悉图纸及制造厂的技术资料，了解设备的结构特点、技术要求及工艺要求。2.1.2 根据工程特点，结合现场的具体情况，编制施工技术措施。2.1.3 对施工人员进行技术交底。2.1.4 临时工装、器具制作，施工工器具准备。2.2 尾水管里衬拼装与安装2.2.1 作业方法2.2.1.1 根据尾水管到货设备的具体情况（若为分块到货），在尾水肘管拼装平台上将各分瓣件组焊成吊装单元。2.2.1.2 根据安装顺序将组焊成的各吊装单元拖运至施工现场吊装就位，并控制调整各断面尺寸和整体位置，然后加固定位。施工准备尾水管里衬拼装座环、基础环组装及安装蜗壳挂装及安装机坑里衬、接力器里衬安装机坑测定与座环、基础环加工导水机构予装转轮与主轴整体吊入机坑导水机构安装机组联轴、轴线调整主轴密封及水导轴承安装辅助设备及管路安装起动试运行尾水管里衬砼浇筑座环、基础环支墩砼浇筑蜗壳支墩砼浇筑机组二期砼浇筑尾水管里衬安装蜗壳拼装2.2.1.3 焊接各吊装单元环缝，焊后复查进水口断面尺寸和位置。2.2.1.4 若锥管进人门为现场安装，则待尾水管吊装焊接后再进行安装。2.2.1.5 尾水管全部安装完毕，整体验收合格后，交付土建进行砼浇筑。2.2.2 质量检验2.2.2.1 检验依据：设计图纸制造厂资料GB8564 中的相关内容。2.2.2.2 检验方法及器具尾水管里衬各单元环节进、出口尺寸：用卷尺测量。尾水管里衬各单元环节安装高程：用水准仪测量。断面垂直度：吊线坠配合钢板尺测量。管口中心及方位：由测量单位测出基准中心位置，并在 X、Y 方向悬挂钢琴线进行测量。各单元进出口断面平面度检查可用拉线的方法检查线条间的间隙。各焊缝按要求进行探伤检查。2.3 座环、基础环组装及安装2.3.1 作业方法2.3.1.1 尾水锥管里衬上口断面复查。（尾水管里衬砼浇筑完毕，座环、基础环、蜗壳支墩混凝土均已浇筑完毕）。2.3.1.2 基础环吊装就位2.3.1.3 基础环中心、标高、水平、圆度调整、加固（其中高程一般应比理论高程稍低，待座环安装完毕后，再与座环一同进行调整）。2.3.1.4 基础环组合缝焊接。2.3.1.5 基础环中心、标高、水平、圆度复查。2.3.1.6 座环吊装就位、组合。2.3.1.7 基础环、座环中心、水平、圆度调整、加固。2.3.1.8 座环组合缝焊接。2.3.1.9 基础环、座环间法兰接合面封焊。2.3.1.10 基础环、座环整体尺寸和位置复查。2.3.1.11 验收合格加固...
