渠道倒虹吸降水试验方案

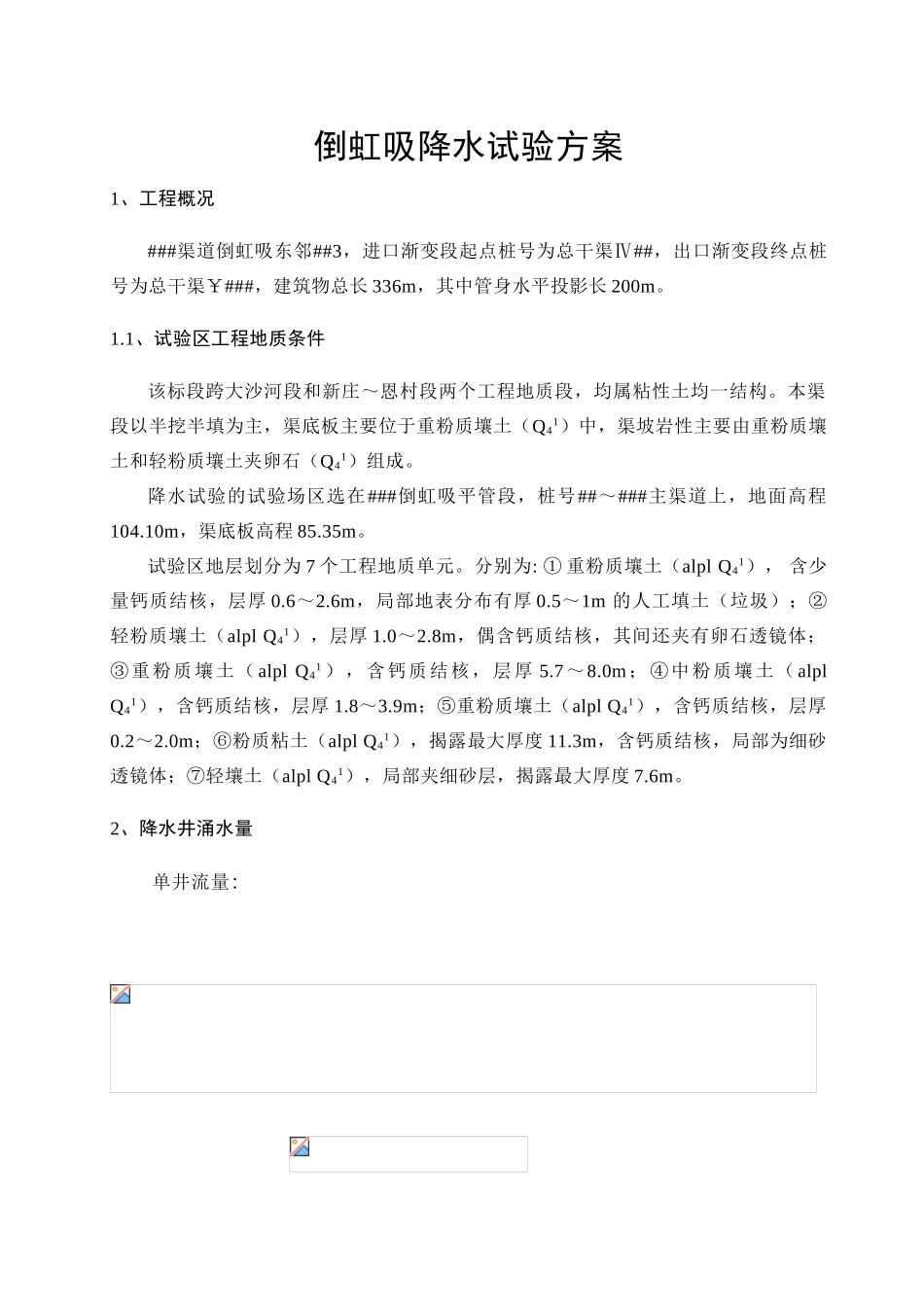

倒虹吸降水试验方案1、工程概况###渠道倒虹吸东邻##3，进口渐变段起点桩号为总干渠Ⅳ##，出口渐变段终点桩号为总干渠￥###，建筑物总长 336m，其中管身水平投影长 200m。1.1、试验区工程地质条件该标段跨大沙河段和新庄～恩村段两个工程地质段，均属粘性土均一结构。本渠段以半挖半填为主，渠底板主要位于重粉质壤土（Q41）中，渠坡岩性主要由重粉质壤土和轻粉质壤土夹卵石（Q41）组成。降水试验的试验场区选在###倒虹吸平管段，桩号##～###主渠道上，地面高程104.10m，渠底板高程 85.35m。试验区地层划分为 7 个工程地质单元。分别为: ① 重粉质壤土（alpl Q41）， 含少量钙质结核，层厚 0.6～2.6m，局部地表分布有厚 0.5～1m 的人工填土（垃圾）；②轻粉质壤土（alpl Q41），层厚 1.0～2.8m，偶含钙质结核，其间还夹有卵石透镜体；③重粉质壤土（alpl Q41 ），含钙质结核，层厚 5.7～8.0m；④中粉质壤土（ alpl Q41），含钙质结核，层厚 1.8～3.9m；⑤重粉质壤土（alpl Q41），含钙质结核，层厚0.2～2.0m；⑥粉质粘土（alpl Q41），揭露最大厚度 11.3m，含钙质结核，局部为细砂透镜体；⑦轻壤土（alpl Q41），局部夹细砂层，揭露最大厚度 7.6m。2、降水井涌水量单井流量： K：渗透系数（m/h）； Q：单井涌水量(m³/h)；：含水层外边界处的水位或渗流厚度（m）； ：井中水位（m）；R：圆柱形含水层的半径（抽水影响半径）（m）；：井的点半径（m）；：井中水位降深值（m）3、降水首先，采纳渠道明排，明渠间距约 30m，共五条明渠排水沟。将地下水位基本降到 97.350m（高程）。方案 1，在渠道开挖至 97.350m（高程）,采纳井管降水，到第③层重粉质壤土。井径 0.5m,井深 25m,井底座落在第⑥层粉质粘土上。倒虹吸各地层渗透系数表含 水 层 厚 度 24 m ， 水 位 降 深 23 m ， 影 响 半 径 40 m 。 平 均 渗 透 系 数 为 K=，经计算单井涌水量。K：渗透系数（m/h）；：含水层外边界处的水位或渗流厚度（m），取 24m； R：圆柱形含水层的半径（抽水影响半径）（m）70m；：井的点半径（m） 0.25m；：井中水位降深值（m）取 23m。 渗透系数 K 的计算过程：渗透层厚度 24m，第③层厚度 4.8m，渗透系数 K=；第④层厚度取 3m，渗透系数 K=；第⑤层厚度取1.5m,渗透系数 K=；第⑥层厚度取 14.7m,渗透系数 K=。平均渗透系数单井流量理论值：水井间距 24m，沿开挖面共布置 12...
