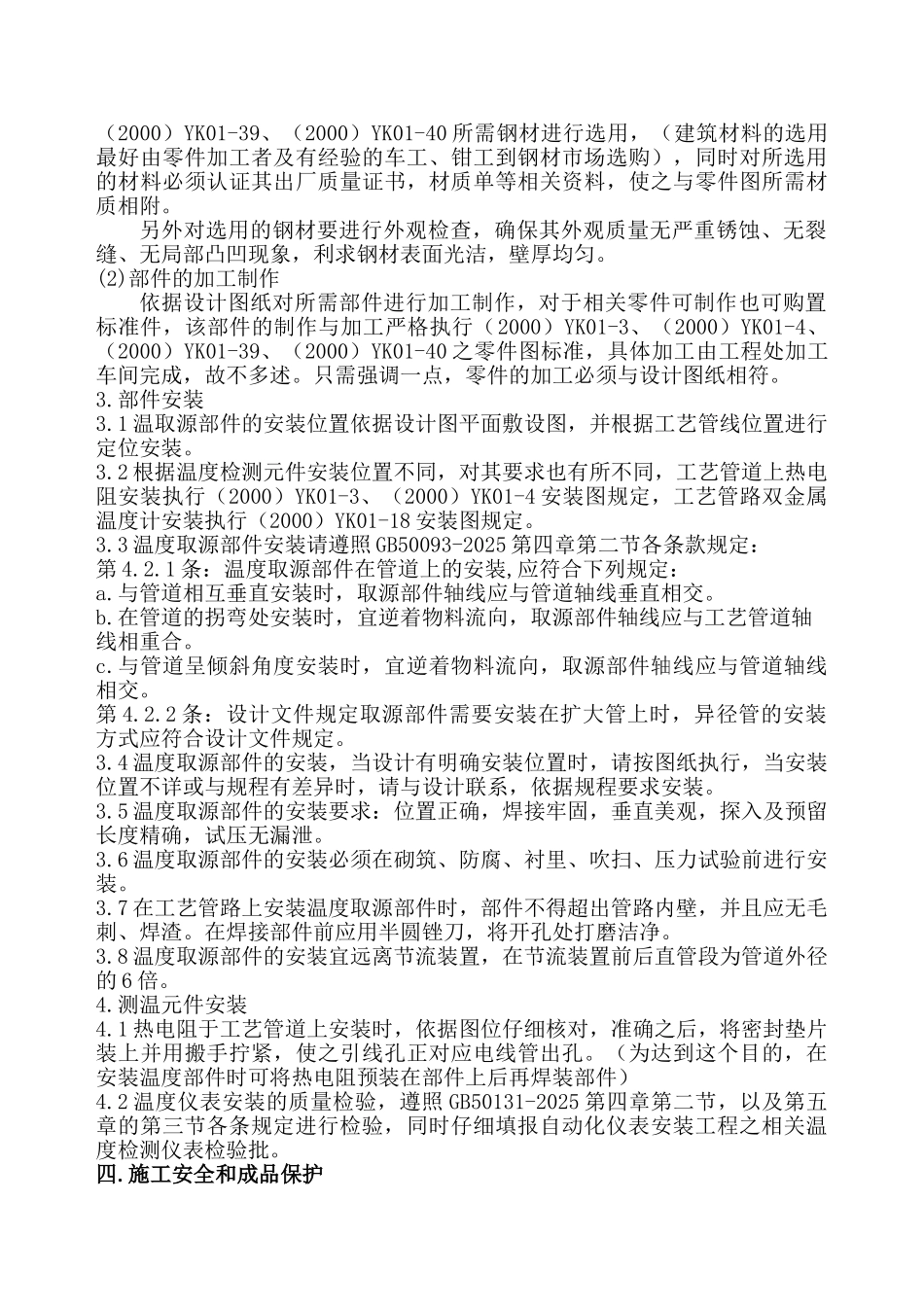

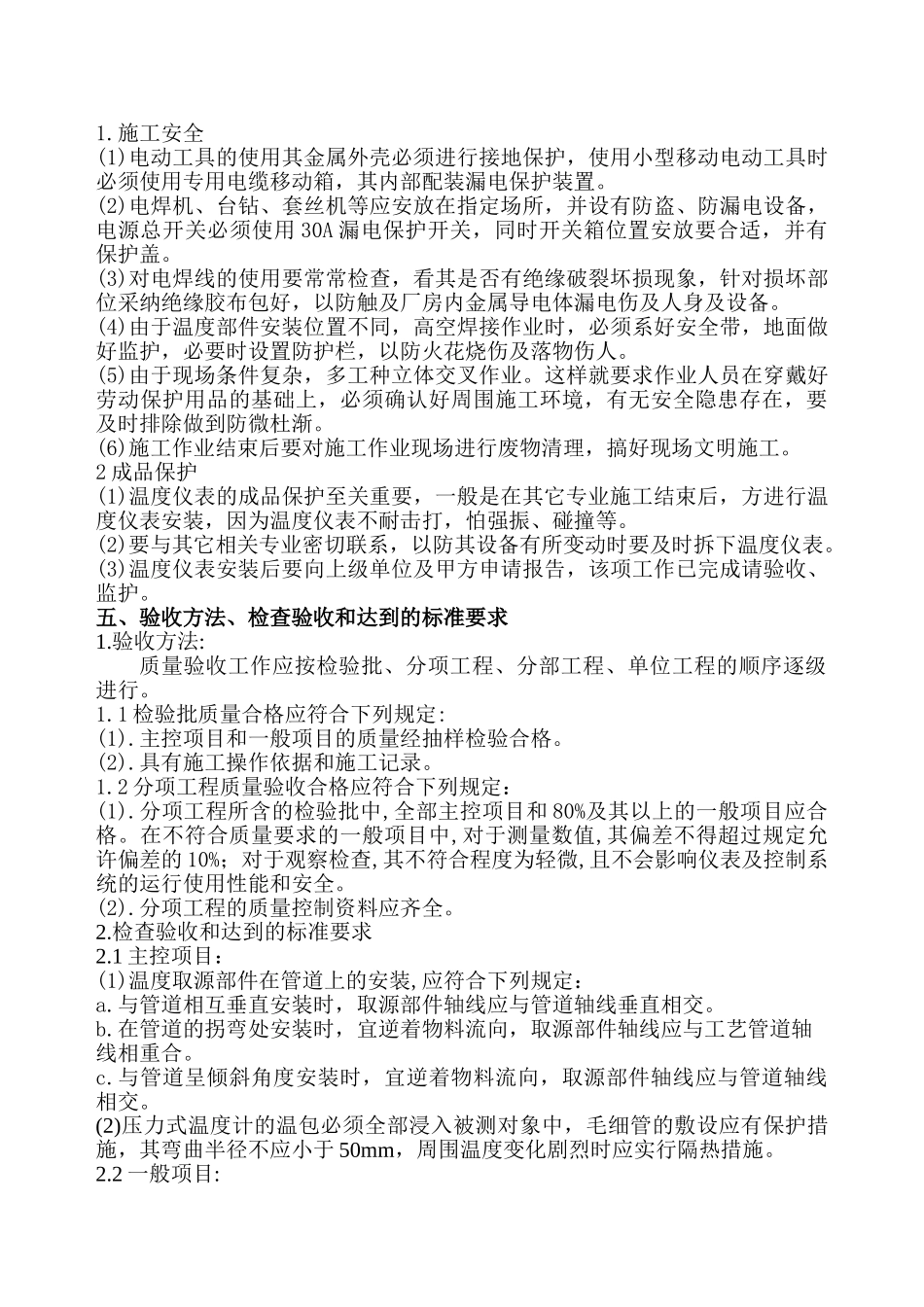

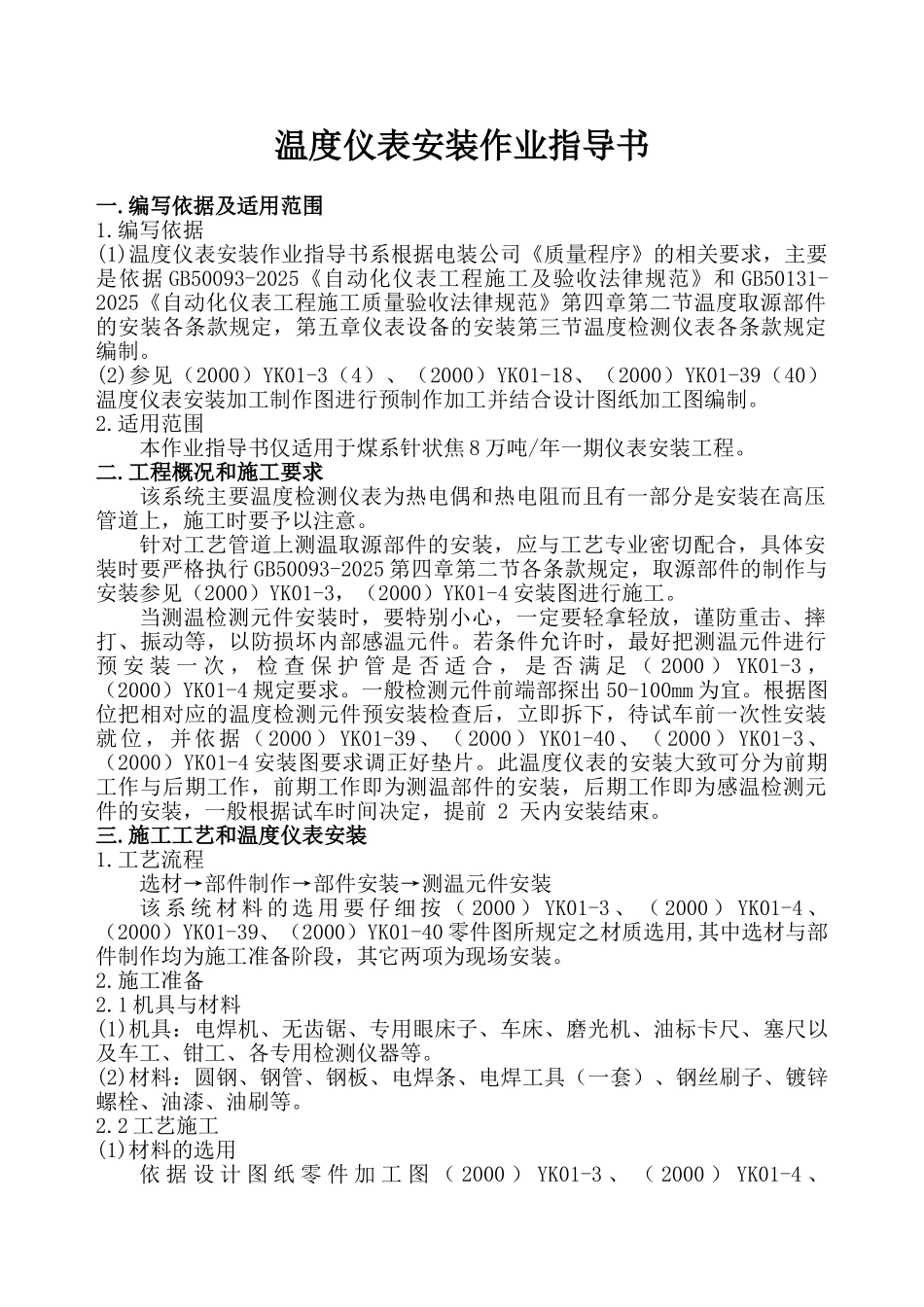

温度仪表安装作业指导书一.编写依据及适用范围1.编写依据(1)温度仪表安装作业指导书系根据电装公司《质量程序》的相关要求，主要是依据 GB50093-2025《自动化仪表工程施工及验收法律规范》和 GB50131-2025《自动化仪表工程施工质量验收法律规范》第四章第二节温度取源部件的安装各条款规定，第五章仪表设备的安装第三节温度检测仪表各条款规定编制。(2)参见（2000）YK01-3（4）、（2000）YK01-18、（2000）YK01-39（40）温度仪表安装加工制作图进行预制作加工并结合设计图纸加工图编制。2.适用范围本作业指导书仅适用于煤系针状焦 8 万吨/年一期仪表安装工程。二.工程概况和施工要求该系统主要温度检测仪表为热电偶和热电阻而且有一部分是安装在高压管道上，施工时要予以注意。针对工艺管道上测温取源部件的安装，应与工艺专业密切配合，具体安装时要严格执行 GB50093-2025 第四章第二节各条款规定，取源部件的制作与安装参见（2000）YK01-3，（2000）YK01-4 安装图进行施工。当测温检测元件安装时，要特别小心，一定要轻拿轻放，谨防重击、摔打、振动等，以防损坏内部感温元件。若条件允许时，最好把测温元件进行预 安 装 一 次 ， 检 查 保 护 管 是 否 适 合 ， 是 否 满 足 （ 2000 ） YK01-3 ，（2000）YK01-4 规定要求。一般检测元件前端部探出 50-100mm 为宜。根据图位把相对应的温度检测元件预安装检查后，立即拆下，待试车前一次性安装就位，并依据（2000）YK01-39、（2000）YK01-40、（2000）YK01-3、（2000）YK01-4 安装图要求调正好垫片。此温度仪表的安装大致可分为前期工作与后期工作，前期工作即为测温部件的安装，后期工作即为感温检测元件的安装，一般根据试车时间决定，提前 2 天内安装结束。三.施工工艺和温度仪表安装1.工艺流程选材→部件制作→部件安装→测温元件安装该 系 统 材 料 的 选 用 要 仔 细 按 （ 2000 ） YK01-3 、 （ 2000 ） YK01-4 、（2000）YK01-39、（2000）YK01-40 零件图所规定之材质选用,其中选材与部件制作均为施工准备阶段，其它两项为现场安装。2.施工准备2.1 机具与材料(1)机具：电焊机、无齿锯、专用眼床子、车床、磨光机、油标卡尺、塞尺以及车工、钳工、各专用检测仪器等。(2)材料：圆钢、钢管、钢板、电焊条、电焊工具（一套）、钢丝刷子、镀锌螺栓、油漆、油刷等。2.2 工艺施工(1)材料的选用依 据 设 计 图 纸 零 件 加...
