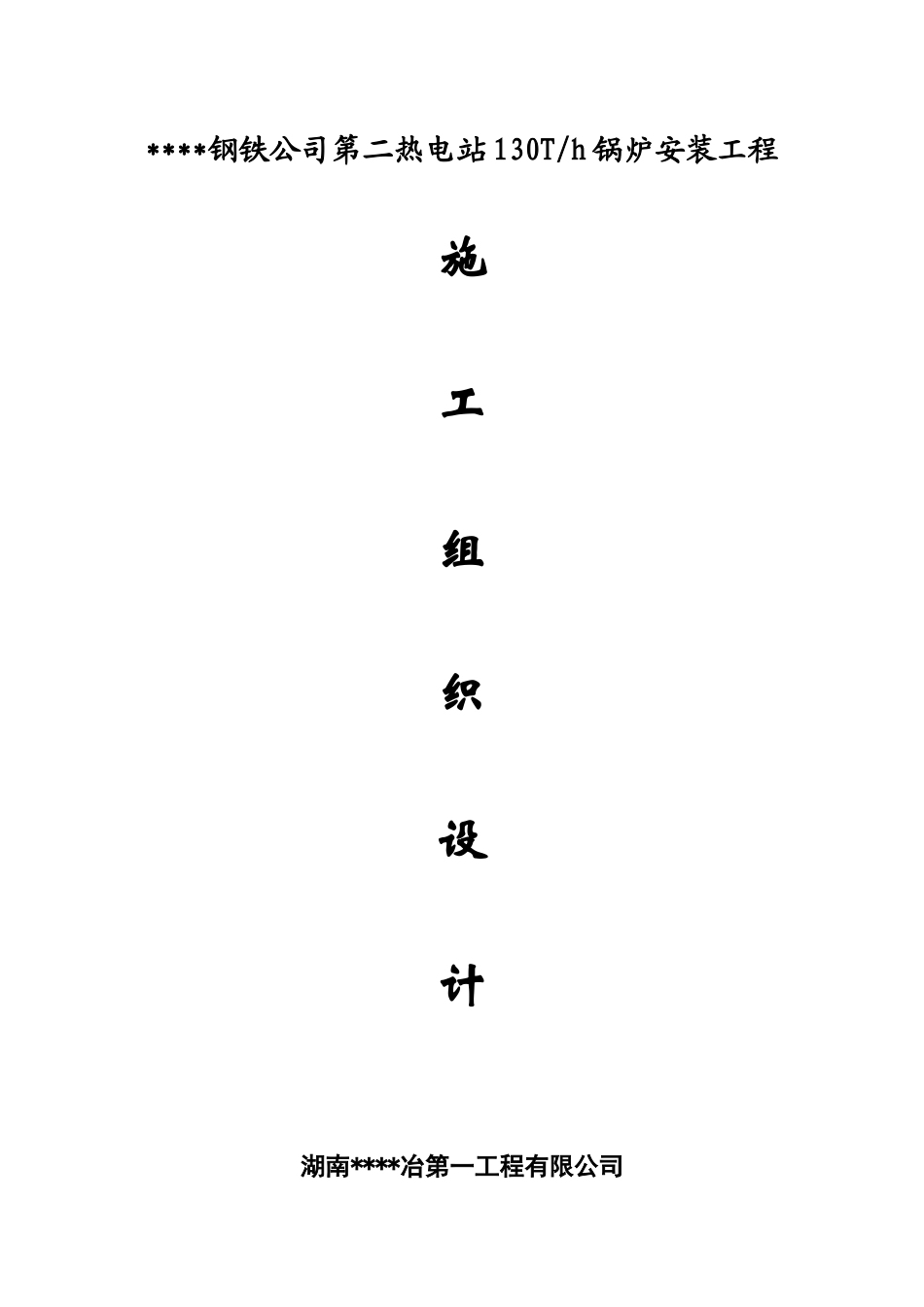

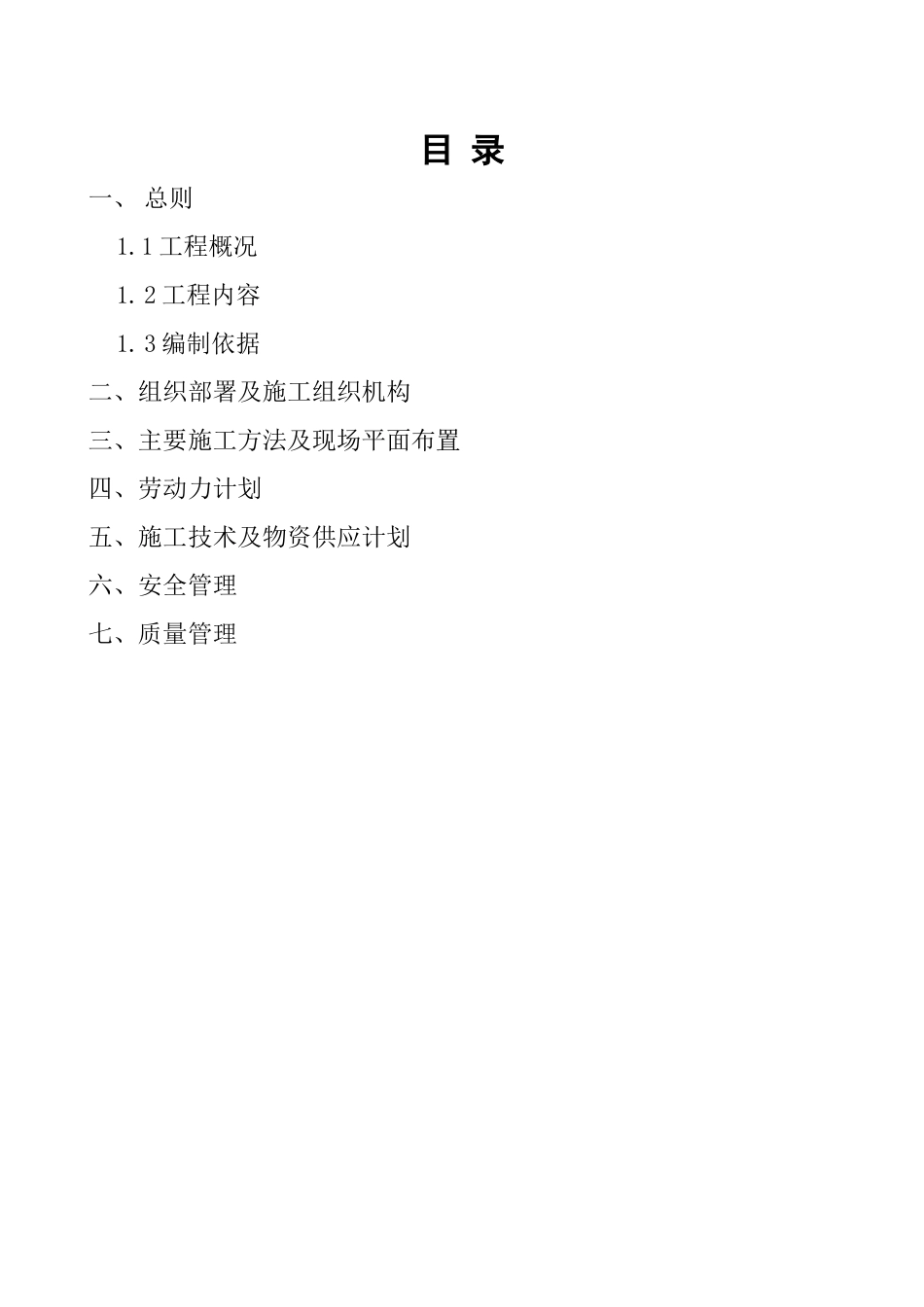

****钢铁公司第二热电站 130T/h 锅炉安装工程施工组织设计湖南****冶第一工程有限公司二○○四年九月 目 录一、 总则1.1 工程概况1.2 工程内容1.3 编制依据二、组织部署及施工组织机构三、主要施工方法及现场平面布置四、劳动力计划五、施工技术及物资供应计划六、安全管理七、质量管理1、工程概况****钢为满足增效扩容的要求决定新建一台 130T/h 燃气锅炉，锅炉安装工程位于****钢热电厂东北面，总工期为 100 天，施工现场钢架基础已基本完成，施工周期短、质量要求高，本锅炉为露天布置，施工现场狭窄，且正逢秋冬季节，气候潮湿多雨，施工难度大设备单体重，气包重达 20 多吨，又多高空作业。为此特编制方案，以指导施工。1. 1 工程内容此次安装工程包括锅炉本体及范围内的管道设备安装。1.2 工程简介本锅炉为悬吊式全钢制结构，锅炉设计工作压力为 3.82Mpa（130t/h）单锅筒自然循环锅炉采纳四角直流式燃气燃烧器、省煤器和空气遇热器交叉布置过热器温度调节采纳冷凝水喷水降温。全膜式水冷壁轻型炉墙。室内布置运行层标高 7m，在锅炉范围内（锅炉钢架范围除外）运转层设置混凝土板面大平台板，锅炉运转层以下封闭，运转层以上露天布置。1.2.1 汽包汽包采纳 20G 钢板卷制而成，汽包内径 1600mm，汽包外径 1692mm，长度12400mm（包括封头），汽包中心标高 28.88m。汽包内部的给水结构实行套管式结构，避开炉水与进入汽包的给水与温度较高的汽包金属壁直接接触，以降低汽包壁温差和热应力，内部采纳成熟高效的汽旋风分离器和钢丝网分离装置，确保饱和蒸汽品质符合电站锅炉的有关标准，单个汽水分离器出力及汽水分离器的总出力有 120%以上的裕度，汽包进水管孔以及其他可能出现温差的管孔，采纳合理的管孔结构形式，有效的防止管孔附近的热疲劳裂纹，汽包集中下降管管口设有栅格，防止水带汽水位计安全可靠便于正确观察指示。同一汽包上两端就地水位计的指示偏差不大于 20mm，采纳无盲区双色水位，汽包正常水位在中心线下 75mm,允许的最高和最低水位为正常水位线，上下 75mm，并设置电接点水位表作指示、报警保护用，汽包水位测孔不少于 4 小时，汽包上配有供酸洗，热工测量，停炉保护、水压试验、加药、连续排污、紧急放水、炉水及蒸汽取样、省煤再器再循环管、安全阀、空气阀等管座及相应的阀门。1.2.2 燃烧室与水冷壁燃烧室采纳全焊接的膜式水冷壁，以保证燃烧室的严密性，鳍片管节距为90mm，两管间密封扁钢为...
