湖南益阳市某路顶管施工组织设计

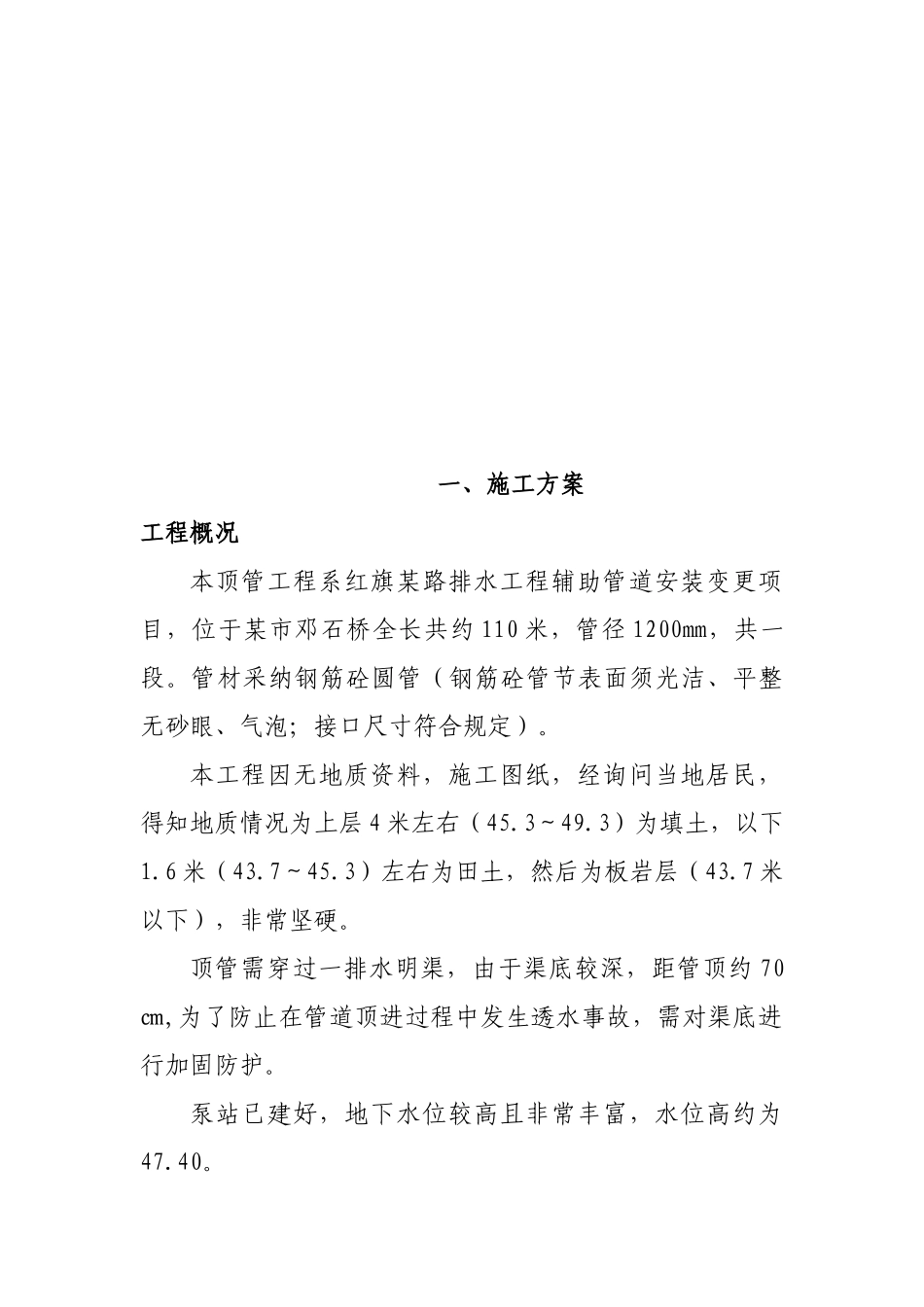

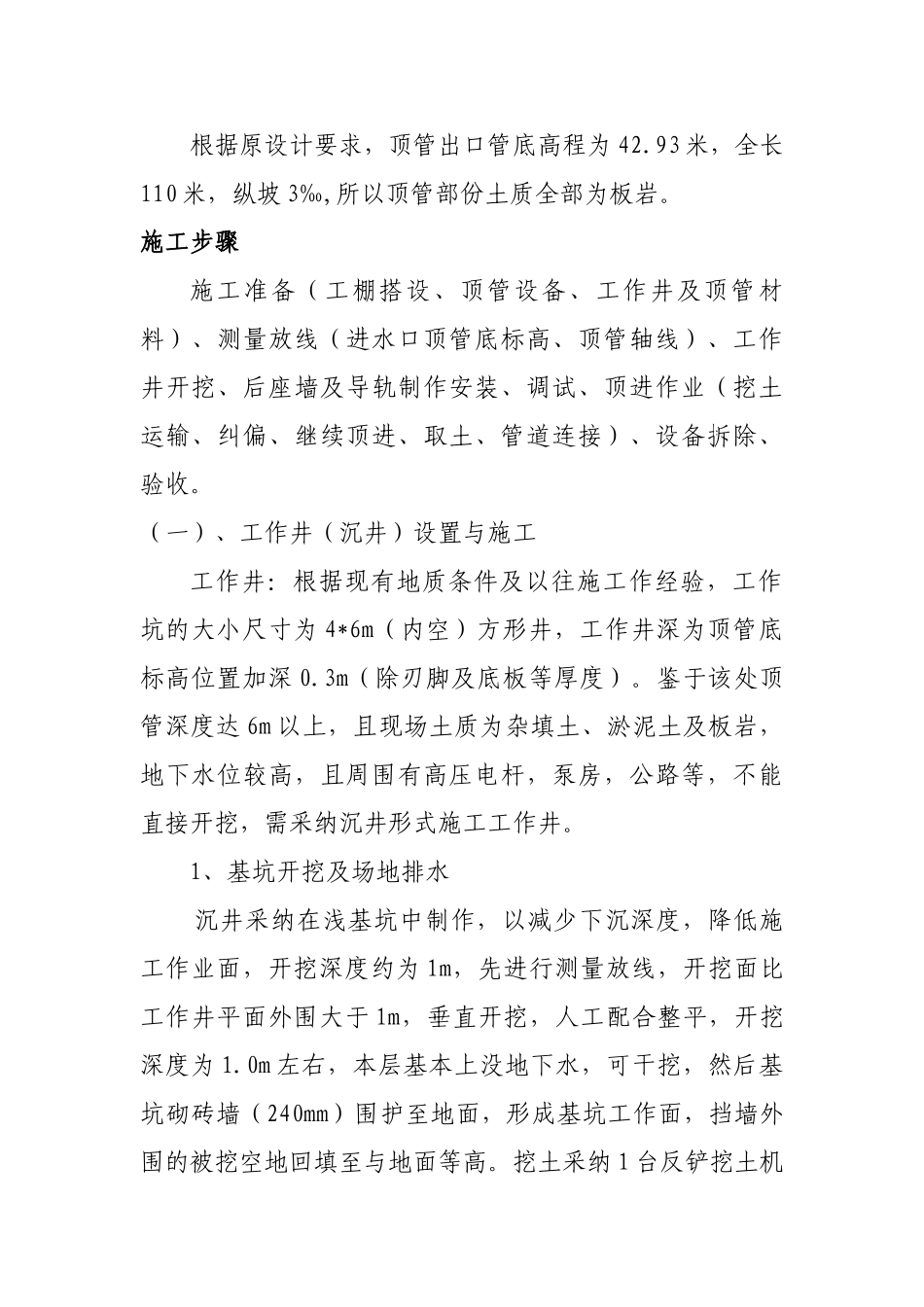

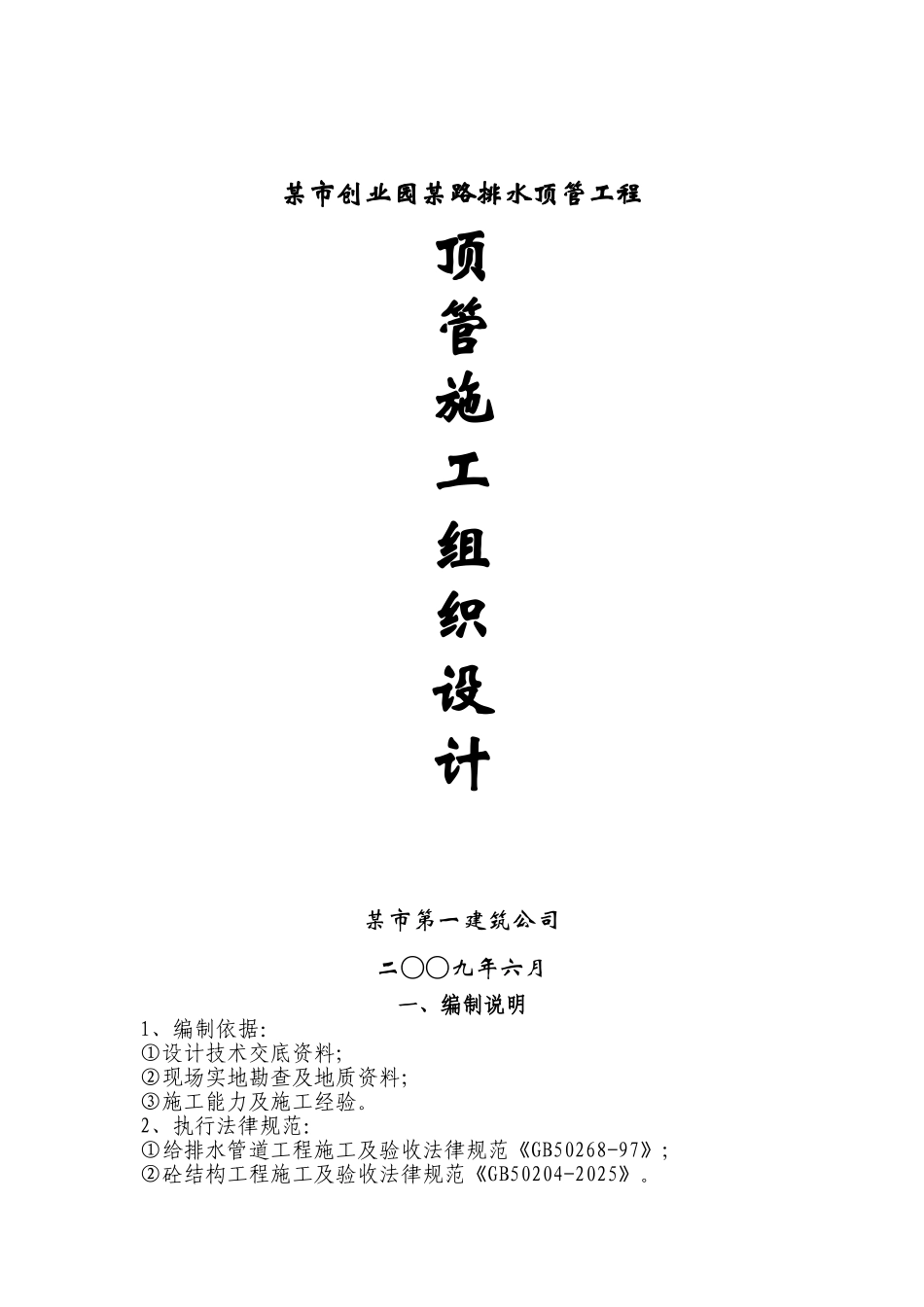

某市创业园某路排水顶管工程顶管施工组织设计某市第一建筑公司二○○九年六月一、编制说明1、编制依据：①设计技术交底资料；②现场实地勘查及地质资料；③施工能力及施工经验。2、执行法律规范：①给排水管道工程施工及验收法律规范《GB50268-97》；②砼结构工程施工及验收法律规范《GB50204-2025》。一、施工方案工程概况本顶管工程系红旗某路排水工程辅助管道安装变更项目，位于某市邓石桥全长共约 110 米，管径 1200mm，共一段。管材采纳钢筋砼圆管（钢筋砼管节表面须光洁、平整无砂眼、气泡；接口尺寸符合规定）。本工程因无地质资料，施工图纸，经询问当地居民，得知地质情况为上层 4 米左右（45.3～49.3）为填土，以下1.6 米（43.7～45.3）左右为田土，然后为板岩层（43.7 米以下），非常坚硬。顶管需穿过一排水明渠，由于渠底较深，距管顶约 70 ㎝,为了防止在管道顶进过程中发生透水事故，需对渠底进行加固防护。泵站已建好，地下水位较高且非常丰富，水位高约为47.40。根据原设计要求，顶管出口管底高程为 42.93 米，全长110 米，纵坡 3‰,所以顶管部份土质全部为板岩。施工步骤施工准备（工棚搭设、顶管设备、工作井及顶管材料）、测量放线（进水口顶管底标高、顶管轴线）、工作井开挖、后座墙及导轨制作安装、调试、顶进作业（挖土运输、纠偏、继续顶进、取土、管道连接）、设备拆除、验收。（一）、工作井（沉井）设置与施工工作井：根据现有地质条件及以往施工作经验，工作坑的大小尺寸为 4*6m（内空）方形井，工作井深为顶管底标高位置加深 0.3m（除刃脚及底板等厚度）。鉴于该处顶管深度达 6m 以上，且现场土质为杂填土、淤泥土及板岩，地下水位较高，且周围有高压电杆，泵房，公路等，不能直接开挖，需采纳沉井形式施工工作井。 1、基坑开挖及场地排水 沉井采纳在浅基坑中制作，以减少下沉深度，降低施工作业面，开挖深度约为 1m，先进行测量放线，开挖面比工作井平面外围大于 1m，垂直开挖，人工配合整平，开挖深度为 1.0m 左右，本层基本上没地下水，可干挖，然后基坑砌砖墙（240mm）围护至地面，形成基坑工作面，挡墙外围的被挖空地回填至与地面等高。挖土采纳 1 台反铲挖土机进行，配合人工修坡及平整坑底，挖出的土运到弃土场地堆放。基坑上自然地面进行使之有定向排水坡度的工作面并开挖排水沟、集水井，以防地面水、雨水流入坑内，减小井内土壤的含水量。 2、垫层回填 根据设计要求井体四周刃脚...
