溶剂型自流平地面方案

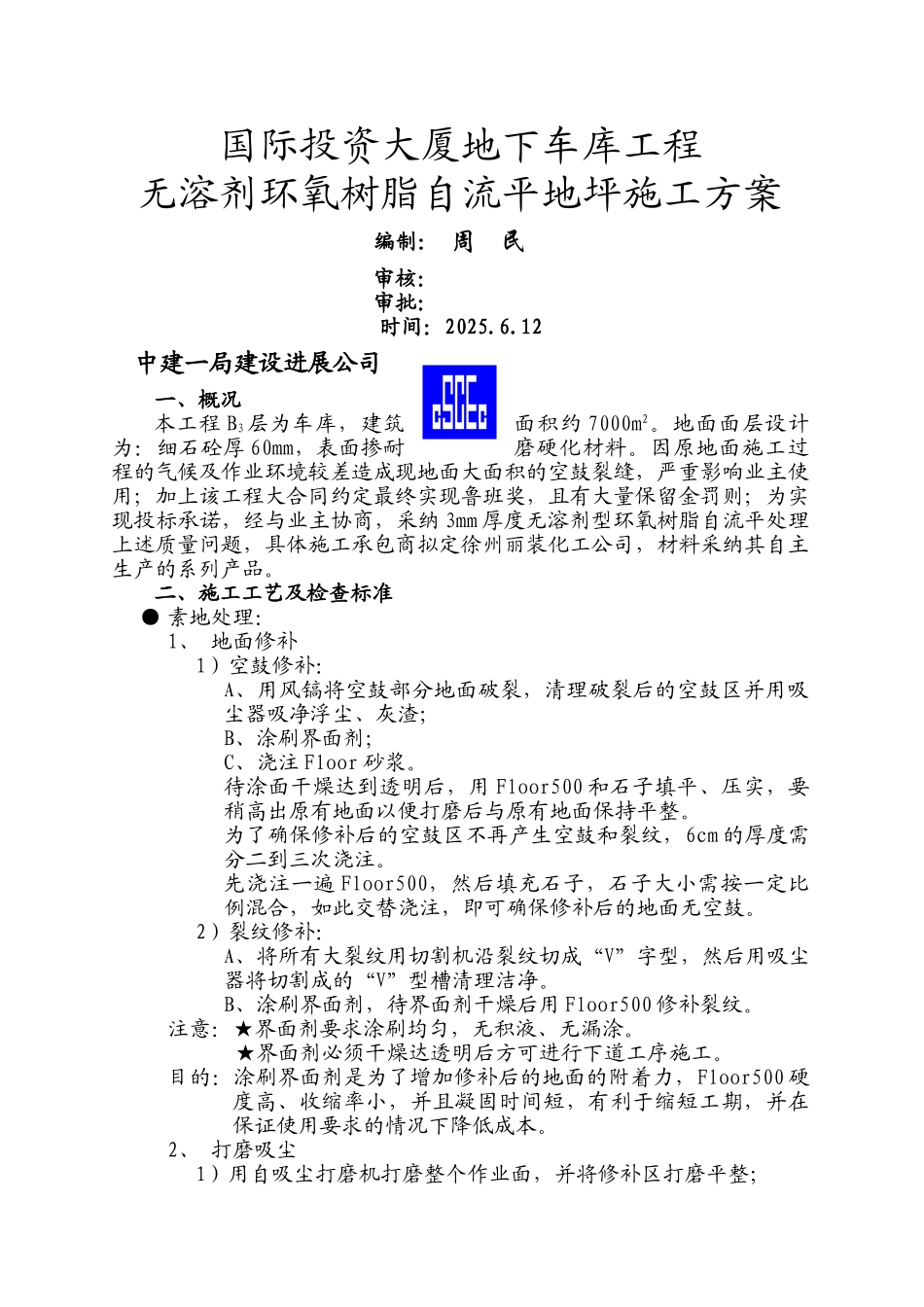

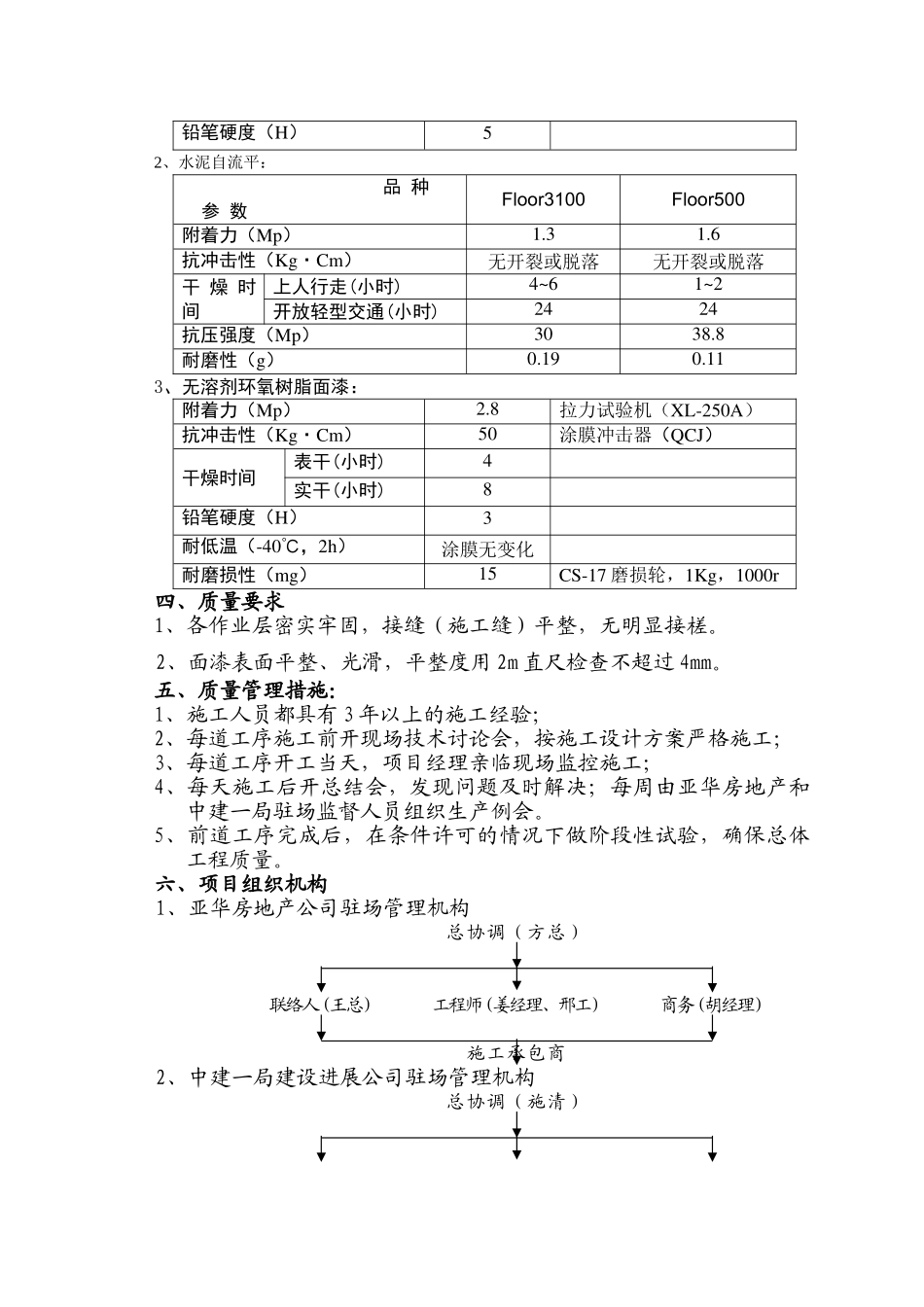

国际投资大厦地下车库工程无溶剂环氧树脂自流平地坪施工方案编制： 周 民审核： 审批： 时间：2025.6.12中建一局建设进展公司一、概况 本工程 B3 层为车库，建筑面积约 7000m2。地面面层设计为：细石砼厚 60mm，表面掺耐磨硬化材料。因原地面施工过程的气候及作业环境较差造成现地面大面积的空鼓裂缝，严重影响业主使用；加上该工程大合同约定最终实现鲁班奖，且有大量保留金罚则；为实现投标承诺，经与业主协商，采纳 3mm 厚度无溶剂型环氧树脂自流平处理上述质量问题，具体施工承包商拟定徐州丽装化工公司，材料采纳其自主生产的系列产品。二、施工工艺及检查标准● 素地处理：1、 地面修补1）空鼓修补：A、用风镐将空鼓部分地面破裂，清理破裂后的空鼓区并用吸尘器吸净浮尘、灰渣；B、涂刷界面剂；C、浇注 Floor 砂浆。待涂面干燥达到透明后，用 Floor500 和石子填平、压实，要稍高出原有地面以便打磨后与原有地面保持平整。为了确保修补后的空鼓区不再产生空鼓和裂纹，6cm 的厚度需分二到三次浇注。先浇注一遍 Floor500，然后填充石子，石子大小需按一定比例混合，如此交替浇注，即可确保修补后的地面无空鼓。2）裂纹修补：A、将所有大裂纹用切割机沿裂纹切成“V”字型，然后用吸尘器将切割成的“V”型槽清理洁净。B、涂刷界面剂，待界面剂干燥后用 Floor500 修补裂纹。注意：★界面剂要求涂刷均匀，无积液、无漏涂。★界面剂必须干燥达透明后方可进行下道工序施工。目的：涂刷界面剂是为了增加修补后的地面的附着力，Floor500 硬度高、收缩率小，并且凝固时间短，有利于缩短工期，并在保证使用要求的情况下降低成本。2、 打磨吸尘1）用自吸尘打磨机打磨整个作业面，并将修补区打磨平整；2）清除浮尘、油污、旧漆面；3）用吸尘器吸净整个作业面的灰渣和浮尘。 注意：此工序是为了将地面打磨粗糙，以使界面剂更好的渗透入地面，增强地面的附着力。而对地面平整度不会带来本质的改观，最终地面的平整度由基层决定。2、 细小裂纹修补（★）1） 整个作业区涂装界面剂；2） 快干早强型水泥自流平涂装。标准：地面经处理后，无空鼓、无裂纹、无剥脱。● 无溶剂环氧树脂自流平面漆施工① 环氧底漆涂装为了增强与地面的附着力，在中涂层完全干燥硬化后，打磨、吸尘，然后将双组分水性底漆混合并搅拌均匀，用滚筒或刮板涂装。要求涂刷均匀，无漏涂,漆膜厚度要达到 40 微米。② 无溶剂环氧树脂砂浆批补主要用来消除砂眼...
