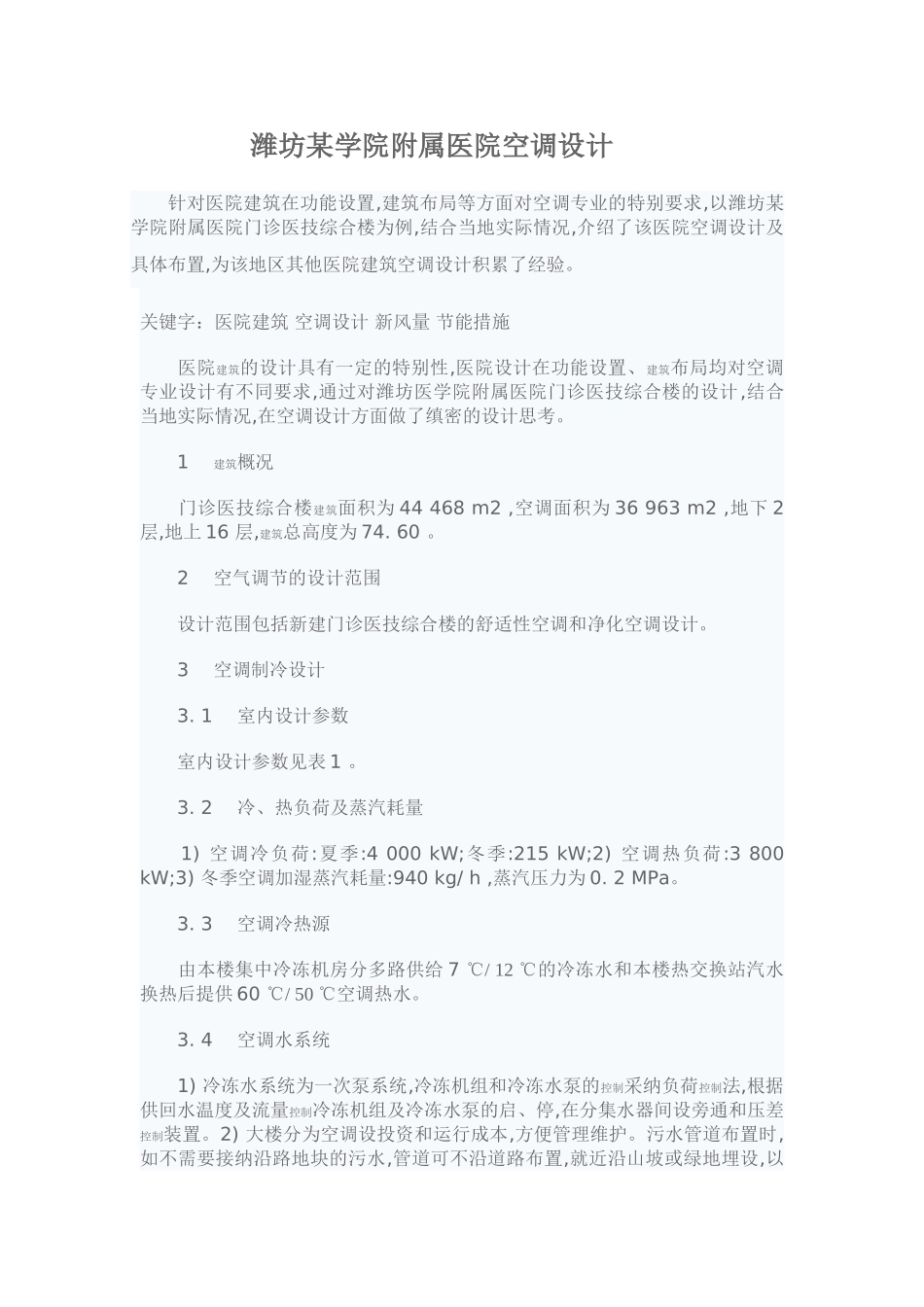

潍坊某学院附属医院空调设计

潍坊某学院附属医院空调设计针对医院建筑在功能设置,建筑布局等方面对空调专业的特别要求,以潍坊某学院附属医院门诊医技综合楼为例,结合当地实际情况,介绍了该医院空调设计及具体布置,为该地区其他医院建筑空调设计积累了经验。 关键字：医院建筑 空调设计 新风量 节能措施 医院建筑的设计具有一定的特别性,医院设计在功能设置、建筑布局均对空调专业设计有不同要求,通过对潍坊医学院附属医院门诊医技综合楼的设计,结合当地实际情况,在空调设计方面做了缜密的设计思考。 1 建筑概况 门诊医技综合楼建筑面积为 44 468 m2 ,空调面积为 36 963 m2 ,地下 2 层,地上 16 层,建筑总高度为 74. 60 。 2 空气调节的设计范围 设计范围包括新建门诊医技综合楼的舒适性空调和净化空调设计。 3 空调制冷设计 3. 1 室内设计参数 室内设计参数见表 1 。 3. 2 冷、热负荷及蒸汽耗量 1) 空调冷负荷:夏季:4 000 kW;冬季:215 kW;2) 空调热负荷:3 800 kW;3) 冬季空调加湿蒸汽耗量:940 kg/ h ,蒸汽压力为 0. 2 MPa。 3. 3 空调冷热源 由本楼集中冷冻机房分多路供给 7 ℃/ 12 ℃的冷冻水和本楼热交换站汽水换热后提供 60 ℃/ 50 ℃空调热水。 3. 4 空调水系统 1) 冷冻水系统为一次泵系统,冷冻机组和冷冻水泵的控制采纳负荷控制法,根据供回水温度及流量控制冷冻机组及冷冻水泵的启、停,在分集水器间设旁通和压差控制装置。2) 大楼分为空调设投资和运行成本,方便管理维护。污水管道布置时,如不需要接纳沿路地块的污水,管道可不沿道路布置,就近沿山坡或绿地埋设,以减少管道长度,节约投资。在确定管道坡度时尽量等同道路坡度,以减少管道埋深,如遇到山坡地中较平的台地,按法律规范允许的最小坡度确定管道坡降。3. 2 污水处理 山坡地一般地形高低起伏,如一定要将污水集中进行处理,则需要建设很多污水泵站,投资和运行费用都将较大,而且在山坡地长距离埋设管道也不安全,管道容易发生故障,所以建议山坡地如污水无法集中处理时,可根据地形划分排水分区,污水根据地形分散进行处理,处理设施可采纳小型生活污水处理设备。目前我国采纳的小型生活污水处理工艺主要有:化粪池、稳定塘、污水的土地处理、活性污泥法和生物膜法。 3. 3 排水管道的选择 排水管道管材的选择主要考虑就地取材,根据水质、断面尺寸、土壤性质、地下水位、地下水侵蚀性、内外所受压力以及现场条件、施工方法等因素进行选择。不同的...
