潘桥隧道总体施工技术方案

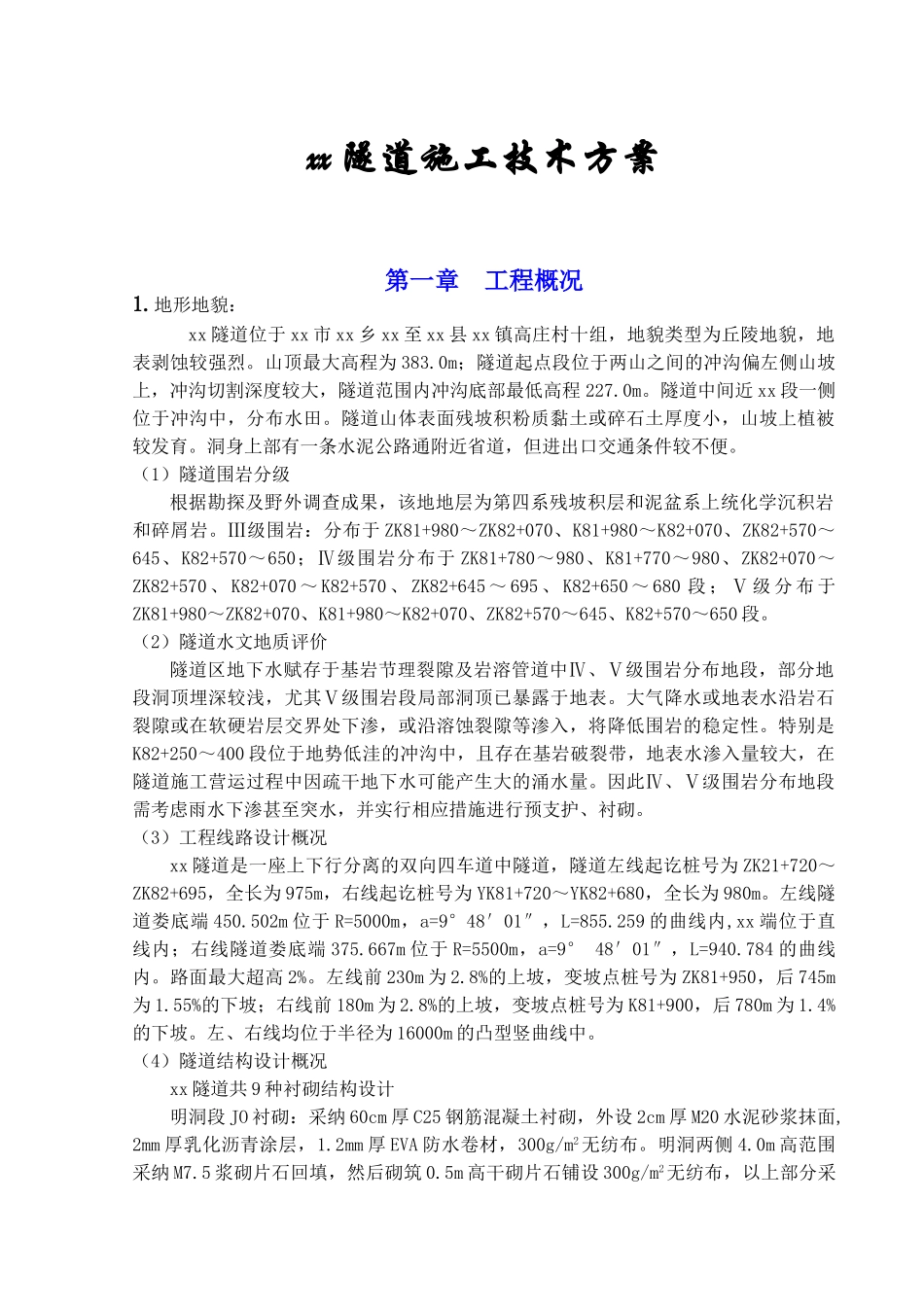

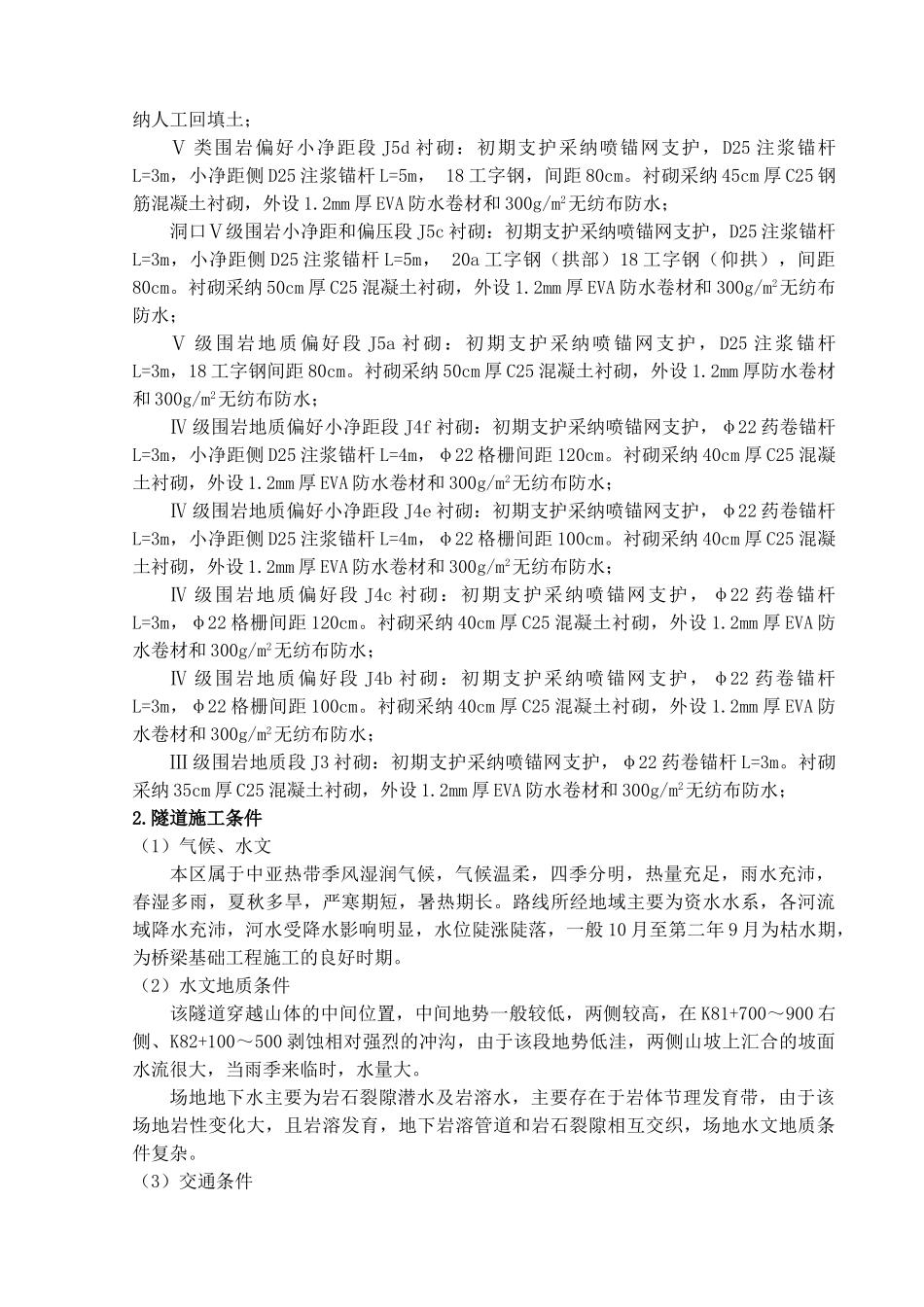

xx 隧道施工技术方案第一章 工程概况1.地形地貌：xx 隧道位于 xx 市 xx 乡 xx 至 xx 县 xx 镇高庄村十组，地貌类型为丘陵地貌，地表剥蚀较强烈。山顶最大高程为 383.0m；隧道起点段位于两山之间的冲沟偏左侧山坡上，冲沟切割深度较大，隧道范围内冲沟底部最低高程 227.0m。隧道中间近 xx 段一侧位于冲沟中，分布水田。隧道山体表面残坡积粉质黏土或碎石土厚度小，山坡上植被较发育。洞身上部有一条水泥公路通附近省道，但进出口交通条件较不便。（1）隧道围岩分级根据勘探及野外调查成果，该地地层为第四系残坡积层和泥盆系上统化学沉积岩和碎屑岩。Ⅲ级围岩：分布于 ZK81+980～ZK82+070、K81+980～K82+070、ZK82+570～645、K82+570～650；Ⅳ级围岩分布于 ZK81+780～980、K81+770～980、ZK82+070～ZK82+570 、 K82+070 ～ K82+570 、 ZK82+645 ～ 695 、 K82+650 ～ 680 段 ； Ⅴ 级 分 布 于ZK81+980～ZK82+070、K81+980～K82+070、ZK82+570～645、K82+570～650 段。（2）隧道水文地质评价隧道区地下水赋存于基岩节理裂隙及岩溶管道中Ⅳ、Ⅴ级围岩分布地段，部分地段洞顶埋深较浅，尤其Ⅴ级围岩段局部洞顶已暴露于地表。大气降水或地表水沿岩石裂隙或在软硬岩层交界处下渗，或沿溶蚀裂隙等渗入，将降低围岩的稳定性。特别是K82+250～400 段位于地势低洼的冲沟中，且存在基岩破裂带，地表水渗入量较大，在隧道施工营运过程中因疏干地下水可能产生大的涌水量。因此Ⅳ、Ⅴ级围岩分布地段需考虑雨水下渗甚至突水，并实行相应措施进行预支护、衬砌。（3）工程线路设计概况xx 隧道是一座上下行分离的双向四车道中隧道，隧道左线起讫桩号为 ZK21+720～ZK82+695，全长为 975m，右线起讫桩号为 YK81+720～YK82+680，全长为 980m。左线隧道娄底端 450.502m 位于 R=5000m，a=9°48′01″，L=855.259 的曲线内,xx 端位于直线内；右线隧道娄底端 375.667m 位于 R=5500m，a=9° 48′01″，L=940.784 的曲线内。路面最大超高 2%。左线前 230m 为 2.8%的上坡，变坡点桩号为 ZK81+950，后 745m为 1.55%的下坡；右线前 180m 为 2.8%的上坡，变坡点桩号为 K81+900，后 780m 为 1.4%的下坡。左、右线均位于半径为 16000m 的凸型竖曲线中。 （4）隧道结构设计概况xx 隧道共 9 种衬砌结构设计明洞段 JO 衬砌：采纳 60cm 厚 C25 钢筋混凝土衬砌，外设 2cm 厚 M20 水泥砂浆抹面,2mm...
