澄合煤矿提升机电控系统改造

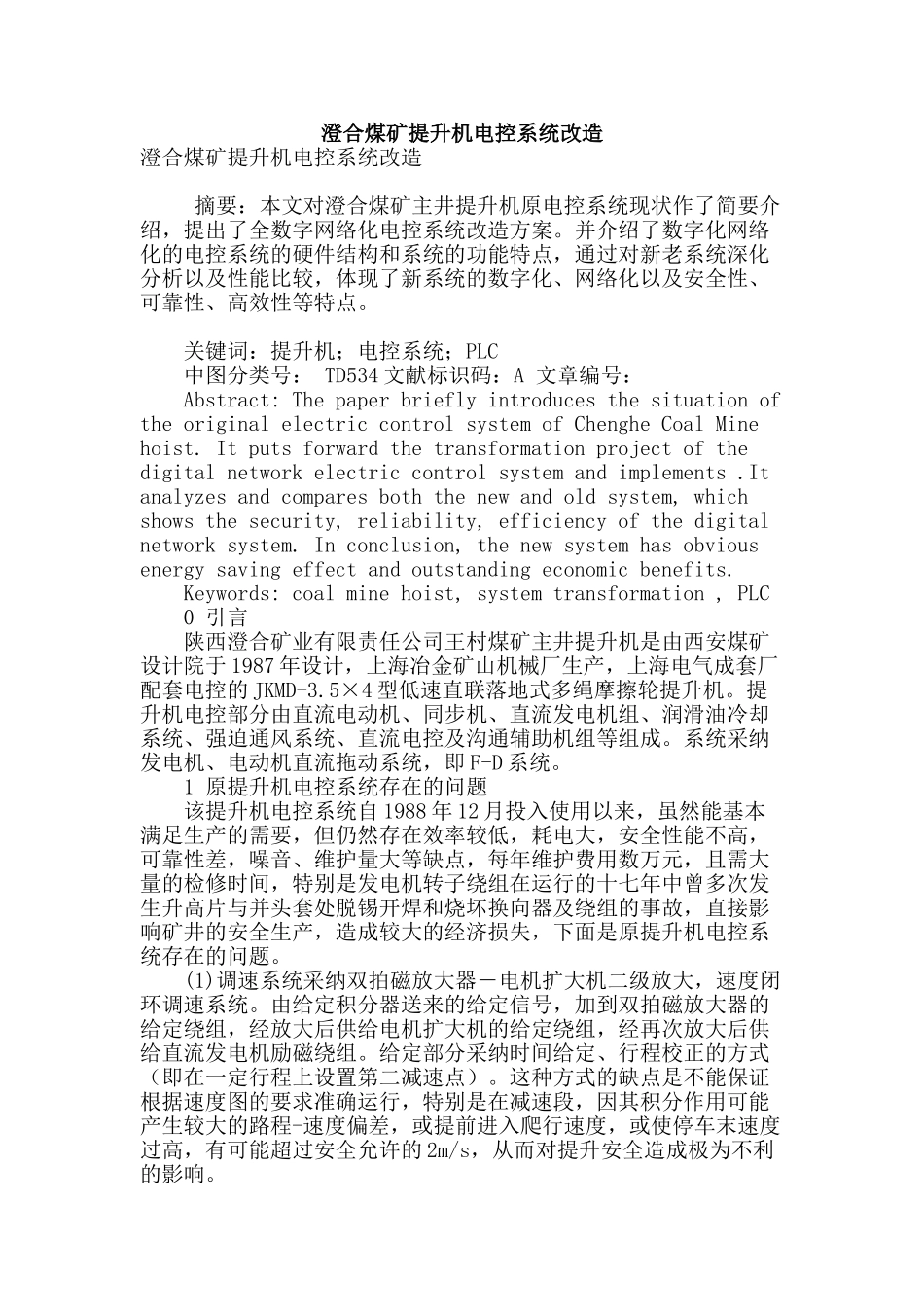

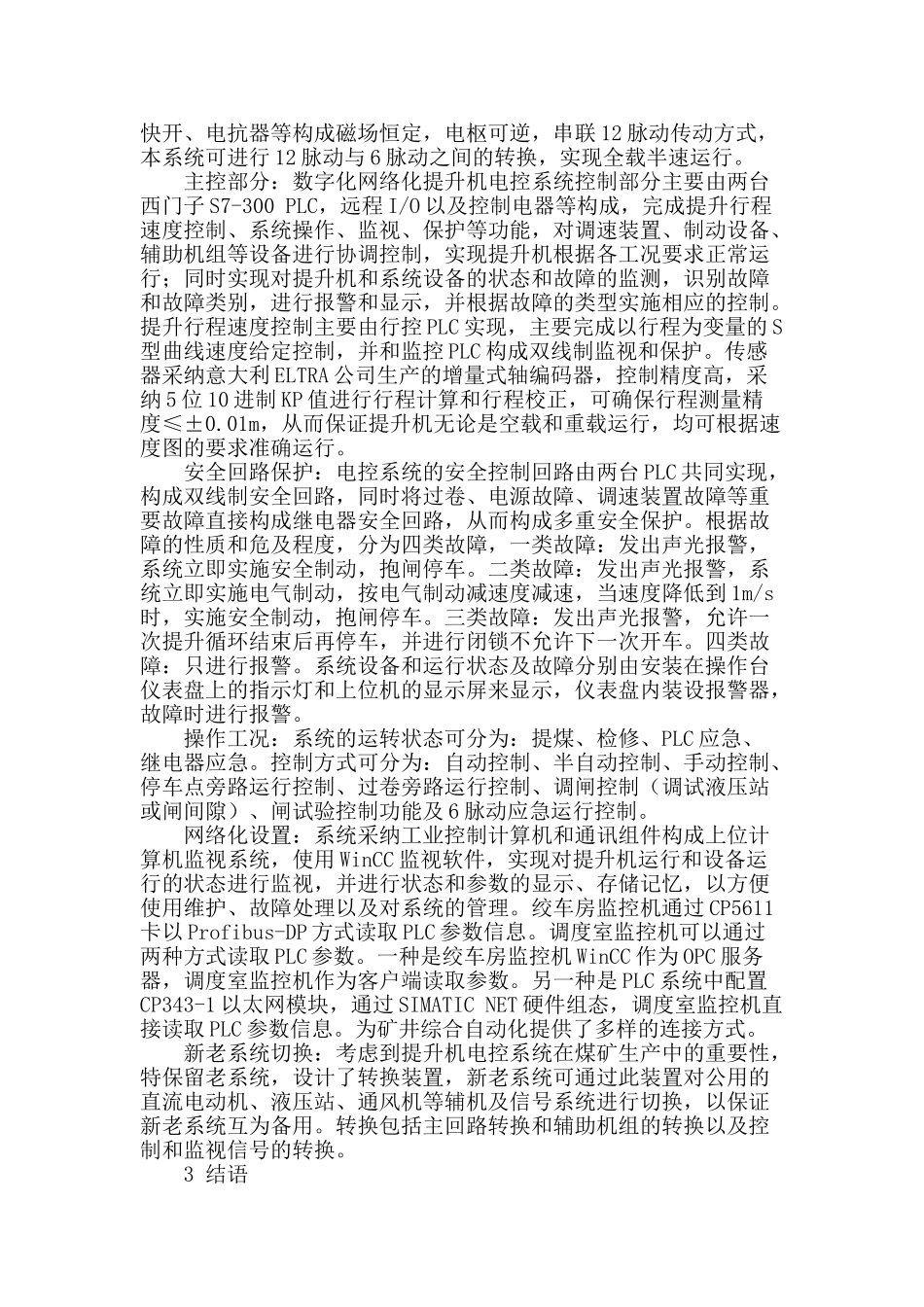

澄合煤矿提升机电控系统改造澄合煤矿提升机电控系统改造 摘要：本文对澄合煤矿主井提升机原电控系统现状作了简要介绍，提出了全数字网络化电控系统改造方案。并介绍了数字化网络化的电控系统的硬件结构和系统的功能特点，通过对新老系统深化分析以及性能比较，体现了新系统的数字化、网络化以及安全性、可靠性、高效性等特点。 关键词：提升机；电控系统；PLC 中图分类号： TD534 文献标识码：A 文章编号： Abstract: The paper briefly introduces the situation of the original electric control system of Chenghe Coal Mine hoist. It puts forward the transformation project of the digital network electric control system and implements .It analyzes and compares both the new and old system, which shows the security, reliability, efficiency of the digital network system. In conclusion, the new system has obvious energy saving effect and outstanding economic benefits. Keywords: coal mine hoist, system transformation , PLC 0 引言 陕西澄合矿业有限责任公司王村煤矿主井提升机是由西安煤矿设计院于 1987 年设计，上海冶金矿山机械厂生产，上海电气成套厂配套电控的 JKMD-3.5×4 型低速直联落地式多绳摩擦轮提升机。提升机电控部分由直流电动机、同步机、直流发电机组、润滑油冷却系统、强迫通风系统、直流电控及沟通辅助机组等组成。系统采纳发电机、电动机直流拖动系统，即 F-D 系统。 1 原提升机电控系统存在的问题 该提升机电控系统自 1988 年 12 月投入使用以来，虽然能基本满足生产的需要，但仍然存在效率较低，耗电大，安全性能不高，可靠性差，噪音、维护量大等缺点，每年维护费用数万元，且需大量的检修时间，特别是发电机转子绕组在运行的十七年中曾多次发生升高片与并头套处脱锡开焊和烧坏换向器及绕组的事故，直接影响矿井的安全生产，造成较大的经济损失，下面是原提升机电控系统存在的问题。 (1)调速系统采纳双拍磁放大器－电机扩大机二级放大，速度闭环调速系统。由给定积分器送来的给定信号，加到双拍磁放大器的给定绕组，经放大后供给电机扩大机的给定绕组，经再次放大后供给直流发电机励磁绕组。给定部分采纳时间给定、行程校正的方式（即在一定行程上设置第二减速点）。这种方式的缺点...
