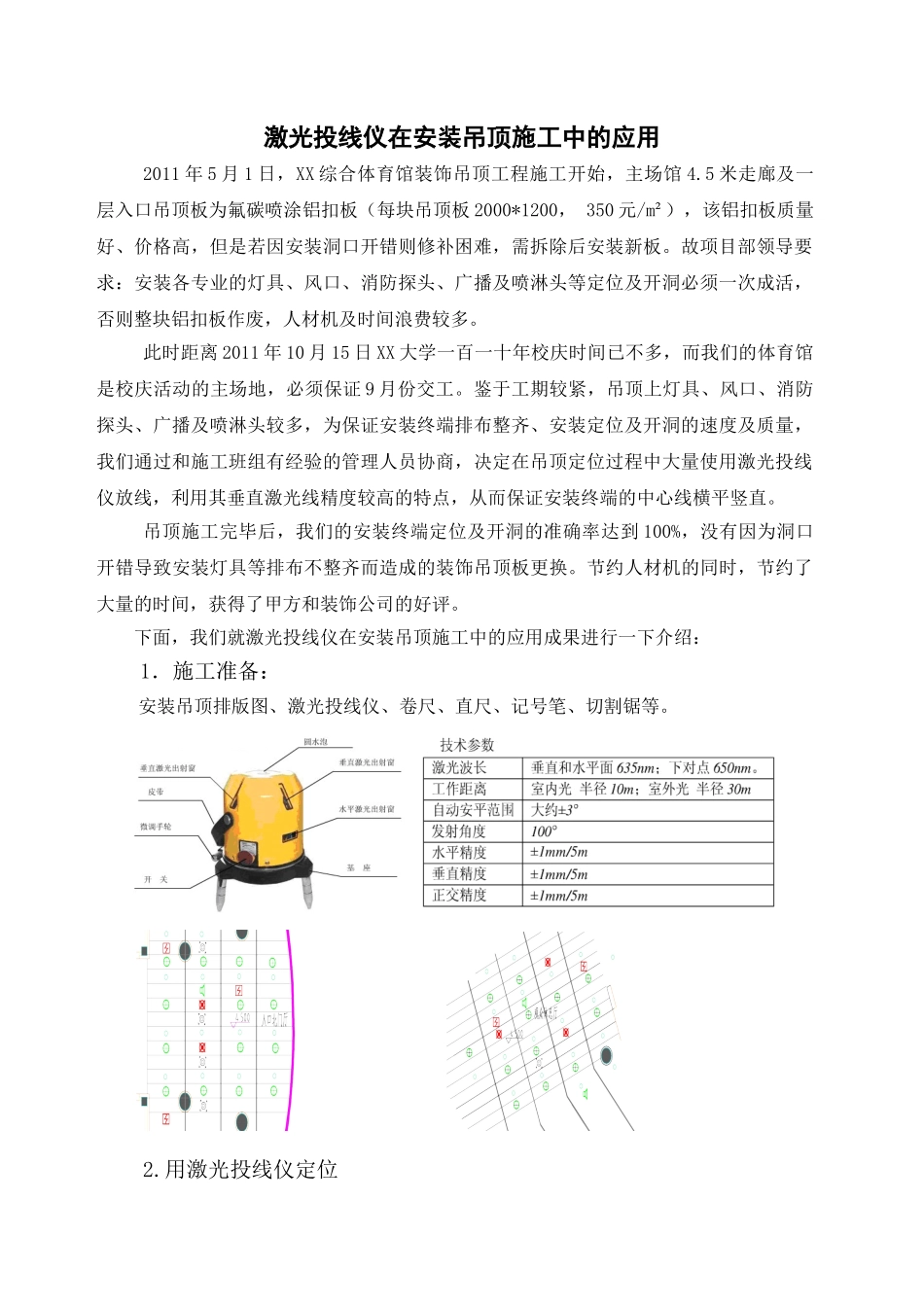

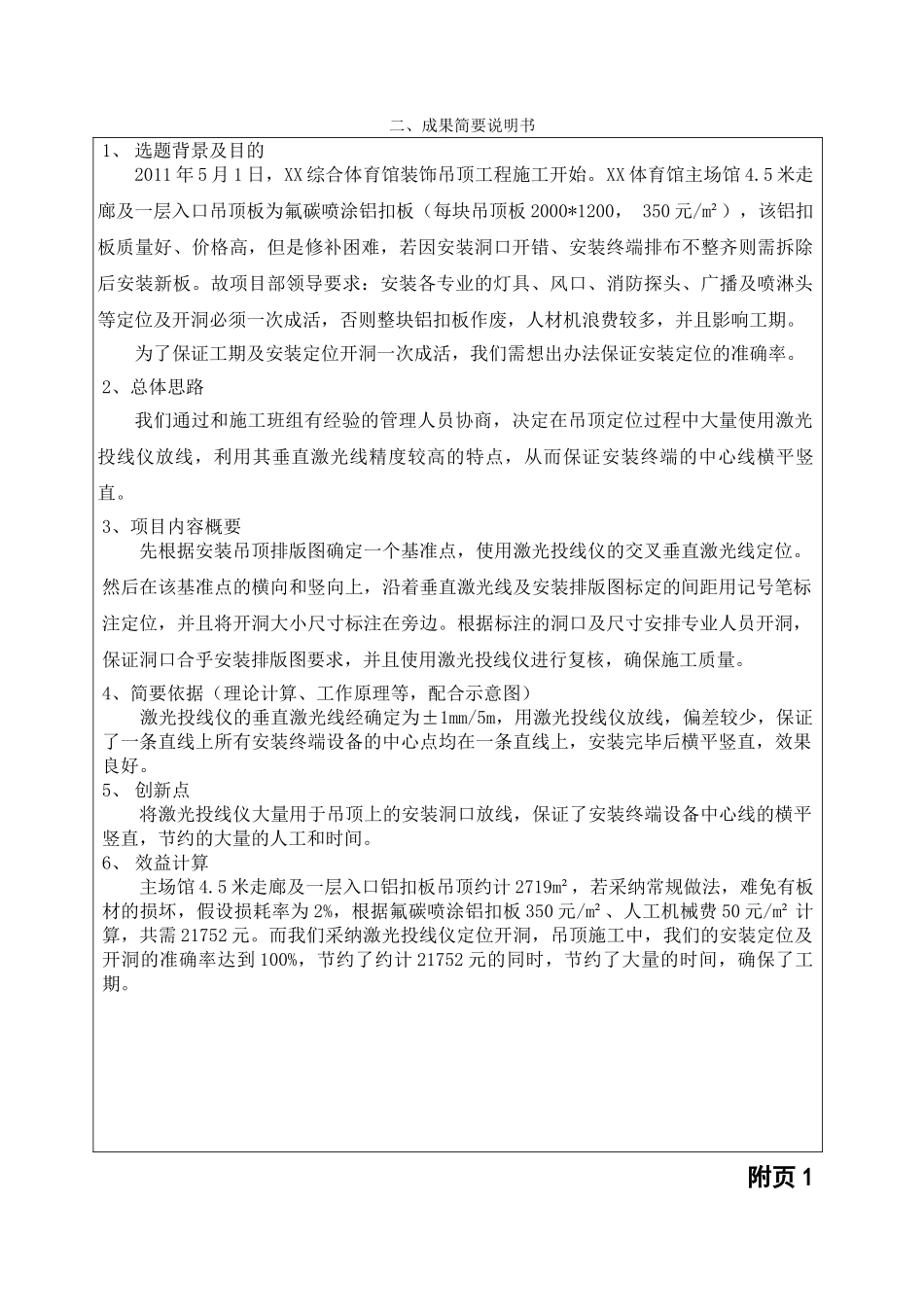

二、成果简要说明书1、 选题背景及目的2011 年 5 月 1 日，XX 综合体育馆装饰吊顶工程施工开始。XX 体育馆主场馆 4.5 米走廊及一层入口吊顶板为氟碳喷涂铝扣板（每块吊顶板 2000*1200， 350 元/m²），该铝扣板质量好、价格高，但是修补困难，若因安装洞口开错、安装终端排布不整齐则需拆除后安装新板。故项目部领导要求：安装各专业的灯具、风口、消防探头、广播及喷淋头等定位及开洞必须一次成活，否则整块铝扣板作废，人材机浪费较多，并且影响工期。为了保证工期及安装定位开洞一次成活，我们需想出办法保证安装定位的准确率。2、总体思路我们通过和施工班组有经验的管理人员协商，决定在吊顶定位过程中大量使用激光投线仪放线，利用其垂直激光线精度较高的特点，从而保证安装终端的中心线横平竖直。3、项目内容概要先根据安装吊顶排版图确定一个基准点，使用激光投线仪的交叉垂直激光线定位。然后在该基准点的横向和竖向上，沿着垂直激光线及安装排版图标定的间距用记号笔标注定位，并且将开洞大小尺寸标注在旁边。根据标注的洞口及尺寸安排专业人员开洞，保证洞口合乎安装排版图要求，并且使用激光投线仪进行复核，确保施工质量。4、简要依据（理论计算、工作原理等，配合示意图） 激光投线仪的垂直激光线经确定为±1mm/5m，用激光投线仪放线，偏差较少，保证了一条直线上所有安装终端设备的中心点均在一条直线上，安装完毕后横平竖直，效果良好。 5、 创新点将激光投线仪大量用于吊顶上的安装洞口放线，保证了安装终端设备中心线的横平竖直，节约的大量的人工和时间。6、 效益计算主场馆 4.5 米走廊及一层入口铝扣板吊顶约计 2719m²，若采纳常规做法，难免有板材的损坏，假设损耗率为 2%，根据氟碳喷涂铝扣板 350 元/m²、人工机械费 50 元/m² 计算，共需 21752 元。而我们采纳激光投线仪定位开洞，吊顶施工中，我们的安装定位及开洞的准确率达到 100%，节约了约计 21752 元的同时，节约了大量的时间，确保了工期。附页 1激光投线仪在安装吊顶施工中的应用2011 年 5 月 1 日，XX 综合体育馆装饰吊顶工程施工开始，主场馆 4.5 米走廊及一层入口吊顶板为氟碳喷涂铝扣板（每块吊顶板 2000*1200， 350 元/m²），该铝扣板质量好、价格高，但是若因安装洞口开错则修补困难，需拆除后安装新板。故项目部领导要求：安装各专业的灯具、风口、消防探头、广播及喷淋头等定位及开洞必须一次成活，否则整...
