火车站改造项目屋盖钢结构及金属屋面板工程结构计算书VIP专享

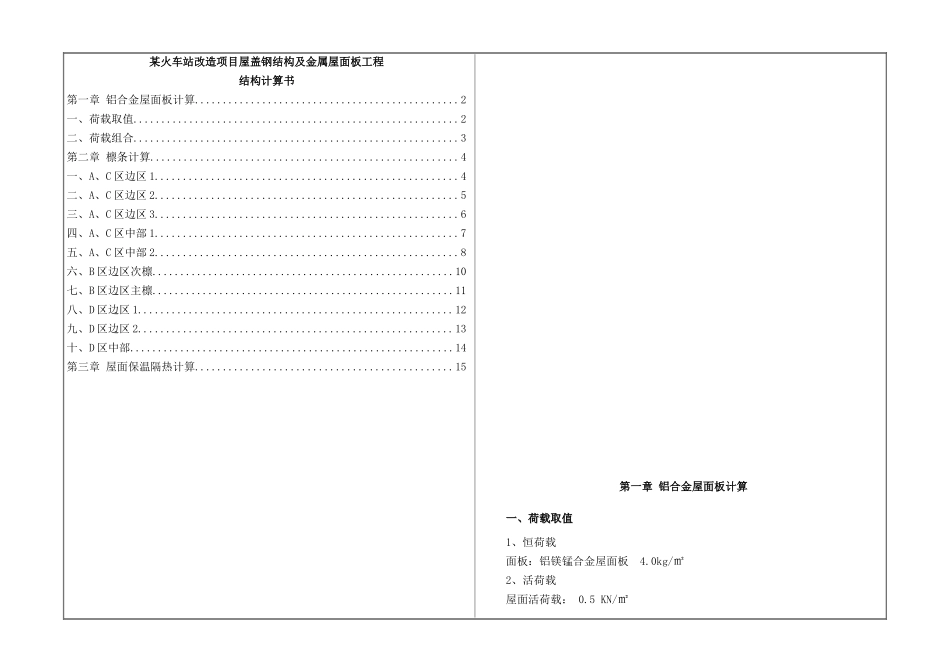

某火车站改造项目屋盖钢结构及金属屋面板工程结构计算书第一章 铝合金屋面板计算...............................................2一、荷载取值..........................................................2二、荷载组合..........................................................3第二章 檩条计算.......................................................4一、A、C 区边区 1......................................................4二、A、C 区边区 2......................................................5三、A、C 区边区 3......................................................6四、A、C 区中部 1......................................................7五、A、C 区中部 2......................................................8六、B 区边区次檩......................................................10七、B 区边区主檩......................................................11八、D 区边区 1........................................................12九、D 区边区 2........................................................13十、D 区中部..........................................................14第三章 屋面保温隔热计算..............................................15第一章 铝合金屋面板计算一、荷载取值一、荷载取值1、恒荷载面板：铝镁锰合金屋面板 4.0kg/㎡2、活荷载屋面活荷载： 0.5 KN/㎡3、风荷载风荷载： 工程所在城市: 山东某基本风压 Wo：0.55 Kpa地面粗糙度类别: A 类屋面计算高度 Hmax: (m)23 m （A.C.D 区）屋面计算高度 Hmax: (m)58 m （B 区）A.C.D 区中区：体型系数 Us：正风压：0.6；负风压：-1B 区边区 ：体型系数 Us：正风压：0.6；负风压：-2α: - (为地面粗糙系数指数,aA=0.12,aB=0.16,aC=0.22,aD=0.30)k: - (为地面粗糙度调整系数,kA =0.92 ,kB =0.89,kC =0.85 ,kD =0.80)μf - 为脉动系数阵风系数 Bz:(α=0.16 k=0.89 ; a=1 b=0.32 ) A.C.D 区中区：=0.5x35^[1.8x(0.16-0.16)]x(23/10)^(-0.12)=0.3503= 0.92×(1+2×0.0.3503) = 1.5645 高度变化系数 Uz: =1.379×(23/10)^0.24=1.6842 风荷载标准值 WK上 (Kpa) =1.5645×1.6842×(-1) ×0.55=-1.45Kpa风荷载标准值 WK下(Kpa) =1.5645×1.6842×(...
