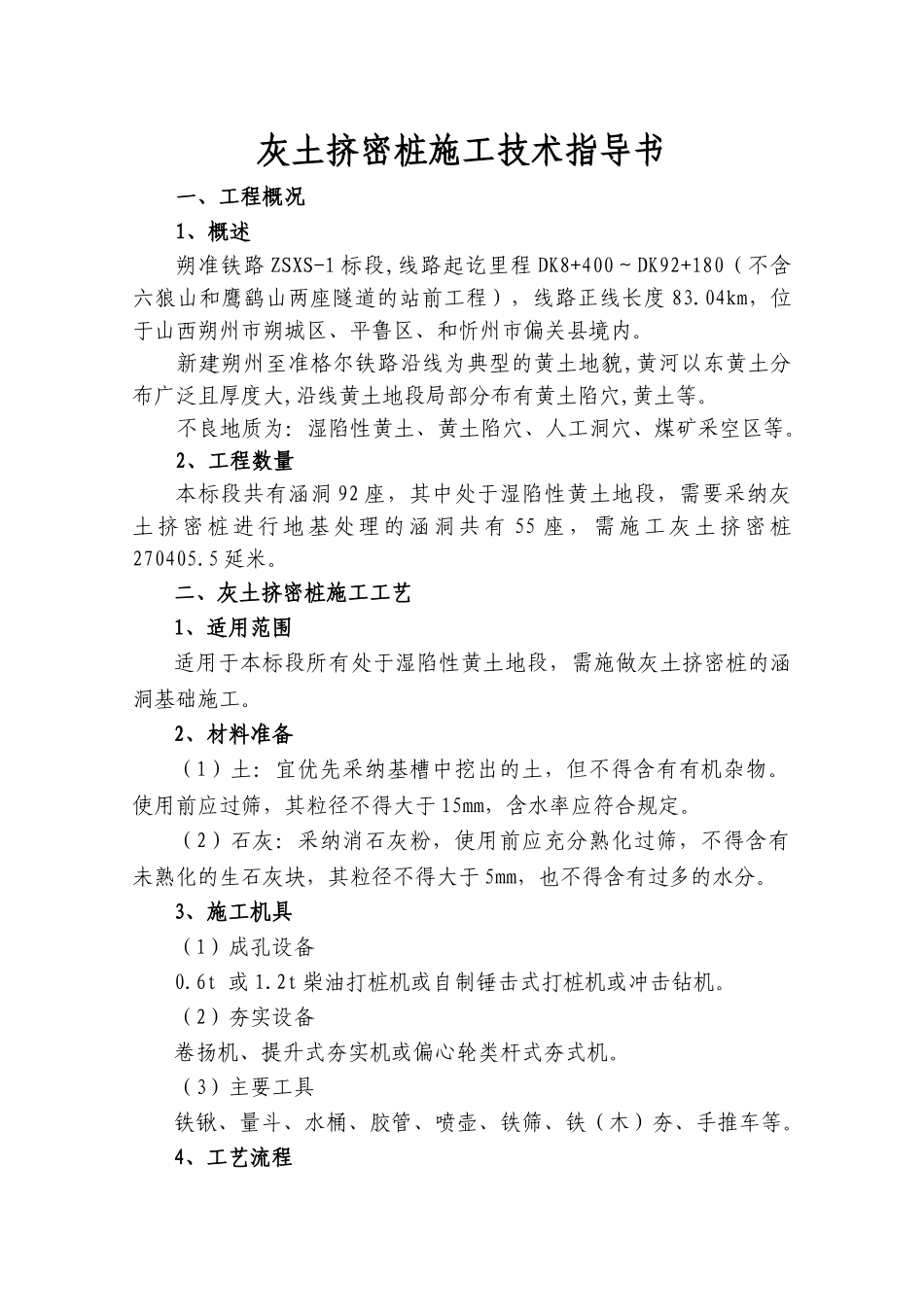

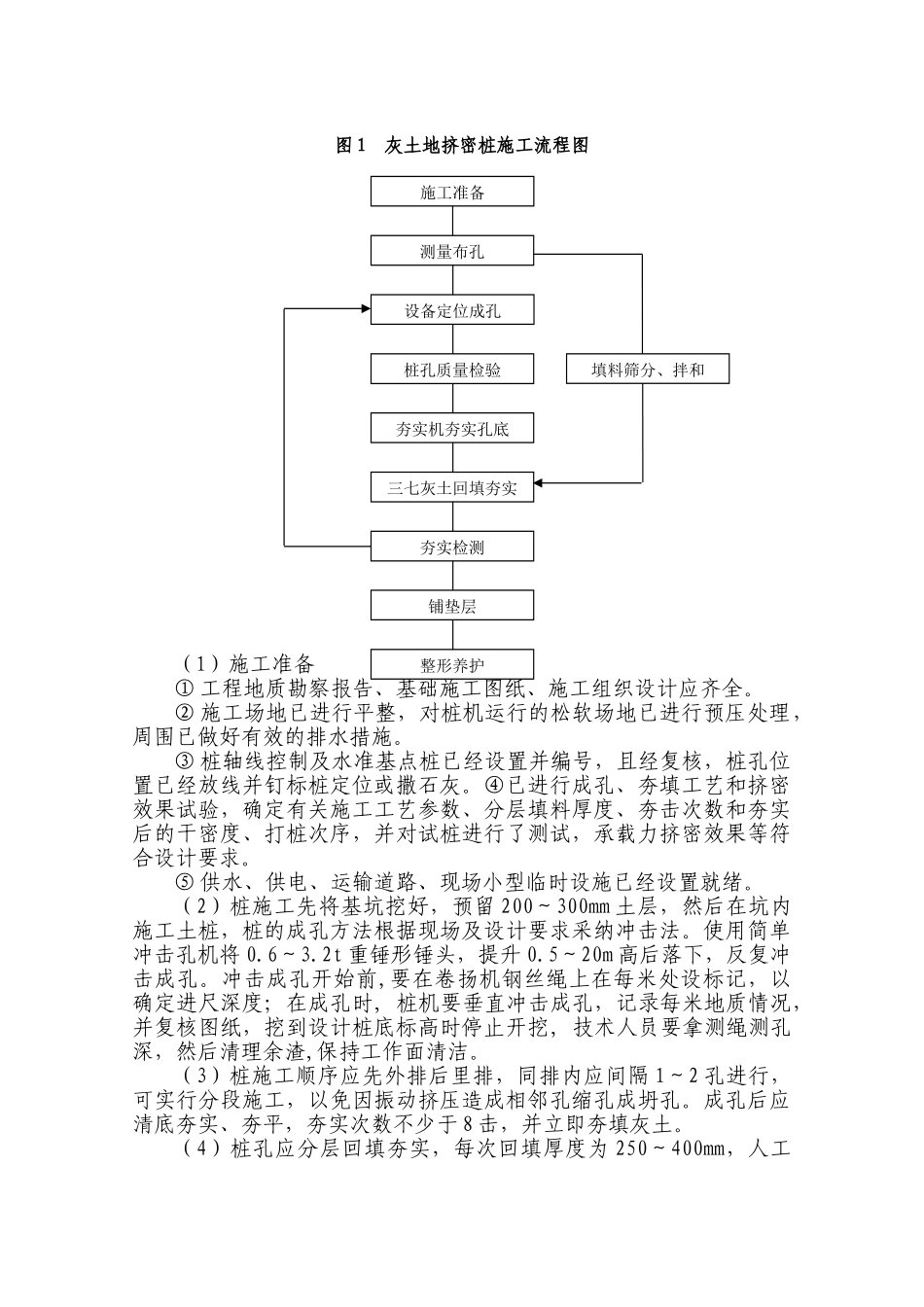

灰土挤密桩施工技术指导书一、工程概况1、概述朔准铁路 ZSXS-1 标段,线路起讫里程 DK8+400～DK92+180（不含六狼山和鹰鹞山两座隧道的站前工程），线路正线长度 83.04km，位于山西朔州市朔城区、平鲁区、和忻州市偏关县境内。新建朔州至准格尔铁路沿线为典型的黄土地貌,黄河以东黄土分布广泛且厚度大,沿线黄土地段局部分布有黄土陷穴,黄土等。不良地质为：湿陷性黄土、黄土陷穴、人工洞穴、煤矿采空区等。2、工程数量本标段共有涵洞 92 座，其中处于湿陷性黄土地段，需要采纳灰土 挤 密 桩 进 行 地 基 处 理 的 涵 洞 共 有 55 座 ， 需 施 工 灰 土 挤 密 桩270405.5 延米。二、灰土挤密桩施工工艺1、适用范围适用于本标段所有处于湿陷性黄土地段，需施做灰土挤密桩的涵洞基础施工。2、材料准备（1）土：宜优先采纳基槽中挖出的土，但不得含有有机杂物。使用前应过筛，其粒径不得大于 15mm，含水率应符合规定。（2）石灰：采纳消石灰粉，使用前应充分熟化过筛，不得含有未熟化的生石灰块，其粒径不得大于 5mm，也不得含有过多的水分。3、施工机具（1）成孔设备0.6t 或 1.2t 柴油打桩机或自制锤击式打桩机或冲击钻机。（2）夯实设备卷扬机、提升式夯实机或偏心轮类杆式夯式机。 （3）主要工具 铁锹、量斗、水桶、胶管、喷壶、铁筛、铁（木）夯、手推车等。4、工艺流程图 1 灰土地挤密桩施工流程图（1）施工准备① 工程地质勘察报告、基础施工图纸、施工组织设计应齐全。② 施工场地已进行平整，对桩机运行的松软场地已进行预压处理，周围已做好有效的排水措施。③ 桩轴线控制及水准基点桩已经设置并编号，且经复核，桩孔位置已经放线并钉标桩定位或撒石灰。④已进行成孔、夯填工艺和挤密效果试验，确定有关施工工艺参数、分层填料厚度、夯击次数和夯实后的干密度、打桩次序，并对试桩进行了测试，承载力挤密效果等符合设计要求。⑤ 供水、供电、运输道路、现场小型临时设施已经设置就绪。（2）桩施工先将基坑挖好，预留 200～300mm 土层，然后在坑内施工土桩，桩的成孔方法根据现场及设计要求采纳冲击法。使用简单冲击孔机将 0.6～3.2t 重锤形锤头，提升 0.5～20m 高后落下，反复冲击成孔。冲击成孔开始前,要在卷扬机钢丝绳上在每米处设标记，以确定进尺深度；在成孔时, 桩机要垂直冲击成孔，记录每米地质情况，并复核图纸，挖到设计桩底标高时停止开挖, 技术人员要拿测绳测孔深，然后清理余...
