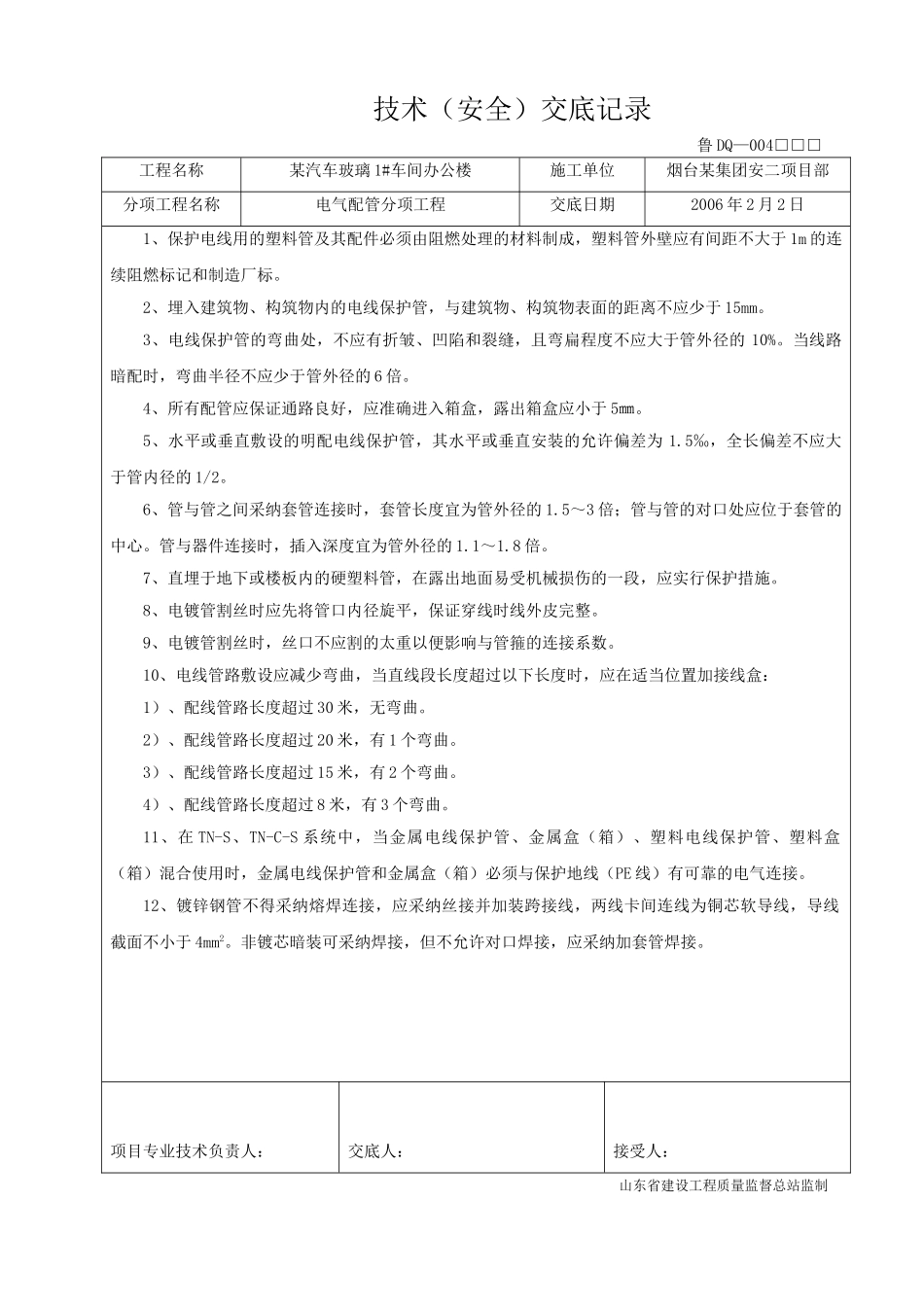

技术（安全）交底记录鲁 DQ—004□□□工程名称某汽车玻璃 1#车间办公楼施工单位烟台某集团安二项目部分项工程名称电气配管分项工程交底日期2006 年 2 月 2 日1、保护电线用的塑料管及其配件必须由阻燃处理的材料制成，塑料管外壁应有间距不大于 1m 的连续阻燃标记和制造厂标。2、埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应少于 15mm。3、电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的 10%。当线路暗配时，弯曲半径不应少于管外径的 6 倍。4、所有配管应保证通路良好，应准确进入箱盒，露出箱盒应小于 5㎜。5、水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为 1.5‰，全长偏差不应大于管内径的 1/2。6、管与管之间采纳套管连接时，套管长度宜为管外径的 1.5～3 倍；管与管的对口处应位于套管的中心。管与器件连接时，插入深度宜为管外径的 1.1～1.8 倍。7、直埋于地下或楼板内的硬塑料管，在露出地面易受机械损伤的一段，应实行保护措施。8、电镀管割丝时应先将管口内径旋平，保证穿线时线外皮完整。9、电镀管割丝时，丝口不应割的太重以便影响与管箍的连接系数。10、电线管路敷设应减少弯曲，当直线段长度超过以下长度时，应在适当位置加接线盒：1）、配线管路长度超过 30 米，无弯曲。2）、配线管路长度超过 20 米，有 1 个弯曲。3）、配线管路长度超过 15 米，有 2 个弯曲。4）、配线管路长度超过 8 米，有 3 个弯曲。11、在 TN-S、TN-C-S 系统中，当金属电线保护管、金属盒（箱）、塑料电线保护管、塑料盒（箱）混合使用时，金属电线保护管和金属盒（箱）必须与保护地线（PE 线）有可靠的电气连接。12、镀锌钢管不得采纳熔焊连接，应采纳丝接并加装跨接线，两线卡间连线为铜芯软导线，导线截面不小于 4mm2。非镀芯暗装可采纳焊接，但不允许对口焊接，应采纳加套管焊接。项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术（安全）交底记录鲁 DQ—004□□□工程名称某汽车玻璃 1#车间办公楼施工单位烟台某集团安二项目部分项工程名称电气配管分项工程交底日期2006 年 2 月 2 日13、配管前应根据图纸要求的实际尺寸将管线切断，大批量的管线切断时，用切割机，操作时用力要均匀、平稳、不能过猛，以免砂轮崩裂。14、小批量的钢管一般采纳钢锯切断割，在锯管时锯条要与管子保持垂直，人要站直，操作时要...
