热电厂锅炉钢架焊接作业指导书

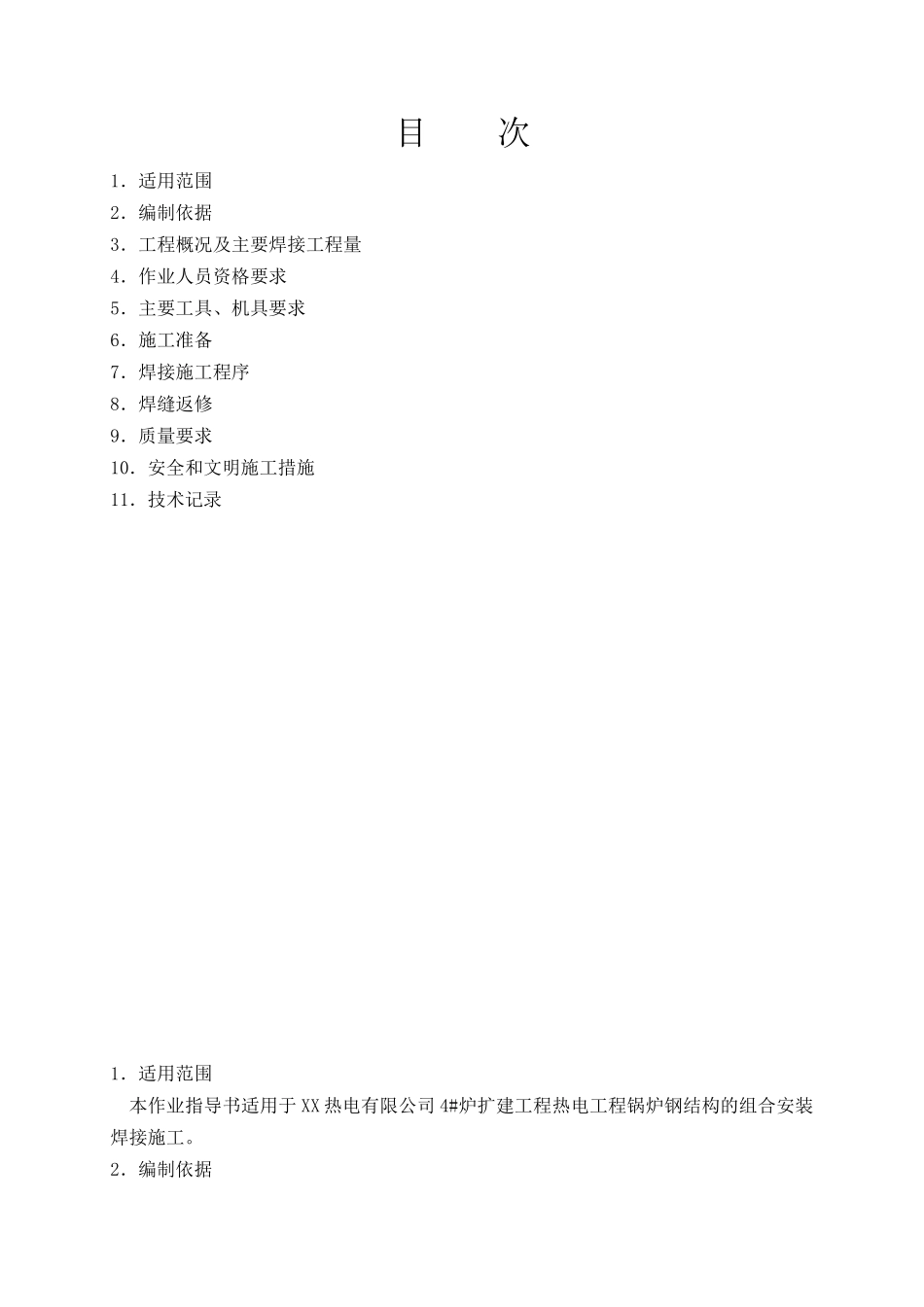

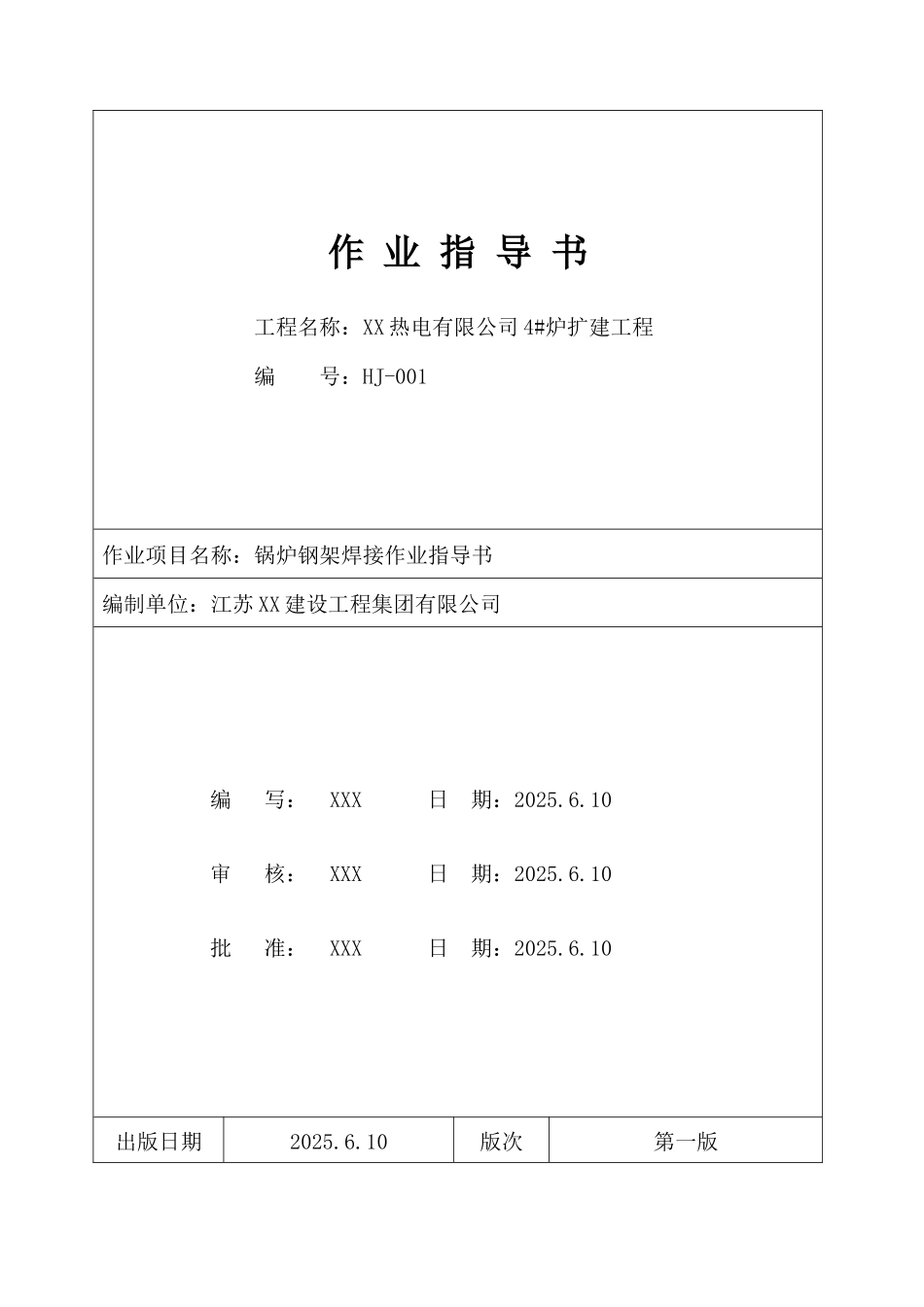

作 业 指 导 书工程名称：XX 热电有限公司 4#炉扩建工程编 号：HJ-001作业项目名称：锅炉钢架焊接作业指导书编制单位：江苏 XX 建设工程集团有限公司编 写： XXX 日 期：2025.6.10 审 核： XXX 日 期：2025.6.10批 准： XXX 日 期：2025.6.10出版日期2025.6.10版次第一版目 次1．适用范围2．编制依据3．工程概况及主要焊接工程量4．作业人员资格要求5．主要工具、机具要求6．施工准备7．焊接施工程序8．焊缝返修9．质量要求10．安全和文明施工措施11．技术记录1．适用范围本作业指导书适用于 XX 热电有限公司 4#炉扩建工程热电工程锅炉钢结构的组合安装焊接施工。2．编制依据2．1《锅炉压力容器焊工考试规则》 劳人锅（1988）1 号2．2《焊工技术考核规程》 DL/T679-19992．3《电力建设施工及验收法律规范》(焊接篇) DL/T 869-20252．4《火力发电厂锅炉、压力容器焊接工艺评定规程》 SD340-892．5《火电施工质量检验及评定标准》（焊接篇） 1996 版2．6《电力建设安全工作规程》 DL5009.1-922．7《锅炉专业施工组织设计》2．8 无锡华光锅炉股份有限公司锅炉钢结构图纸（83H30-0）3．工程概况及主要焊接工程量本工程主要包括锅炉本体钢架、炉顶板、加固钢架的安装焊接。主要工作量为本体钢架中材质为 Q345-A 壁厚 δ=10 和 22 的 Z1～Z4 柱上、上中、中下、下部间的对接焊缝 24 道，以及顶板和各钢架中柱、梁、支撑等零件间节点上焊脚高度为 6mm、8mm、10mm 等的 Q345-A 角接焊缝若干，主要工程量：钢结构 240 吨。4．作业人员资格要求4．1 焊工应按国家劳动人事部颁发的《锅炉压力容器焊工考试规则》或国家经贸委颁发的《焊工技术考核规程》，经考试合格取得相应项目的焊工合格证，并在有效期范围内。4．2 施工人员在施工前必须进行安全交底，登高前必须进行身体健康检查。4．3 焊工应有良好的工艺作风，严格根据给定的焊接工艺进行施焊，并仔细实行质量自检，及时填写自检单交焊接质检员复验。4．4 焊工在施焊前须经技术人员交底，熟悉作业指导书及图纸对焊缝的质量要求。焊接前必须进行焊前练习以熟悉焊接材料性能和操作技能，方可正式施焊。4．5 技术人员应负责焊接全过程的技术交底、技术指导，同时协助班组长和质检员对焊接全过程进行跟踪监督、检验和验收评定工作。4．6 焊接外观质量检验人员应持有效的焊接质检员证书。负责焊接工作的检查、监督和验收评定工作。5．主要工具、机...
