热网毕业设计------指导书

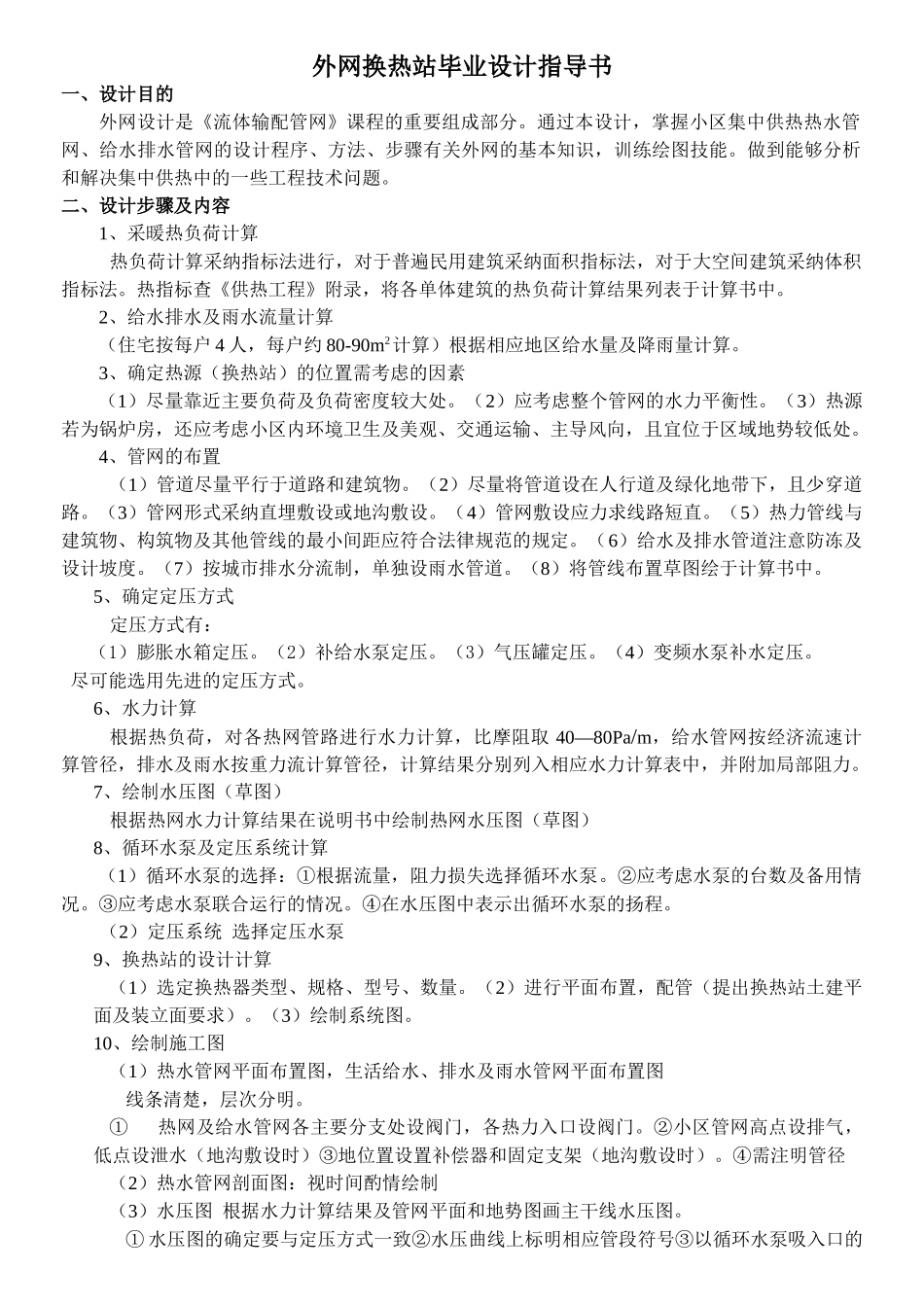

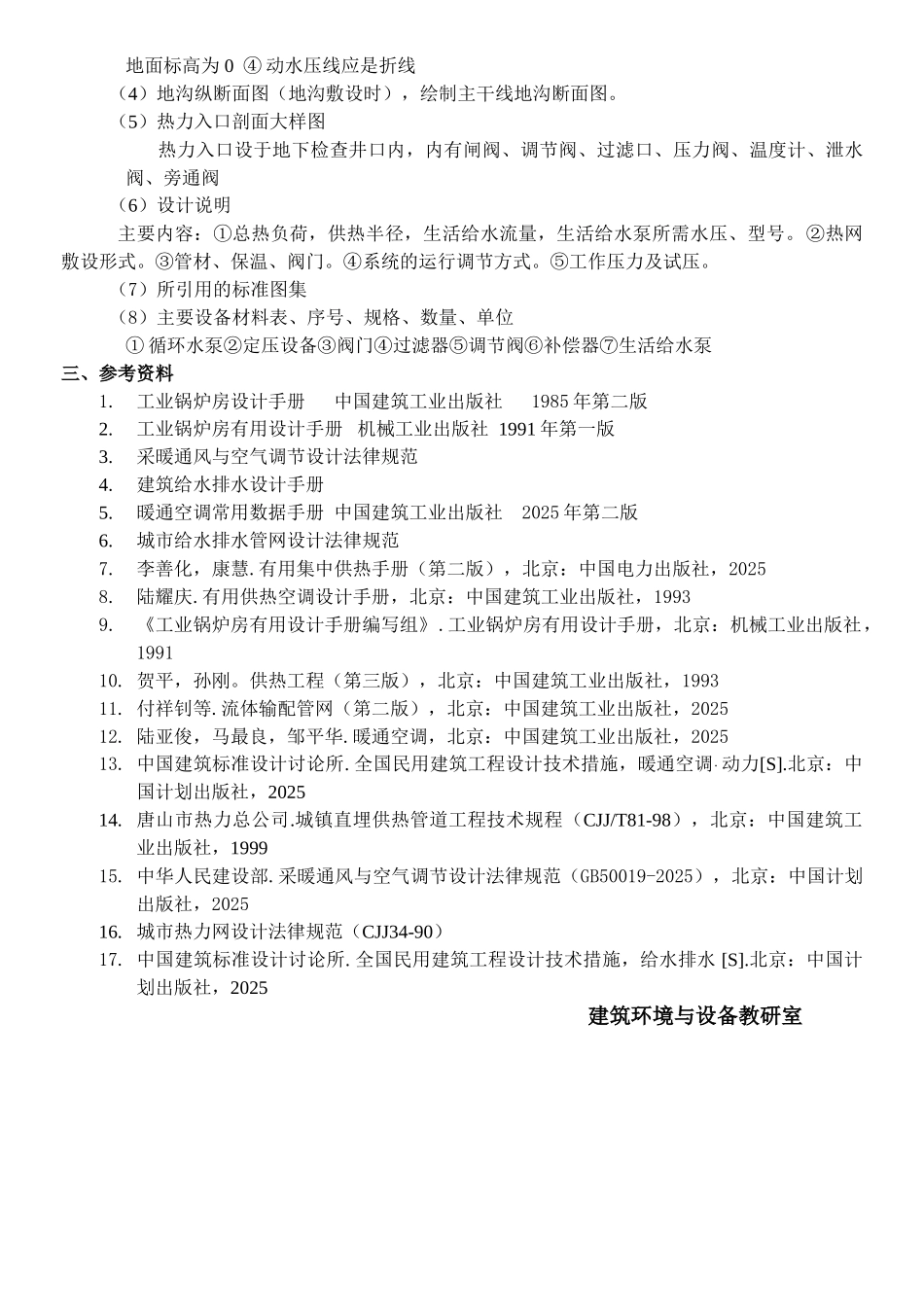

外网换热站毕业设计指导书一、设计目的外网设计是《流体输配管网》课程的重要组成部分。通过本设计，掌握小区集中供热热水管网、给水排水管网的设计程序、方法、步骤有关外网的基本知识，训练绘图技能。做到能够分析和解决集中供热中的一些工程技术问题。二、设计步骤及内容1、采暖热负荷计算热负荷计算采纳指标法进行，对于普遍民用建筑采纳面积指标法，对于大空间建筑采纳体积指标法。热指标查《供热工程》附录，将各单体建筑的热负荷计算结果列表于计算书中。2、给水排水及雨水流量计算（住宅按每户 4 人，每户约 80-90m2计算）根据相应地区给水量及降雨量计算。3、确定热源（换热站）的位置需考虑的因素（1）尽量靠近主要负荷及负荷密度较大处。（2）应考虑整个管网的水力平衡性。（3）热源若为锅炉房，还应考虑小区内环境卫生及美观、交通运输、主导风向，且宜位于区域地势较低处。4、管网的布置（1）管道尽量平行于道路和建筑物。（2）尽量将管道设在人行道及绿化地带下，且少穿道路。（3）管网形式采纳直埋敷设或地沟敷设。（4）管网敷设应力求线路短直。（5）热力管线与建筑物、构筑物及其他管线的最小间距应符合法律规范的规定。（6）给水及排水管道注意防冻及设计坡度。（7）按城市排水分流制，单独设雨水管道。（8）将管线布置草图绘于计算书中。5、确定定压方式定压方式有：（1）膨胀水箱定压。（2）补给水泵定压。（3）气压罐定压。（4）变频水泵补水定压。 尽可能选用先进的定压方式。6、水力计算根据热负荷，对各热网管路进行水力计算，比摩阻取 40—80Pa/m，给水管网按经济流速计算管径，排水及雨水按重力流计算管径，计算结果分别列入相应水力计算表中，并附加局部阻力。7、绘制水压图（草图）根据热网水力计算结果在说明书中绘制热网水压图（草图）8、循环水泵及定压系统计算（1）循环水泵的选择：①根据流量，阻力损失选择循环水泵。②应考虑水泵的台数及备用情况。③应考虑水泵联合运行的情况。④在水压图中表示出循环水泵的扬程。（2）定压系统 选择定压水泵9、换热站的设计计算（1）选定换热器类型、规格、型号、数量。（2）进行平面布置，配管（提出换热站土建平面及装立面要求）。（3）绘制系统图。10、绘制施工图（1）热水管网平面布置图，生活给水、排水及雨水管网平面布置图线条清楚，层次分明。①热网及给水管网各主要分支处设阀门，各热力入口设阀门。②小区管网高点设排气，低点设泄水（地沟敷设时）③地位置...
