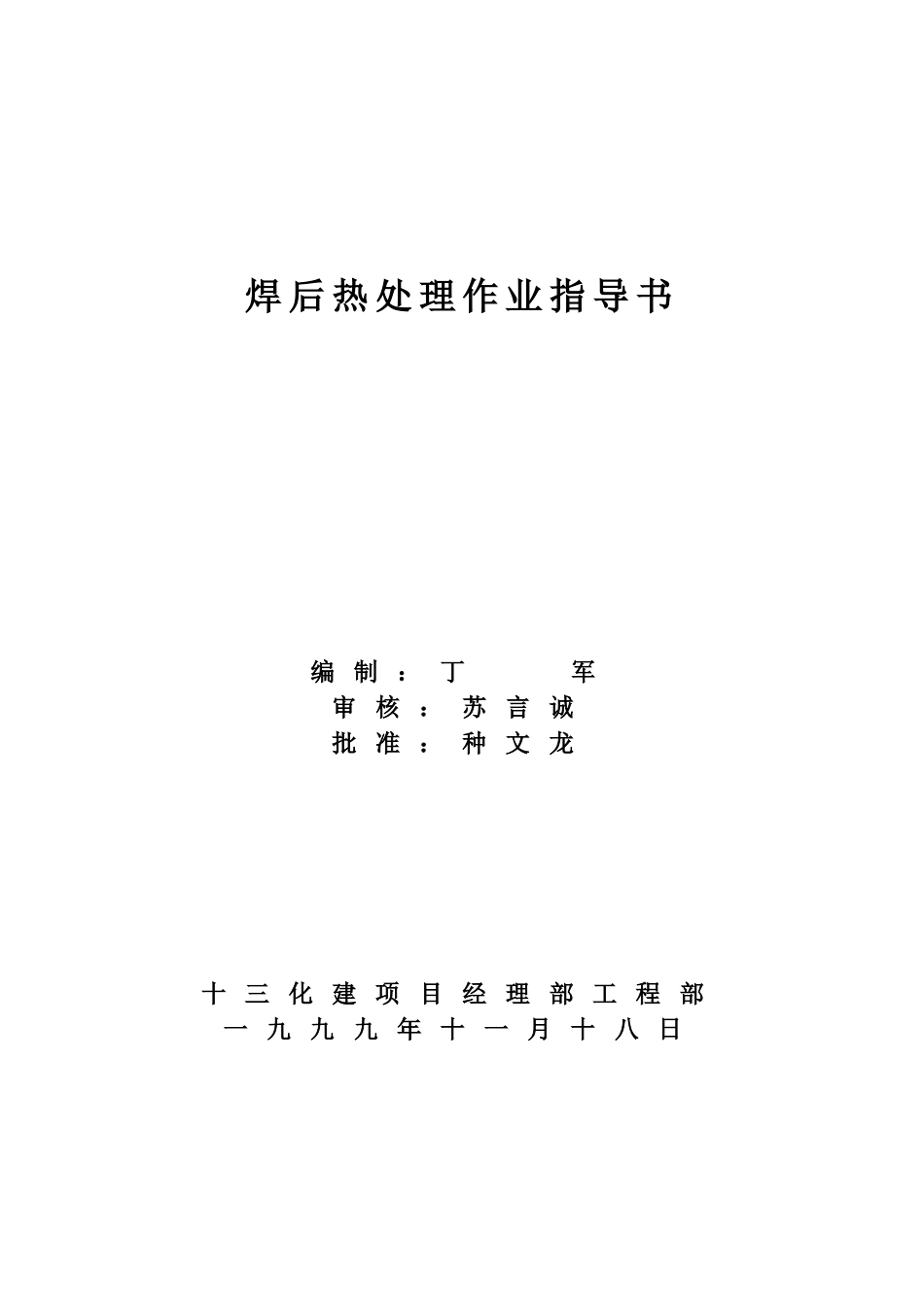

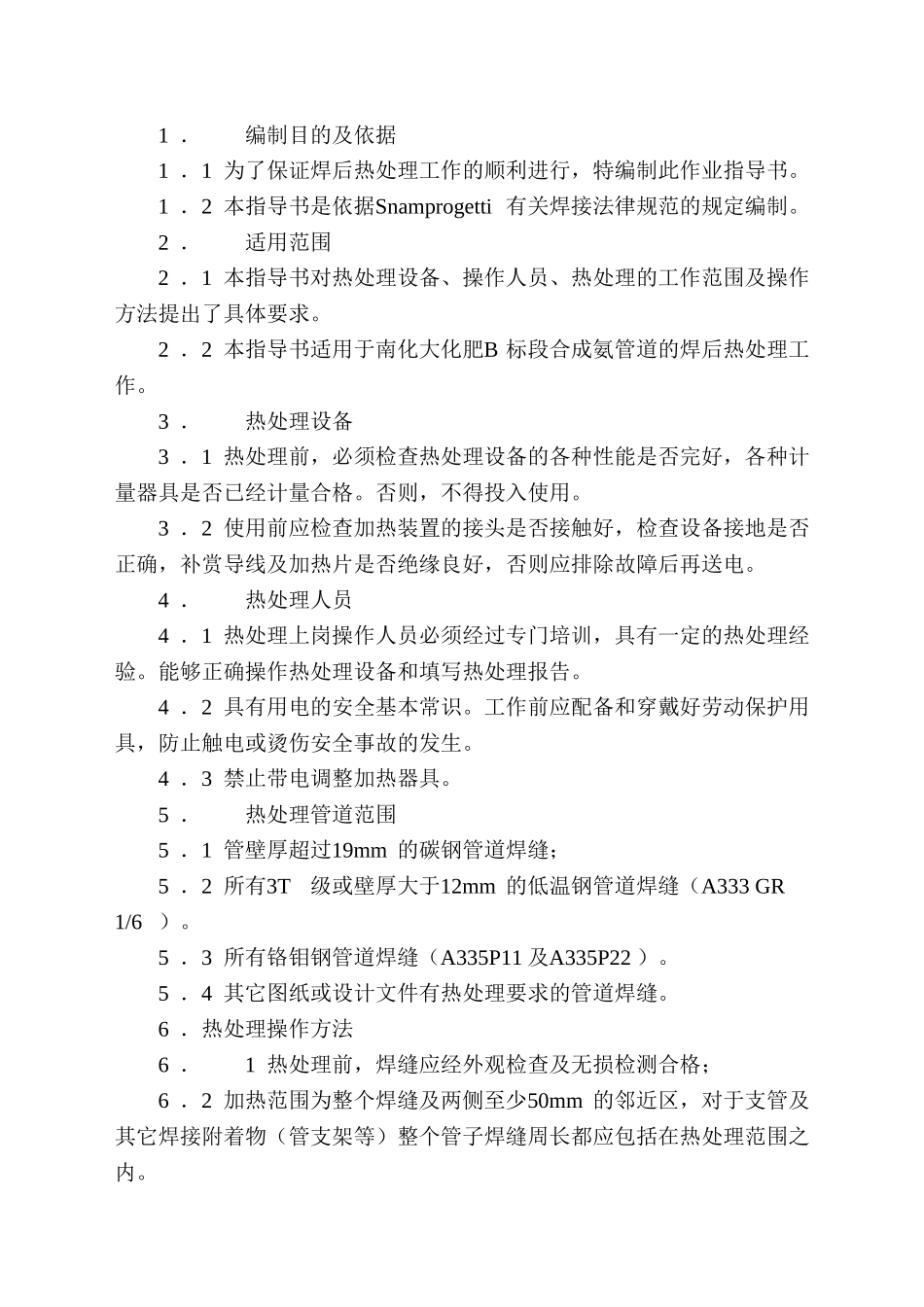

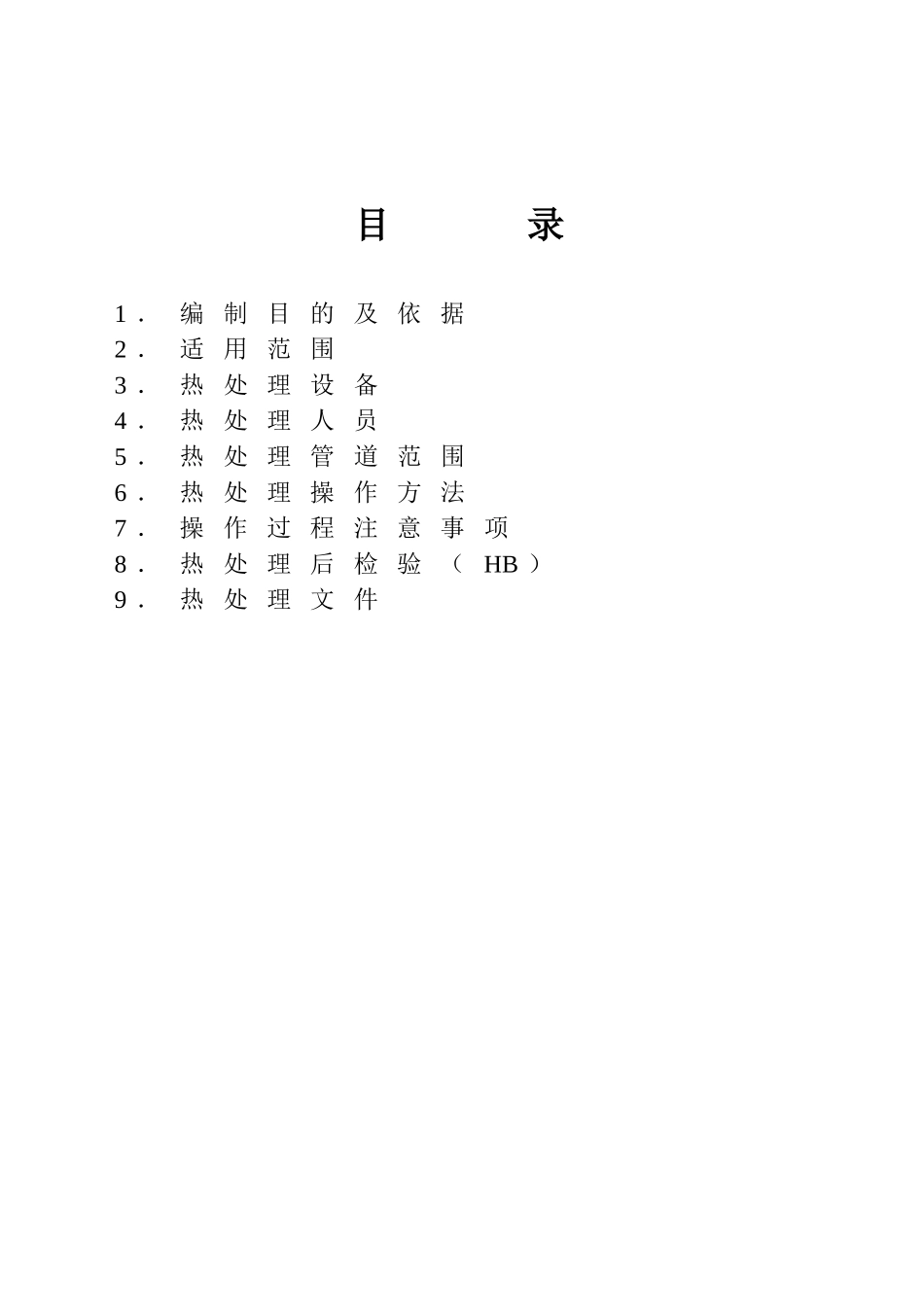

焊 后 热 处 理 作 业 指 导 书编 制 ： 丁 军审 核 ： 苏 言 诚批 准 ： 种 文 龙十 三 化 建 项 目 经 理 部 工 程 部一 九 九 九 年 十 一 月 十 八 日目 录1 ． 编 制 目 的 及 依 据2 ． 适 用 范 围3 ． 热 处 理 设 备4 ． 热 处 理 人 员5 ． 热 处 理 管 道 范 围6 ． 热 处 理 操 作 方 法7 ． 操 作 过 程 注 意 事 项8 ． 热 处 理 后 检 验 （ HB ）9 ． 热 处 理 文 件1 ．编制目的及依据1 ．1 为了保证焊后热处理工作的顺利进行，特编制此作业指导书。1 ．2 本指导书是依据Snamprogetti 有关焊接法律规范的规定编制。2 ．适用范围2 ．1 本指导书对热处理设备、操作人员、热处理的工作范围及操作方法提出了具体要求。2 ．2 本指导书适用于南化大化肥B 标段合成氨管道的焊后热处理工作。3 ．热处理设备3 ．1 热处理前，必须检查热处理设备的各种性能是否完好，各种计量器具是否已经计量合格。否则，不得投入使用。3 ．2 使用前应检查加热装置的接头是否接触好，检查设备接地是否正确，补赏导线及加热片是否绝缘良好，否则应排除故障后再送电。4 ．热处理人员4 ．1 热处理上岗操作人员必须经过专门培训，具有一定的热处理经验。能够正确操作热处理设备和填写热处理报告。4 ．2 具有用电的安全基本常识。工作前应配备和穿戴好劳动保护用具，防止触电或烫伤安全事故的发生。4 ．3 禁止带电调整加热器具。5 ．热处理管道范围5 ．1 管壁厚超过19mm 的碳钢管道焊缝；5 ．2 所有3T级或壁厚大于12mm 的低温钢管道焊缝（A333 GR 1/6 ）。5 ．3 所有铬钼钢管道焊缝（A335P11 及A335P22 ）。5 ．4 其它图纸或设计文件有热处理要求的管道焊缝。6 ．热处理操作方法6 ．1 热处理前，焊缝应经外观检查及无损检测合格；6 ．2 加热范围为整个焊缝及两侧至少50mm 的邻近区，对于支管及其它焊接附着物（管支架等）整个管子焊缝周长都应包括在热处理范围之内。6 ．3 热电偶放置6 ．3 ．1 当管径小于等于200mm时，只需在焊缝底部放一个热电偶；6 ．3 ．2 当管道直径大于200mm时，至少安装2 只热电偶（在焊缝的底部和顶部），各热电偶之间的温差不得超过50℃7 ．4 加热速度7 .4 . 1在100℃ 间隔内，加速速度≤200℃/h ，当采纳感应加热时，允许最大加热速度为350℃/h 。6...
